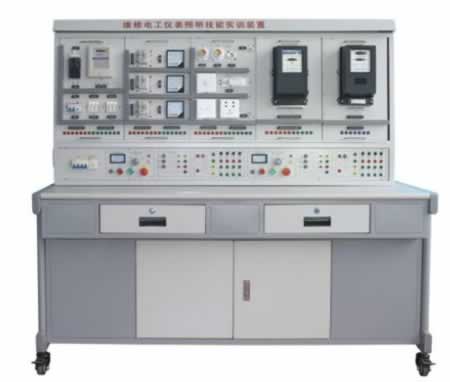

TRYW-01D维修电工仪表照明实训考核装置

维修电工实训装置,电工电拖实训柜,仪表照明设备功能简介:

维修电工实训装置,电工电拖实训柜,仪表照明设备集理论、实际操作和考核鉴定为一体的多功能设备。它不仅能作为电工仪表和照明电路的操作实训台,而且也可用于劳动职业技能鉴定部门、大中专院校、职校、技校完成初级、中级、高级维修电工技能考核的理想实训设备。

维修电工仪表照明实训考核装置

一、维修电工实训装置,电工电拖实训柜,仪表照明设备装置特点:

1.电气控制线路元器件都装在作为挂板的安装板上,操作方便、更换便捷,便于扩展功能或开发新实训,操作内容的选择具有典型性和实用性;

2.操作台只需三相四线的交流电源,即可投入使用;

3.装置设有电压型和电流性漏电保护器,能确保操作者的人身安全;

4.所有元器件都通过导线引到接线端子上,学生接线时只需在端子上进行,有利于保护元器件;

5.通过走线槽进行走线,进行工艺布线训练。实训电路与装置电源的连接通过安全插座和高可靠护套结构手枪插接线,安全快捷。

6.装置的设计为双组型,控制屏左右两边电源独立且互不干扰,可供两个学生同进完成实训操作。

二、维修电工实训装置,电工电拖实训柜,仪表照明设备技术性能:

1.输入电压:三相四线(或三相五线)~380V±10%50Hz

2.工作环境:温度-10~+40℃相对湿度<85%(25℃)海拔<4000m

3.装置容量:<1.5KVA

4.重量:100Kg

5.外形尺寸:1605×805×1630mm3

6.漏电保护动作电流:≤30mA;漏电保护动作时间:≤0.1s。

三、维修电工实训装置,电工电拖实训柜,仪表照明设备的基本配置及功能

实训台设有两组电源,通过启、停按钮控制电源的输出,并设有急停按钮。电源输出设有短路保护。

1.交流电源:实训台提供线电压380V和相电压220V两种电源,还设有多个单、三相电源插座;

2.整流二极管:提供整流二极管1N5408四个,用于能耗制动电路。

3.各种规格的电阻

提供75Ω/75W功率电阻三个,用于降压启动电路。

提供10Ω/25W功率电阻一个,用于能耗制动电路。

4.智能型多功能交流电路测量电表:八位LED显示,可同时测量工作电路中电流I、电压V、功率KW、电能KWh、工作时间T,精度1.0级。

5.实训桌:实训桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板、结构坚固,造型美观大方,桌子左右各设有两个抽屉。

四、维修电工实训装置,电工电拖实训柜,仪表照明设备组件配置

序号

挂箱编号

实训模块名称

数量

备注

1

DW-10

仪表照明实训考核组件(一)

1件

提供二极漏电保护器1只、3P熔断器2只、闸刀开关1保、单相电度表1只

2

DW-11

仪表照明实训考核组件(二)

1件

提供螺口灯座2只、开关盒3只、镇流器1只、启辉器1只、日光灯1只

3

DW-12

仪表照明实训考核组件(三)

1件

提供交流电流表3只、电流互感器3只

4

DW-13

仪表照明实训考核组件(四)

1件

提供交流电压表1只、三相功率因数表1只、电压指示切换开关1只

5

DW-14

仪表照明实训考核组件(五)

1件

提供三相三线有功电度表1只

6

DW-15

仪表照明实训考核组件(六)

1件

提供三相四线有功电度表1只

7

DW-16

仪表照明实训考核组件(七)

1件

提供三相四线无功电度表1只

五、维修电工实训装置,电工电拖实训柜,仪表照明设备实训项目

1.插座和一个开关控制一盏灯(白炽灯、荧光灯+二极漏电开关)

2.两个双联开关控制一盏灯(白炽灯、荧光灯+二极漏电开关)

3.三个开关控制一盏灯(白炽灯、荧光灯+二极漏电开关)

4.日光灯线路的接线

5.声控开关控制白炽灯电路的接线

6.触摸延时开关控制白炽灯电路的接线维修电工仪表照明实训考核装置

7.人体感应开关控制白炽灯电路的接线

8.单相电度表直接接线电路

9.单相电度表经电流互感器的接线电路

10.电压表、电流表接线电路

11.万能转换开关的电压表测量三相电压接线

12.一只电流互感器用于单相回路的控制电路接线

13.三只电流互感器接成星形接线电路

14.三只电流互感器接成三角形接线电路

15.三相功率因数表的测量电路

16.三相三线有功电度表的接线电路

17.三相三线有功电度表经电流互感器的接线电路

18.三相四线有功电度表的接线电路

19.三相四线无功电度表经电流互感器的接线电路

20.三相四线无功电度表的接线电路

21.三相四线无功电度表经电流互感器的接线电路

TRY-760B 中级电工电拖实训考核柜

一、中维修电工实训装置,电工电拖实训柜,仪表照明设备特点:

维修电工实训装置,电工电拖实训柜,仪表照明设备是根据初、中级电工培训考核的实际情况而设计的新一代集培训学习、理论验证、实际操作能力、考核鉴定于一体的多功能柜式实训装置。中级电工电拖实训考核柜以标准的电气控制柜为主柜,利用柜体的双面空间,布置电器及配套实训教学器材,能完成初、中级电工考核鉴定中的电力拖动控制与照明电路的实操项目,中级电工电拖实训考核柜坚持理论联系实际的原则,突出技能实训,注重针对性、实用性、科学性,经全国多家职业技能训练中心、职校、技校使用证明,该柜体设计合理、实操方便,占地面积少。为延长电器的使用寿命,各电器的接点都与接线端子相连,再让学生在接线端子上接线,连接电机、电器来完成各项控制实训,有效降低材料消耗,延长使用寿命。实训装置适用于各劳动职业技能鉴定部门,同时适应各大、中专、技校、职校初、中级电工电拖专业实训教学考核。

二、维修电工实训装置,电工电拖实训柜,仪表照明设备结构及电器配置:

中级电工电拖实训考核柜按标准电气控制柜设计制造规格,充分利用双面位置,柜内装有完成各种照明电路所需的单相电度表、日光灯、单联开关、插座、感应开关、漏电开关等,以及电气控制所需要的多种低压电器,如漏电断路器、熔断器、电流互感器、交流接触器、时间继电器、热继电器、中间继电器、行程开关、按钮、信号灯、转换开关、电压表、电流表、功率表及电度表等,为了延长电器使用寿命,各电器的接点都与接线端子相连,再由接线端子与被控制电气连接。

三、维修电工实训装置,电工电拖实训柜,仪表照明设备主要技术参数:中级电工电拖实训考核柜

1、输入电源:电压AC380V±5%,电流5A。

2、外形尺寸:700cm×500cm×1700cm

3、设备重量:230Kg

四、维修电工实训装置,电工电拖实训柜,仪表照明设备实训操作项目:

1.触摸开关控制白炽灯电路;

2.白炽灯控制电路;

3.人体感应开关控制楼梯白炽灯电路;

4.声控开关控制楼梯白炽灯电路;

5.日光灯控制电路;

6.单相电度表直接安装电路;

7.单相电度表间接安装电路;

8.单相电动机控制电路;

9.并励直流电动机调磁调速电路;

10.并励直流电动机电枢回路串电阻调速电路;

11.并励直流电动机电枢回路串电阻二级起动

控制电路;

12.并励直流电动机电枢反接法正反转控制电路;

13.电流互感器与电流表配用接线电路;

14.电压表、电流表安装电路;

15.三相四线有功电度表直接安装电路;

16.三相四线有功电度表间接安装电路;

17.三相四线无功电度表直接安装电路;

18.三相四线无功电度表间接安装电路;

19.一台电流互感器用于单相回路的接线电路;

20.两台电流互感器接成不完全星形接线电路;

21.三台电流互感器接成星形接线电路;

22.两台电流互感器差接接线电路;

23.三台电流互感器接成三角形接线电路;

24.万能转换开关和电压表测量三相电压接线

电路;

25.异步电动机点动控制电路;

26.异步电动机自锁控制电路;

27.具有过载保护自锁控制电路;

28.异步电动机单向点动、起动控制电路;

29.异步电动机两地控制电路;

30.异步电动机联锁正反转控制电路;

31.正反转点动、起动控制电路;

32.双重联锁正反转控制电路;

33.自动往返控制电路;

34.位置开关作自动停止正反转起动控制电路;

35.带有点动的自动往返控制电路;

36.异步电动机星、三角控制电路;

37.接触器控制星、三角控制电路;

38.串电阻降压起动控制电路;

39.异步电动机反接制动控制电路;

40.异步电动机能耗制动控制电路;

41.双速电动机的切换运行控制电路;

42.手动顺序起动控制电路;

43.自动顺序起动控制电路;

44.C620-1型车床控制电路;

45.电动葫芦 电气控制电路;

46.Y3150型滚齿机控制电路;

注:中级电工电拖实训考核柜配备2台三相异步电动机(180W),一台双速三相异步电动机(180W),一台直流电动机(180W)。
