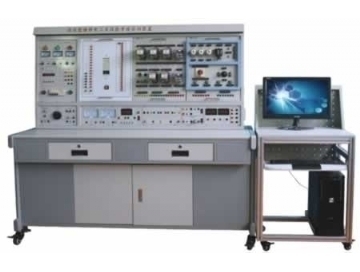

高性能高级维修电工及技能培训考核实训装置

高性能高级维修电工及技能培训考核实训装置
  • 型号:TRYW-01C
  • 品牌:上海荣育
  • 所在地:上海
  • 供货总量:大量供货
  • 发货期限:商定
  • 价格:询价
  • 电话:021-63811399 / 021-53550259
  • 产品详情

TRYW-01C高性能高级维修电工及技能培训考核实训装置

一、功能简介

TRYW-01C高性能高级维修电工及技能培训考核实训装置适用于《初级维修电工》、《中级维修电工》和《高级维修电工》教材要求的电气控制线路,通过装置配备的PLC可编程控制器变频调速器及相应实训模块的训练,快速掌握课程要求的实际应用技术和操作技能,具有针对性、实用性、科学性和先进性,它能满足中、高级大纲的要求,是各劳动职业技能鉴定部门、大中专院校、技校中、高级维修电工技能考核的理想教学设备。

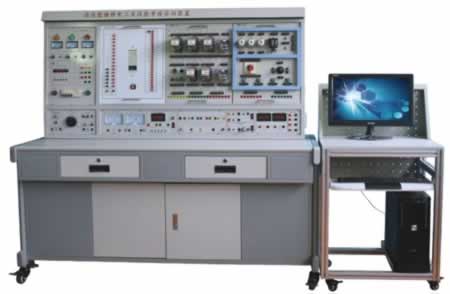

高级维修电工及技能培训考核实训装置

二、高性能高级维修电工及技能培训考核实训装置特点:

1.电气控制线路元器件都装在作为挂板的安装板上,操作方便、更换便捷,便于扩展功能或开发新实训,操作内容的选择具有典型性和实用性;

2.实训台只需三相四线的交流电源,即可投入使用;

3.技能培训用的控制线路和经特殊设计的小电机,可模拟工厂中各类电气拖动系统,并可满足维修电工的安装、调试、故障分析及排除的技术要求;

4.实训台设有电压型和电流性漏电保护器,能确保操作者的人生安全;

5.所有元器件都通过导线引到接线端子上,学生接线时只需在端子上进行接线,有利于保护元器件;

6.通过走线槽进行走线,进行工艺布线训练。

7.具有定时兼报警记录仪,为学生实训技能的考核提供一个统一标准。

三、高性能高级维修电工及技能培训考核实训装置技术性能:

1.输入电压:三相四线(或三相五线)~380V±10%50Hz

2.工作环境:温度-10~+40℃相对湿度<85%(25℃)海拔<4000m

3.装置容量:<1.5KVA

4.重量:100Kg

5.实训台尺寸:1305×805×1630mm3

6.漏电保护动作电流:≤30mA;漏电保护动作时间:≤0.1s。

四、装置的基本配置及功能

(一)DW02电源控制箱

主控屏为铁质双层亚光密纹喷塑结构,铝质面板。

(二)主控功能板配备资源

1.三相四线电源输入,经漏电保护器后,经过总开关,通过起、停按钮控制接触器通断,并设有急停控制按钮;

2.控制屏上有450V指针式交流电压表1只,通过波段开关切换可以观测三相电网电压;

3.定时器兼报警记录仪(服务管理器),平时作为时钟使用,具有设定时间、定时报警、切断电源等功能;还可以自动记录由于接线或操作错误所造成的漏电告警、电源短路的总次数,为学生实训技能的考核提供一个统一的标准;

4.智能型多功能交流电路测量电表:八位LED显示,可同时测量工作电路中电流I、电压V、功率KW、电能KWh、工作时间T。精度1.0级。

5.交流低压电源:设有变压器一只,原边220V、副边26V和6.3V的交流电压,6.3V用于信号指示灯电源,26V用于能耗制动中整流电路的交流电源;

6.4只5408二极管,用于能耗制动的整流电路;

7.三只75Ω/75W电阻用于电动机降压启动、一只10Ω/25W用于异步电动机的能耗制动。

(三)实训桌

实训桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板、结构坚固,造型美观大方。桌子左右各设有两个抽屉(带锁),并带有柜子,分别可放置挂件和实训物品。

五、实训项目

1.三相异步电动机直接启动控制电路

2.三相异步电动机点动控制电路

3.三相异步电动机自锁控制电路

4.三相异步电动机按钮联锁正反转控制电路

5.三相异步电动机接触器联锁正反转控制电路

6.三相异步电动机双重联锁正反转控制电路

7.三相异步电动机工作台自动往返控制电路

8.两台三相异步电动机顺序启动、顺序停转控制电路

9.三相异步电动机的两地控制电路

10.接触器控制的Y-△控制

11.时间继电器控制的Y-△控制

12.三相异步电动机单向启动反接制动控制电路

13.三相异步电动机无变压器半波整流单向启动能耗制动控制电路

14.三相异步电动机有变压器全波整流单向启动能耗制动控制电路

15.三相异步电动机正反转启动能耗制动控制电路

16.单相鼠笼电动机电容启动控制电路

17.双速交流异步电动机手动变速控制电路

18.双速交流异步电动机自动变速控制电路

19.断电延时直流能耗制动的Y-△启动控制电路

20.通电延时带直流能耗制动的Y-△启动控制电路

21.三相异步电动机双重联锁正反转能耗制动控制线路

22.三相异步电动机双重联锁正反转启动反接制动控制线路

23.C620型车床电气控制线路

24.电动葫芦电气控制

25.Y3150滚齿机控制电路

26.可编程控制器的基本指令操作

27.LED数码显示控制

28.天塔之光控制的模拟

29.十字路口交通灯的模拟

30.机械手动作的模拟

31.四节传送带的模拟

32.装配流水线控制的模拟

33.五相步进电机控制的模拟

34.水塔水位模拟控制模拟

35.液体混合装置模拟控制的模拟

36.邮件分拣机模拟控制的模拟

37.轧钢机模拟控制的模拟

38.自动成型机模拟控制

39.自动送料装车控制的模拟

40.全自动洗衣机控制的模拟

41.电镀生产线控制的模拟

42.PLC控制的三相异步电动机正反转控制

43.PLC控制的三相异步电动机Y-△启动控制

44.PLC控制的三相异步电动机降压启动控制

45.PLC控制的三相异步电动机能耗制动控制

46.变频器功能参数设置与操作

47.变频器报警与保护功能

48.多段速度选择变频调速

49.外部端子点动控制

50.控制电机正反转运动控制

51.控制电机运行时间操作

52.瞬间停电变频器参数设定

53.外部电压变频调速

54.外部电流变频调速

55.三相异步电动机的变频开环调速

56.PLC控制变频器调速

六、实训组件配置

序号

挂箱编号

实训模块名称

数量

备注

1

DW-06

维修电工实训考核组件(一)

1件

提供电容器2只、交流电磁阀1只、交流接触器1只、热继电器3只

2

DW-07

维修电工实训考核组件(二)

1件

提供空气开关1只、3P熔断器2只、交流接触器3只

3

DW-08

维修电工实训考核组件(三)

1件

提供通电延时时间继电器2只、断电延时时间继电器1只、行程开关4只、各种颜色的按钮6只

4

DW-09

维修电工实训考核组件(四)

1件

提供交流接触器4只

5

DW-PLC

PLC可编程控制器实训组件

1件

提供三菱FX1N-24MR-001型主机

6

PLC实训模块

1套(16件)

熟悉PLC指令的用法及编程方法

7

DW-BPQ

变频器实训组件

1件

提供三菱FR-S520SE-0.4KW变频器,可与PLC进行通讯实训

8

SC-09编程电缆

1根

用于PLC主机与PC机通讯

9

编程软件

1套

提供三菱SWOPC-FXGP/WIN-C编程软件

10

网孔实操板

1块

通过搭配元器件,学生可自行在网孔板上固定、安装、布局、走线和调试,能培养学生的动手能力和操作技能。该网孔板还可作为实训项目的扩展模块。

11

单相电容起动电动机

1台

交流220V

12

三相鼠笼异步电动机

1台

交流380V/△

13

三相鼠笼异步电动机

1台

交流380V/Y(带速度继电器)

14

三相双速异步电动机

1台

交流380V/△/YY

PLC实训模块(整套)

序号

模块编号

实训模块名称

序号

模块编号

实训模块名称

1

PLC-M

基本指令练习(三菱主机)

9

PLC-008

水塔水位

2

PLC-001

LED数码显示

10

PLC-009

液体混合装置

3

PLC-002

天塔之光

11

PLC-010

邮件分拣机

4

PLC-003

十字路口交通灯

12

PLC-011

轧钢机

5

PLC-004

机械手

13

PLC-012

自控成型机

6

PLC-005

四节传送带

14

PLC-013

自动送料装车

7

PLC-006

装配流水线

15

PLC-014

全自动洗衣机

8

PLC-007

五相步进电机

16

PLC-015

电镀生产线
