双组型网孔型电工实训考核装置

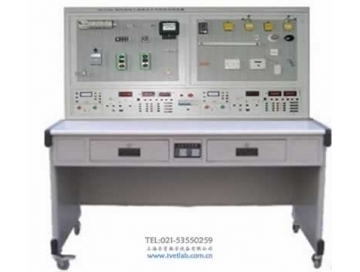

TRY-08D 双组型网孔型电工实训考核装置

一、 双组型网孔型电工实训考核装置功能简介：

TRY-08D  双组型网孔型电工实训考核装置综合了大中专院校、职业院校、技工学校的《电工技能训练》《电工实训》《电气控制技术》《电力拖动控制线路与技能训练》等相关科目的实验及实训教学内容而研发。 双组型网孔型电工实训考核装置采用网孔板结构，外形美观，结构合理，牢固、耐用，实训方式灵活，训练与鉴定接近工业现场，添加元器件即可增加实训项目，可扩展性强，设置科学安全保护措施，确保装置和使用者人身安全，特别适合各大中专、职业学院、技工学校和各类培训机构训练学生电工基本技能、专业技能和综合技能，也可进行电工等级考核和技能鉴定，可达到劳动和社会保险职业技能鉴定中级以上水平。 双组型网孔型电工实训考核装置是各类学校实验实训室现代化的重要标志产品。

二、 双组型网孔型电工实训考核装置特点：

1、电气控制元器件都装在网孔板上，安装和撤除操作起来方便、灵活、更换快捷、易扩展功能或开展新实训项目。

2、实训台只需三相四线交流电源即可投入使用，占地面积小。

3、每组设有电压型电流型漏电保护器，并有自动全程监控实训装置过载或短路，一旦发生即可自动切断电源，故障排除后方可再次启动工作电源。能确保设施和操作者安全。各电源输出均有监视功能，各测量仪表也均有可靠的保护功能。

4、实训台为双组型，台面宽敞，两个学生可同时进行实训，电源及保护独立，互不干扰。

三、 双组型网孔型电工实训考核装置技术性能：

1、工作电源：三相四线（或三相五线）～380V±5% 50Hz

2、温度：-10℃～40℃，相对湿度＜85%（25℃）

3、装置容量：＜1.5KVA

4、重量：200Kg

四、 双组型网孔型电工实训考核装置实训项目清单（也可以根据要求适配）

1．电工布线工艺实训

2．两个开关控制一盏灯线路训练

3．声控开关控制白炽电路训练

4．二地控制一盏灯电路训练

5．三地控制一盏灯电路训练

6．日光灯线路接线训练

7．单相电度表直接安装接线

8．单相电度表经电流互感器安装接线

9．室内照明电路安装训练

10．配电板安装训练

11．交流负载电功率的测量

12．三相异步电动机直接启动控制

13．三相异步电动机接触器点动控制线路

14．三相异步电动机接触器自锁控制线路

15．三相异步电动机Y/△自动控制线路

16．用倒顺开关控制三相异步电动机正反转线路

17．接触器联锁的正反转控制线路

18．按钮联锁的三相异步电动机正反转按钮线路

19．双重联锁的三相异步电动机正反转按钮线路

20．三相异步电动机多地控制

21．工作台自动往返控制线路

22．三相异步电动机串电阻降压启动控制线路

23．三相异步电动机能耗制动控制线路

五、 双组型网孔型电工实训考核装置实训项目所需元器件清单（每组配备清单）
