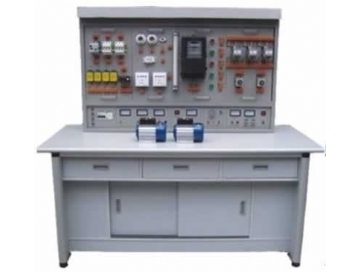

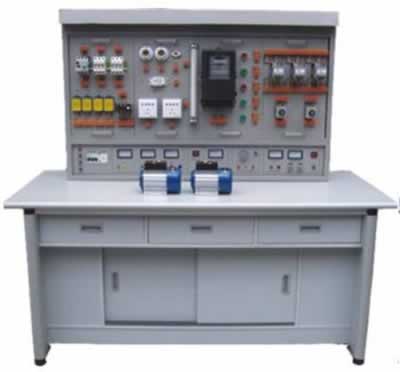

中级维修电工实训考核装置

一、中级维修电工实训考核装置功能简介：

TRYX-082 中级维修电工实训考核装置采用模块化设计，根据不同的实训考核内容配置相应的实训模块，实训方便、布局合理、易于扩展升级，实训内容涵盖电工教学仪器、电工布线工艺、电子电路、电工照明配电、电力拖动、PLC综合训练、触电急救、安全消防等，符合初、中级电工国家职业标准教学、培训、考核的要求，适应各职业学校、技工学校、中专学校、劳动培训及技能鉴定机构等单位的教学培训、实训考核、技能鉴定。

二、中级维修电工实训考核装置技术性能：

1.输入电压：三相四线制380V±10%50Hz

2.工作环境：环境温度范围为-5～＋40℃

3.装置容量：＜1KVA

4.安全保护：漏电动作电流≤30mA过流保护、熔断器保护

5.外形尺寸：1600mm×700mm×1450mm

三、中级维修电工实训考核装置基本配置及功能:

本实训台主要由实训屏、实训挂箱、实训器材、实训桌等到组成。

（一）实训屏

实训屏为铁质双层亚光密纹喷塑结构，铝合金面板，为实训挂箱提供交流电源、直流稳压稳流电源，具体功能如下：

1、外部电源输入指示灯亮（提醒操作者外部电源已与实训台接通）。

2、推上三相漏电开关，三相电源向实训挂箱等供电，三只450V电压表指示输出线电压。

3、低压交流电源：输出3V、6V、9V、12V、15V、18V、24V低压交流电源。

4、提供～220V插座2只，为外部设备提供工作电源。

5、直流稳压稳流电源：电压0-30V连续可调，内置式继电器自动换档，多圈电位器连续调节，输出电流2A，具有预设式限流保护功能。

（二）实训挂箱及器材配备

1、SY-61维修电工实训挂箱（一）

2、SY-62维修电工实训挂箱（二）

3、SY-63维修电工实训挂箱（三）

4、SY-64维修电工实训挂箱（四）

5、SY-65维修电工实训挂箱（五）

6、DW-PLC可编程控制器实训组件：提供三菱FX1N-24mR-001型主机及配套转换接口，SC-09编程电缆。

7、工控组态软件一套：

打开软件编程环境，任何实训都可以编辑出形象直观动感强、数字效果好的组态棒图，并进行实训动态跟踪教学。

8、PLC仿真实训软件一套：

（1）通过PLASH虚拟环境实时显示PLC的运行状态

（2）可以实现PLC虚拟接线，并对接线进行错误检查

（3）PLC编程训练、PLC程序编写测试等功能

（4）实现PLC运行模拟，对错误程序进行检查

9、九孔万能实中板2块

10、电阻、电位器、电容、二极管、三极管、可控硅等器材一批。

11、三相鼠笼异步电动机180WY/△1台

12、安全配备灭火器全室1台

（三）实训桌

铝木结构，桌面为防火、防水、耐磨高密度板，造型美观大方，坚固耐用。

四、中级维修电工实训考核装置实训项目：

（一）电拖部分

1.三相电机直接启动控制

2.三相电机点动控制

3.三相电机自锁运行控制

4.带电流表的点动与连续运行控制

5.带电能表的两地控制

6.单向运行反接制动控制

7.时间继电器控制电动机Y/△降压起动控制

8.工作台自动往返行程开关控制

（二）PLC综合实训

1.PLC认识实训（软硬件结构、系统组成、基本指令练习、接线、编程下载等）

2.PLC仿真实训

3.PLC控制实训台三相异步电动机正反转控制

4.PLC控制实训台三相异步电动机Y/△启动控制

5.PLC控制实训台三相异步电动机降压启动控制

6.PLC控制实训台三相异步电动机能耗制动控制

7.PLC控制实训台三相异步电动机自锁运行控制

（三）室内照明配电

1.插座和一个开关控制一盏灯

2.日光灯线路的接线

3.声控开关控制白炽灯电路的接法

4.单相电度表直接接线电路

5.配电板的安装

6.两地控制一盏灯的接法

（四）电子技术综合训练

1.单相桥式整流电路

2.串联可调稳压电源电路

3.晶闸管测试电路

4.晶闸管可控整流

5.电子门铃电路

6.电子报警器电路

7.光控路灯自动开关电路

8.电子催眠器电路

（五）安全急救演示

（六）消防技能的认识与掌握（教师演示）
