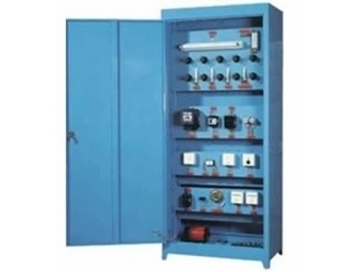

TRY-760D两面双组型仪表及照明电路实训考核柜

一、两面双组型仪表及照明电路实训考核柜功能简介：

TRY-760D两面双组型仪表及照明电路实训考核柜是按照劳动和社会保障部颁发的“工人等级标准”和“职业技能鉴定”规范要求而设计的，它集培训、理论、实际操作和考核鉴定为一体的多功能实训装置。两面双组型仪表及照明电路实训考核柜采用实际应用的配电柜为主体，合理利用柜体的双面空间，进行合理布局，配置可靠的元器件。两面双组型仪表及照明电路实训考核柜既可用于对电工教学仪表和照明电路的操作实训。也可作为初、中、高级电工技能考核教学装置。

二、两面双组型仪表及照明电路实训考核柜特点：

柜内装有单联开关、双联开关、单三相电度表、照明灯、日光灯等各种实训元器件，且所有器件的接线都在接线端子排上进行接线，从而避免了因长时间在器件本身进行走线而导致其损坏，通过走线槽进行工艺布线。

三、两面双组型仪表及照明电路实训考核柜技术参数：

1.输入电源：三相四线（或三相五线）～380V±10%　50Hz

2.工作环境：温度-10℃～+40℃　相对湿度＜85%（25℃）海拔＜4000m

3.外形尺寸：800mm×600mm×1700mm

4.装置容量：＜1.5kVA

四、两面双组型仪表及照明电路实训考核柜实训项目：

1.白炽灯电路接线

2.日光灯电路接线

3.触摸开关控制白炽灯电路接线

4.声控开关控制白炽灯电路接线

5.人体感应开关控制白炽灯电路接线

6.两地控制一盏灯接线电路

7.楼灯控制接线电路

8.单相电度表直接接线电路

9.单相电度表间接接线电路

10.三相三线电度表直接接线电路

11.三相三线电度表经电流互感器电路

12.功率因数表接线电路

13.电压表、电流表接线电路

14.一只电流互感器用于单相回路的控制电路接线

15.三只电流互感器接成星型接线电路

16.三只电流互感器接成三角型接线电路

17.电流互感器与电流表配用接线电路

18.万能转换开关和电压表测量三相电压接线
