PLC控制透明挖掘机实训台使用说明

来源:    作者:    发布时间:2018/9/1 15:39:50

TRY-51型PLC控制透明挖掘机实训台使用说明

结 构 简 介

电气控制器件

主要由电源部分,油路保护单元,实验台保护单元,PLC控制单元。PLC输入、输出单元与PLC可编程控制器以及行程开关(常开、常闭)等组成。

电气控制器件介绍

电源部分:输入电压:AC220V、50HZ

输出电压:AC24V

供电电源,总电源、漏电保护、工作指示。

注意事项:

1:液压压力工作范围:0.5-0.8Mpa 合适的液压电机调速范围为 250-280r/min请观察压力表,调整压力溢流阀和直流电机调速旋钮至以上范围。

2:左右旋转电机调至合适速度,以免过快造成摆动状态。

3;操作时,请先启动液压泵直流电机按钮,待压力在正常范围内,再启动主令开关附近的启动按钮。再进行操作。



上海荣育教学设备有限公司

电话:021-63811399  53550259


PLC电气控制系统的功能介绍及使用说明

油泵电机及调整电路

1、功能介绍

由于本实验台演示的各个油路,具有回路压力范围大,流量要求不一致等特点,因此,为了更好的满足实验演示要求。油泵拖动电机采用了小型直流并激励电动机及直流电机调速器。

2、直流电机技术参数:

电机型号:ZYC-110/10    额定电流:3A

额定功率:600W          额定电压:DC220V

调速范围:0~300r/min

3、直流电机调整器技术参数:

输入电压:AC220V

输出电压:DC 0~220V

4、启动油泵电机时,应先将电机调速器的调速旋钮逆时针到最慢位置,然后启动按钮,再时调速器旋到所需要的转速或油路工作压力。

5、严格禁止在齿轮泵,吸油管及油箱内无液压油的状态下,启动油泵电机及高速运转。

油箱

1、技术参数

油箱的外形尺寸:220mm(长)×180mm(宽)×190mm(高)

油箱的有效面积:5350ml

2、油箱采用隔离板结构,外壳材料采用进口透明有机玻璃,吸油口处配有HY37-12型滤油器官,顶盖上配有螺旋盖油口,通过两个安装边沿上的4只安装孔,固定安装在演示台上。

3、油箱结构清晰,工作时可以清楚地看到油箱内吸油、回油、沉淀、滤油及油的流动过程。

4、运输时应排干油箱内的液压油,以免运输振动损坏油箱,及液压油渗出。

5、需要排干液压油或清洗油箱时,可旋掉两边安装边沿上的4只安装螺钉,取下油箱,打开箱盖进行清洁处理。

双作用缸

功能介绍:

1、技术参数

油缸有效容积:      80 ml

油缸有效最大行程: 100 mm

工作压力范围:    0-1.0Mpa

2、双作用油缸的缸体,端盖,行程撞块,撞块支撑等均采用了进口透明有机玻璃材料。顶杆采用了45#中碳钢,并配合油接头,密封圈,内六角螺丝等标准件精制而成。能通过它明确地观察活塞、顶杆、油封、油孔等结构及其运行过程。

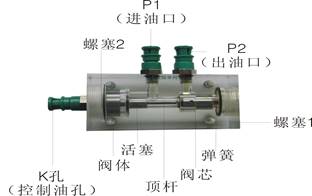

液控单向阀

功能介绍:

1、技术参数

工作压力范围: 0-1.0 Mpa

额定流量:     10 L/min

2、液控单向阀结构上参考了国产ⅠY-25B型板式单向阀,其阀体,螺塞等采用了进口透明有机玻璃材料精制而成,阀芯采用了45#中碳钢材料,并配合弹簧,油接头,密封圈等标准件装配而成,通过它可明确地观察到活塞、弹簧、油孔等结构及其运行过程,具有形象逼真,性能可靠等优点。它既可作为教学模型,也可作为液压实验元件进行实验演示。

3、使用时应注意:P1孔为进油孔,P2孔为出油孔,K为控制油孔,不允许接错,安装油路时,应先拔出油孔内的油塞。

溢流阀

功能介绍:

1、技术参数

工作压力范围: 0-1.0 Mpa

额定流量:     10 L/min

2、溢流阀结构上参考了国产P-63B型低压直动式溢流阀,其阀体、阀盖、锁紧螺母、调节螺母、螺塞等采用了进口透明有机玻璃材料精制而成,阀芯、调节杆采用了45#中碳钢材料。并配合弹簧,油接头,密封圈等标准件装配而成,通过它可明确地观察到阀芯、弹簧、油孔等结构及其运行过程,具有形象逼真,性能可靠等优点。它既可作为教学模型,也可作为液压实验元件进行实验演示。

3、使用时应注意:P孔为进油孔,O孔为出油孔。

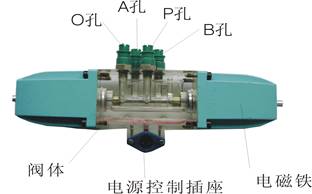

三位四通电磁换向阀(O型)

功能介绍:

1、额定流量: 10 L/min

额定电压: AC 24V

工作压力:0-1.5 Mpa

2、三位四通电磁换向阀结构上参考了国产34E-25B型三位四通电磁换向阀,其阀体、阀体安装底板采用了进口透明有机玻璃材料精制而成,阀芯、推杆、定位套采用了45#中碳钢材料。档板采用铝合金材料,并采用了AC24V电磁铁(二只),配合弹簧,油接头,密封圈等标准件装配而成,通过它可明确地观察到阀芯、弹簧、油孔等结构及其运行过程。

3、使用时应注意:P孔为进油孔,O孔为回油孔,A、B油孔接工作油路(如:油缸)。

它用电磁阀通用连结线与电气控制面板联接后进行控制。具有停止,换向Ⅰ、换向Ⅱ三种工作状态。

压力表

功能介绍:

1、压力表型号:Y60型

压力表行程:2.5MPa

2、压力表其安装底座采用了进口透明有机玻璃材料制成,主要采用了Y-60型压力表。


三通:

三通主要用于油路增加通道,它的主体采用了进口透明有机玻璃材料。


实验内容:

在图示位置时,液压泵输出油液通过换向阀回油箱,系统无压力,液控单向阀A、B关闭,液压缸两腔均不能回油,于是,活塞被双向锁紧。要使活塞(大臂油缸)向右运动,则需换向阀1DT通,左位接入系统,压力油经单向阀A进行液压缸左腔,同时也进入液控单向阀B的控制油口K,打开阀B,液压缸右腔回油可经阀B及换向阀回油箱,活塞便向右运动,反之向左。同样要使活塞(中壁油缸)向右运动,则需换向阀3DT通,左位接入系统,压力油经单向阀A进行液压缸左腔,同时也进入液控单向阀B的控制油口K,打开阀B,液压缸右腔回油可经阀B及换向阀回油箱,活塞便向右运动,反之向左。要使活塞(抓斗)向右运动,则需换向阀5DT通,左位接入系统,压力油经单向阀A进行液压缸左腔,同时也进入液控单向阀B的控制油口K,打开阀B,液压缸右腔回油可经阀B及换向阀回油箱,活塞便向右运动,反之向左。液控单向阀的密封性好,所以锁紧效果较好。

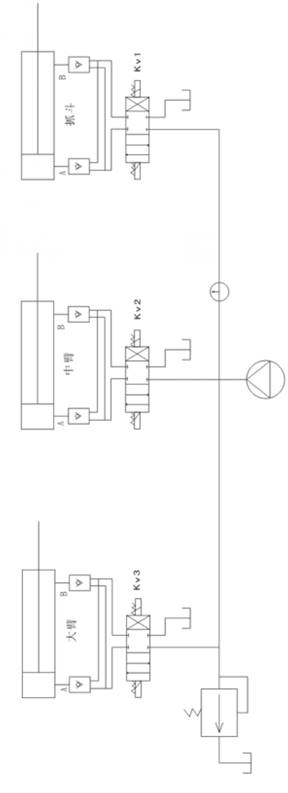

液压回路示意图:

PLC电器原理图:

RY-51型PLC控制透明挖掘机实训台,以三菱FX1S-20MR为主控单元,其电气部分主要有以下部分组成:

1:电源,AC-220V  50Hz   1KW

2: 液压电磁阀控制电源:AC-24V,  150W,由内部控制变压器提供。

3:液压电机由直流调速电机带动液压泵组成,有相应的传感器和数字转速表指示以及可调转速调节旋钮组成。

4:旋转控制由直流减速电机组成,控制部分由左旋、右旋及相应的限位行程开关组成,

5:输出:由航空插直接引出至各液压电磁阀,实现电磁阀的控制动作。

6:控制中心以三菱FX1S-20MR  PLC,负责处理输入和输出,通过主令开关以及相应的按钮、行程开关等部件,控制电磁阀、指示灯动作。

7:有主令开关组成,实现挖掘机的各种操作指令输出,经PLC运算处理、逻辑控制,实现液压电磁阀的相关动作。

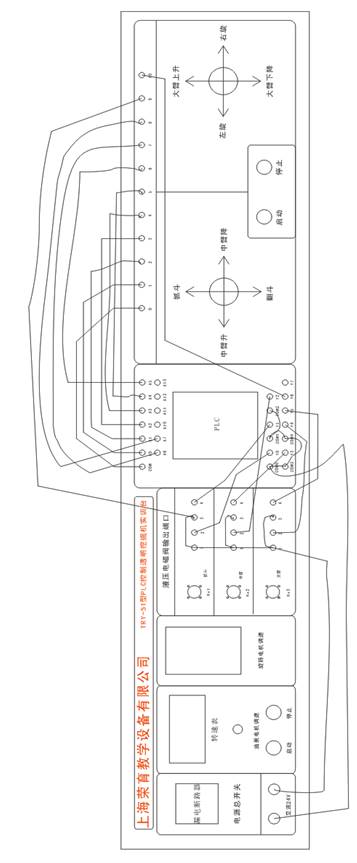

电气系统连接示意图:
