双面四组网孔型电工技能及工艺实训考核装置

双面四组网孔型电工技能及工艺实训考核装置
  • 型号:TRYKW-845B
  • 品牌:上海荣育
  • 所在地:上海
  • 供货总量:大量供货
  • 发货期限:商定
  • 价格:询价
  • 电话:021-63811399 / 021-53550259
  • 产品详情

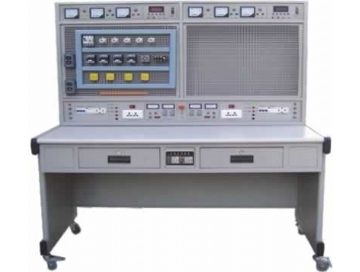

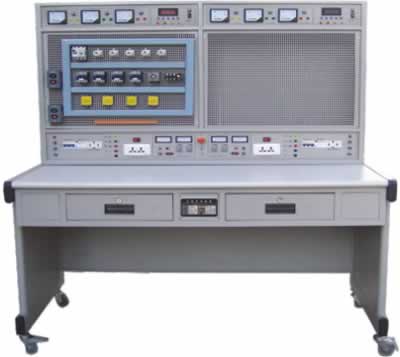

TRYKW-845B双面四组网孔型电工技能及工艺实训考核装置

一、双面四组网孔型电工技能及工艺实训考核装置概述:

TRYKW-845B双面四组网孔型电工技能及工艺实训考核装置主要由实训桌、元件储存柜、网孔板组成。操作者根据实训线路进行元器件的布局、安装、走线,接近工业现场,有利于培养学生的动手能力和实训操作技能。实验实训项目可自行确定,根据所选的实训项目选择相应的元器件。双面四组网孔型电工技能及工艺实训考核装置是大中专院校、职业学校、技术及培训机构学生实训和电工考证的理想教学考核设备。

双面四组网孔型电工技能及工艺实训考核装置

二、双面四组网孔型电工技能及工艺实训考核装置特点:

1、电气控制线路元器件都装在网孔板上,操作方便、灵活、更换快捷、易扩展功能或开展新实训项目教学。

2、操作台只需三相四线交流电源即可投入使用,占地面积小,节约用房,减少管理人员及基建投资。

3、设有电压型电流型漏电保护器,并有单片机自动全程监控实训装置过载或短路,一旦发生即可自动切断电源,故障排除后方可再次启动工作电源。能确保设施和操作者安全。各电源输出均有监视功能,各测量仪表也均有可靠的保护功能。

4、实训台为四组型,每个工位配套独立电工仪表和电源,四个工位同时进行实训互不干扰。

三、双面四组网孔型电工技能及工艺实训考核装置技术性能:

1、工作电源:三相四线(或三相五线)~380V±5%  50Hz

2、温度:-10℃~40℃,相对湿度<85%(25℃)

3、装置容量:<1.5KVA

4、重量:200Kg

5、外形尺寸:1500mm×1400mm×1700mm

四、实训台配备

1、每一面设有起动、停止、急停功能。由单片机全程监控实训台过载和短路功能,一有情况能自动切断工作电源,故障排除复位后方可重新启动电源,确保设备和操作者安全。

2、每工位设有一个总电源开关,具有漏电保护功能,当漏电流达30mA时,保护装置动作。

3、提供单相、三相插座每组各一只。

4、每工位一路直流稳压电源:电压0-30V,电流3A,内置式继电器自动换档,多圈电位器连续调节,使用方便,有数字表指示。电压稳定度<10-2,负载稳定度<10-2,纹波电压<5Mv。

5、每工位配置交流5A电流表3只,精度1.5级。

6、每工位配置智能型功率及功率因数表1只

由24位专用DSP、16位高精度AD转换器和高速MPU单元设计而成,通过键控、数显窗口实现人机对话功能控制模式。软件上采用RTOS设计思路,同时配有PC监控软件来加强分析能力。能测量电路的功率、功率因数。功率测量精度为1.0级,功率因数测量范围0.3-1.0,电压电流量程为450V和5A,能自动判别负载性质(感性显示“L”,容性显示“C”,纯电阻不显示),并可存储测量数据,供随时查阅。

7、实训桌:铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板,并配有元器件储存柜及抽屉。

五、参考实训项目所需元器件清单(每组配备清单)

注:本装置每台需配四组元器件,用户也可自行购买。

序号

名     称

型号与规格

数量

1

单相电度表

DD862-2

1

2

单相闸刀开关

HK8

1

3

拉线开关

4A/250V

1

4

平灯头

6A/250V

2

5

园形插座

T3-10

1

6

电流互感器

LQG-0.5

1

7

墙壁开关座



2

8

声控开关

118-B30

1

9

低压断路器

DZ108-20/10

1

10

螺旋式保险盒

RL1-15/3A

3

11

直插式保险盒

RT14-20/2A

2

12

交流接触器

CJX2-0910

3

13

辅助触头

F4-22

3

14

热继电器

R16B-20/3

1

15

通电延时时间继电器

ST3PA-B/380V(0-60S)

1

16

时间继电器座

PF-083A

1

17

3H铁壳按钮



2

18

行程开关

LX9-222

2

19

行程开关

LX9-001

2

20

倒顺开关

K03-15

1

21

日光灯管

Y210RR25/10W

1

22

镇流器

13W

1

23

日光灯座



2

24

接线端子排

JF5-2.5/5

5

25

G形导轨



1

26

走线槽



2米

27

螺丝



90

28

螺丝刀



2

29

尖嘴钳



1

30

剥线钳



1

31

三相鼠笼异步电动机

380V/Y/△180W

1

六、双面四组网孔型电工技能及工艺实训考核装置参考实训项目

1.电工布线工艺实训

2.两个开关控制一盏灯线路训练

3.声控开关控制白炽电路训练

4.二地控制一盏灯电路训练

5.三地控制一盏灯电路训练

6.日光灯线路接线训练

7.单相电度表直接安装接线

8.单相电度表经电流互感器安装接线

9.室内照明电路安装训练

10.配电板安装训练

11.交流负载电功率的测量

12.三相异步电动机直接启动控制

13.三相异步电动机接触器点动控制线路

14.三相异步电动机接触器自锁控制线路

15.三相异步电动机Y/△自动控制线路

16.用倒顺开关控制三相异步电动机正反转线路

17.接触器联锁的正反转控制线路

18.按钮联锁的三相异步电动机正反转按钮线路

19.双重联锁的三相异步电动机正反转按钮线路

20.三相异步电动机多地控制

21.工作台自动往返控制线路

22.三相异步电动机能耗制动控制线路
