双组型数字电路实验装置

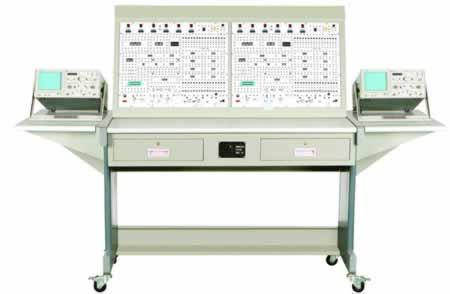

双组型数字电路实验装置
  • 型号:TRYDZ-01B
  • 品牌:上海荣育
  • 所在地:上海
  • 供货总量:大量供货
  • 发货期限:商定
  • 价格:询价
  • 电话:021-63811399 / 021-53550259
  • 产品详情

TRYDZ-01B双组型数字电路实验装置

一、双组型数字电路实验装置配备

TRYDZ-01B双组型数字电路实验装置主要由实验控制屏和实验桌两部分组成。实验控制屏由两套数电功能板组成,可以同时开设两组数电实验。主要功能组成如下:直流稳压电源压电源:±5V/1A两路;0.0~18V/0.75A连续可调两路(通过适当的连接,可得到0~±18V及0~36V连续可调电源),+5V电源还设有短路报警、指示功能,以上电源均有短路软截止自动恢复保护功能。

脉冲信号源:计数脉冲源0.5Hz~300kHz分档连续可调;输出四路BCD码基频、二十分频、四分频、八分频,基频输出频率分1Hz、1kHz、20kHz三档粗调,每档附近又可进行细调;正负各两路输出的单次脉冲源。

提供五功能逻辑笔、LED发光二极管报警指示灯电路、共阴数码管一只、蜂鸣器报警指示、十六位开关电平输出、十六位逻辑电平输入指示、十六进制译码显示器(六位)、拨码盘、复位按钮、杨声器、音乐片及电位器等。

还设有高可靠圆脚集成块插座(40P2只、28P1只、24P1只、16P5只、14P6只、8P2只)及镀银长紫铜管等,供插各种集成块及器件等。

数电实验台功能板设有可装、卸固定线路实验小板的插座四只,可选购数字EDA下载板。

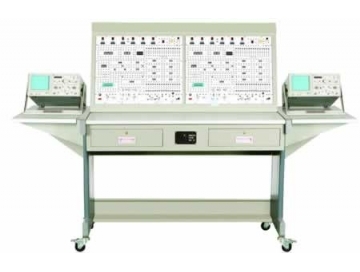

双组型数字电路实验装置

二、双组型数字电路实验装置技术性能

1、输入电源:单相三线220V±10%50Hz

2、工作环境:温度-10℃~+40℃相对湿度<85%(25℃)海拔<4000m

3、装置容量:<200VA

4、实验台外形尺寸:155×80×123cm3

三、双组型数字电路实验装置基本实验内容

实验台提供数电实验指导书,具有相当的深度和广度,各级各类学校可根据自己教学的需要进行选择,还可以结合自己的需要进行改写、扩充及开发其它新的实验项目。

1.晶体管开关特性、限幅器与钳位器

2.TTL集成逻辑门的逻辑功能与参数测试

3.CMOS集成逻辑门的逻辑功能与参数测试

4.集成逻辑电路的连接和驱动

5.组合逻辑电路的设计与测试

6.译码器及其应用

7.数据选择器及其应用

8.触发器及其应用

9.计数器及其应用

10.移位寄存器及其应用

11.脉冲分配器及其应用

12.使用门电路产生脉冲信号——自激多谐振荡器

13.单稳态触发器与施密特触发器——脉冲延时与波形整形电路

14.555时基电路及其应用

15.D/A、A/D转换器

16.智力竞赛抢答装置——综合性实验

17.电子秒表——综合性实验

18.三位半直流数字电压表——综合性实验

19.数字频率计——综合性实验

20.拔河游戏机——趣味性、综合性实验

21.随机存取存储器2114A及其应用——综合性实验

22.在系统可编程数字器件设计实验(配Lattice公司4128V下载板)
