现场总线过程控制系统实验装置

现场总线过程控制系统实验装置
  • 型号:TRYGC-04
  • 品牌:上海荣育
  • 所在地:上海
  • 供货总量:大量供货
  • 发货期限:商定
  • 价格:询价
  • 电话:021-63811399 / 021-53550259
  • 产品详情

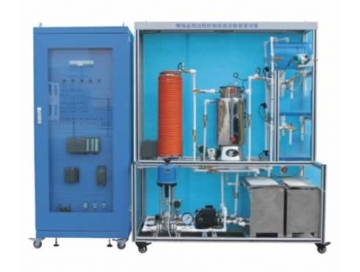

TRYGC-04现场总线过程控制系统实验装置

一、现场总线过程控制系统实验装置简介现场总线过程控制系统实验装置

TRYGC-04现场总线过程控制系统实验装置是从高校自动化相关专业教学实验的需求出发,采用代表自动化行业技术潮流的现场总线技术,开发出来的进行通讯和远程控制的网络化和数字化实验装置。

现场总线过程控制系统实验装置”是由现场总线控制系统和对象系统组成。

现场总线控制系统硬件

除电气部分给各种工作部件提供电源外,还有下列主要部件:

SIEMENS315-2DPCPU一个(含MMC卡)

DP/PACoupler耦合器一个

8路模拟量输入模块SM331模块两个

4路模拟量输出模块SM332模块一个

变频器一个

DP通讯线和DP接头若干

通讯处理器CP5611卡一张

现场总线控制系统软件

二、现场总线过程控制系统实验装置特点

能完整的体现现场过程变量数字化采集。实现从过程变量的现场采集到上位监控的全数字化传输。

三、现场总线过程控制系统实验装置实验内容

现场总线控制系统(SHYLS)的组成与认识实验

下位机软件中的硬件组态和程序编写

上位机软件中的通信建立和界面组态

一阶单容上水箱对象特性测试实验

二阶双容水箱对象特性测试实验

上水箱液位PID整定实验

串接双容下水箱液位PID整定实验

三容液位定值控制实验

锅炉内胆水温PID控制实验

锅炉夹套水温PID控制实验

单闭环流量PID控制实验

锅炉内胆水温位式控制实验

水箱液位串级控制实验

三闭环液位控制实验

锅炉夹套与内胆水温串级控制实验

锅炉内胆水温与水流量串级控制实验

上水箱液位与进水流量串级控制实验

单闭环流量比值控制实验

下水箱液位前馈-反馈控制实验

锅炉内胆水温前馈-反馈控制实验

温度纯滞后控制实验

流量纯滞后控制实验

锅炉夹套与内胆水温解耦控制实验

上水箱液位与出口水温解耦控制实验
