轮系创新组合及结构分析综合实训台

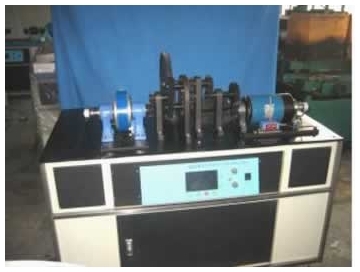

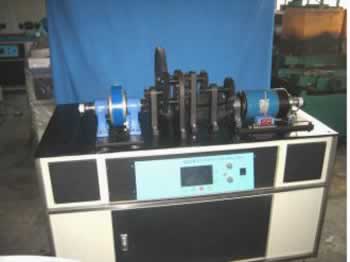

TRYJX-107轮系创新组合及结构分析综合实训台

（一）轮系创新组合及结构分析综合实训台描述：

TRYJX-107轮系创新组合及结构分析综合实训台按照现代机械原理和结构理论设计的一种多功能模块化实训台，以提高学生创新思维能力、观察分析和动手能力为目的．本实训设备采用了组合式结构，由机械部分、电控部分、测试软件组成，可实现对定轴、行星、差动、周转轮系四种轮系输入、输出的扭矩、转速进行实时测量，传动比的测算以及效率的测定。

（二）轮系创新组合及结构分析综合实训台主要技术参数：

直流电机：功率：500W，调速范围0—800r／min

直流电机：功率：500W，调速范围0—800r／min

压力传感器：5kg2个：50kg1个

角位移传感器：输出电压／脉冲数5V／360P

磁粉加载器：量程为25N*m

外形尺寸：1200×550×900mm

实训台重量：180kg

（三）轮系创新组合及结构分析综合实训台实训内容：

1、了解和熟练掌握轮系的各种类型及其基本组成结构，正确熟练组装各种轮系；

2、深刻理解和掌握各种轮系传动比的计算方法，尤其是周转轮系中各构件的相对运动原理及传动比的计算方法；

3、各种轮系的效率的测定。

（四）轮系创新组合及结构分析综合实训台性能特点：

1、TRYJX-107轮系创新组合及结构分析综合实训台的运动构件最大限度的一件多用，实现了一台可相当于四台使用的目的，节约了实训场地和资源。

2、本软件专门为测试轮系的传动比和效率而设计的，具有界面优美、清晰、简洁、易使用等特点。窗体的菜单包括：文件、实训内容、帮助。
