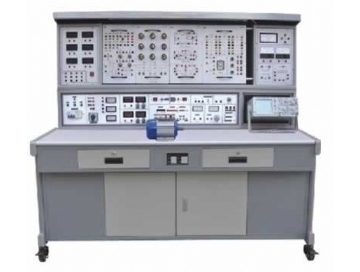

立式电工教学实验台

立式电工教学实验台
  • 型号:TRY-528
  • 品牌:上海荣育
  • 所在地:上海
  • 供货总量:大量供货
  • 发货期限:商定
  • 价格:询价
  • 电话:021-63811399 / 021-53550259
  • 产品详情

TRY-528立式电工教学实验台

一、立式电工教学实验台简介:

TRY-528立式电工教学实验台电工实验器件采用适应性强的模块式挂箱;在实验屏上完成实验,实验方法灵活,动手能力强,实验连线接点接触可靠,符合不同深度,不同广度的教学要求。根据实验电路在通用电路板上拼插实验电路,实验元件制成透明盒体,直观性好,盒盖印有永不褪色元件符号,线条清晰美观。盒体与盒盖结合采用较科学的压卡式结构,维修、更换元件拆装方便。该实验台结构合理,学校可随时按需要增添新的模块挂箱,灵活、经济。

立式电工教学实验台

二、实验台、实验屏和实验操作桌结构及功能:

1、实验台构成与性能

1.1.电源及参数

1.1.1输入电源:三相四线电源,输入时指示灯亮

1.1.2电源输出:有保险丝和漏电保护开关二级保护功能。

A组:单、三相可调交流电源,提供三相0~380V连续可调的交流电源,同时可得至0~250V单相可调电源(配有一台1.5KVA的三相自耦调压器,配有三只指针式交流电压表,指示调压器输出电压)。

B组:低压交流电压3-24V分七档可调,最大输出电流1.5A,电流表指示。

C组:低压直流稳压电源,电压5V,电流0.5A,电流表指示。

D组:双路稳流稳压电源,二路输出电压均为0~30V,由多圈电位器连续调节,输出最大电流为1.5A,每路电源输出有0.5级数字电流表、电压表指示。电压稳定度<10-2,负载稳定度<10-2,纹波电压:<5mV。

E组:单相交流市电输出,供用户自备设备使用。

1.2函数信号发生器:

1.2.1波形:正弦波、三角波、方波脉冲波、锯齿波、TTL方波、矩形波。

1.2.2频率范围:由0.1Hz到2MHz,分七个频率档级。

1.2.3正弦波失真度:10-30Hz<3%30Hz-100KHz≤1%

1.2.4方波响应:前沿/后沿≤100nS(开路)

1.2.5最大输出幅度(开路):f<lMHz幅度≤15vp-p,1M<2MHz幅度≤11vp-p

1.2.6直流偏置(开路):±l0V

1.2.7输出阻抗Z:Z0=50Ω±5Ω

1.2.8占空比:脉冲与锯齿波上升、下降沿可连续变化,范围10%~90%。

1.2.9压控振荡(VCF):加外加直流电压0—±5V变化时,对应的频率变化大于l00:1。

1.2.10输出衰减:20dB40dB60dB

1.3频率计数器:

1.3.1测频范围:lHz~l00MHz。

1.3.2闸门时间:0.01S、0.1S、1S、10S

1.3.3输入阻抗(AC耦合):电阻分量约500KΩ,并联电容约100P。

1.4单次脉冲:每次可输出一对正负脉冲。

1.5音频功率放大器:输入音频电压不低于10mV,输出功率不小于1W,音量可调,内有喇叭,用于放大电路扩音,也可作信号寻迹。

1.6七段译码器:3组七段译码器及对应译码显示数码管。

1.7绝缘电阻:>5MΩ

1.8漏电保护:漏电动作电流≤30MA

2、实验屏:

2.1外测直流电流表:精度0.5级,三位半数字式显示,测量范围0~1000uA。

2.2外测直流电流表:精度0.5级,三位半数字式显示,测量范围0~10mA。

2.3外测直流电流表:精度0.5级,三位半数字式显示,测量范围0~100mA。

2.4外测直流电流表:精度0.5级,三位半数字式显示,测量范围0~1000mA。

2.5外测交流电流表:精度0.5级,三位半数字式显示,测量范围0~100mA。

2.6外测交流电流表:精度0.5级,三位半数字式显示,测量范围0~1000mA。

2.7四路电流插座:与配备的电流插头配套使用,在实验中实现一表多测。

2.8指针式功率因数表:外测实验电路功率因数,2.5级。

2.9指针式±100uA电流表,1.5级,外测。

2.10指针10mA电流表,1.5级,外测。

2.11实验变压器:100W,220V/36V+110V,接线端已由面板接线柱引出,实验方便。

2.12日光灯照明、实验二用电路:由选择开关控制日光灯为实验用或照明用。实验端口已通过接线柱引出,镇流器、日光灯、启动器已装在实验屏内。

2.13实验屏中部:实验模块挂箱实验时安放位置。挂箱调换,安放方便。

3、实验操作桌:加强型双面防火板制成,不变形、不褪色,造型美观大方,左右有抽屉,存放工具,下边为存放柜,用于存储元器件。

三、立式电工教学实验台构成与配备

(1)构成:实验装置由实验屏、实验模块挂箱、实验操作桌构成。一台二座,规格:160×70×172cm

1、实验屏:左侧为测量电表及电流插座,右测为实验变压器,日光灯实验电路、功率因数表等,中部为实验时放置挂箱。

2、实验台:由电源、信号源、安全保护装置构成。

3、实验操作桌:桌面实验时放置实验器件,下部为储存柜储存实验器件用。

4、实验模块挂箱:

TRY-01电流源—电压源转换电路、受控源特性实验电路、直流实验电路组成。

TRY-02由常用分立元件,RC选频网络测定单元组成。

TRY-03三相负载

TRY-04继电控制一单元

TRY-05继电控制二单元

(2)实验器材配备(每台2座):

1台180W三相电动机,1只MF500万用表,2套电烙铁及烙铁架,40根叠插式实验连接线,1套工具,2张学生凳。

(3)用户自备教学器材:示波器(型号不限),毫伏表,滑线变阻器。

四、立式电工教学实验台实验项目:

1.常用电工仪表的使用

2.线性元件与非线性元件的伏安特性

3.直流电路电压与电位的研究

4.基尔霍夫定律的验证

5.迭加原理与互易定理的验证

6.代文宁定理与诺顿定理的验证

7.电压源与电流源的等效变换

8.受控源的研究

9.一阶电路的响应

10.二阶电路的响应

11.研究LC元件在直流电路和交流电路中的特性

12.交流电路参数的测量

13.正弦交流电路RLC元件的特性

14.RL及RC串联电路实验

15.RLC串联谐振电路

16.日光灯电路连接

17.改善功率因数实验

18.互感的测量

19.三相电路及功率的测量

20.R-C选频网络实验

21.二端口网络的研究

22.单相变压器实验

23.三相异步电动机的使用与起动

24.三相异步电动机的正、反转

25.三相异步电动机的Y-△起动

26.三相异步电动机的顺序控制

27.三相异步电动机的能耗制动

配置清单(每台):

元件名称

型号

数量

备注

挂箱

电流源—电压源转换电路、受控源特性实验电路、直流实验电路组成

TRY-01

1

由常用分立元件,RC选频网络测定单元组成

TRY-02

1

三相负载

TRY-03

1

继电控制一单元

TRY-04

1

继电控制二单元

TRY-05

1

交流电机

180W

1

工具

万用表

MF47

1

数字万用表

DT890B+

1

尖嘴钳

1

电烙铁

2

烙铁架

2

螺丝刀

3

剥线钳

1

连接线

40

其他

实验台

1台

实验桌

1张

防腐皮

1张

凳子

2张
