通用电力拖动(带直流电机)实验室设备

通用电力拖动(带直流电机)实验室设备
  • 型号:TRY-28B
  • 品牌:上海荣育
  • 所在地:上海
  • 供货总量:大量供货
  • 发货期限:商定
  • 价格:询价
  • 电话:021-63811399 / 021-53550259
  • 产品详情

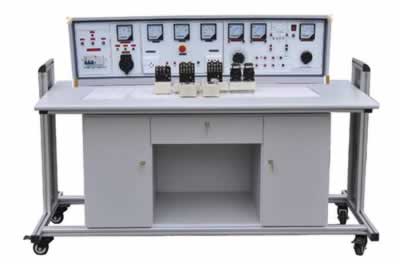

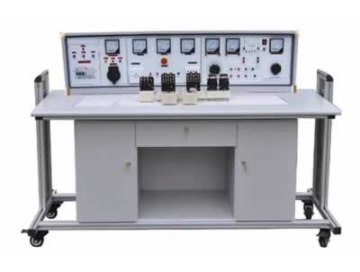

TRY-28B通用电力拖动(带直流电机)实验室设备

一、通用电力拖动(带直流电机)实验室设备简介:

TRY-28B通用电力拖动(带直流电机)实验室设备是在 “TRY -28A通用电力拖动实验室设备”的基础上增加交直流调压环节,直流电机调速环节,直流电机等。除能完成前者全部实验内容外,能完成教学大纲要求的基础直流电机实验。该实验台研制成功,解决了广大学校直流电机实验元器件难以购置、难以管理、难以开出实验课的烦恼。该实验台把交直流电机实验有机地融于一体,节省实验室,节省管理人员,节省资金。本实验台安全可靠,实验操作方便,是较完善的电力拖动实验室设备。该实验台是广大学校一步到位、上规模、上档次的理想选择。

通用电力拖动(带直流电机)实验室设备

二、通用电力拖动(带直流电机)实验室设备结构与功能:

1、学生台桌:

配有学生桌12台,尺寸:160×68×80cm,一台2座,桌左右各有一个元件储存柜,中间抽屉放工具。

2、示教控制台:

能分别控制12台学生桌的电源,示教屏具有演示讲解功能。其它功能与学生实验桌基本一样。

3、学生实验桌中部装有通用实验底板,实验时把元件盒插入实验板,即可连线实验。

4、通用电力拖动实验台:

(1)电源输入指示

(2)UFU、VFU、WFU三相电源输入熔断器

(3)电源总开关:具有漏电,过载、短路保护功能

(4)电压换相开关:用来观察三相线电压,450V电压表指示。

(5)电流表2A3只,分别指示U、V、W相电流输出值。

(6)急停按钮:按到底切断实验台电源

(7)三相四线输出接线座

(8)三相电源插座

(9)220v市电插座,供外接仪器使用

(l0)电源开关:控制"交直流调压电源"

(11)FU:交直流调压电源保险座

(12)0~240V交流输出0~240V交流输出接线座

(13)0~220V直流输出0~220V直流输出接线座

(14)电压表250V:指示调压电源的输出电压值

(15)Ra、Rf调节旋钮

(16)Ra、Rf接线座

(17)直流电机Ia、If指示表

三、实验器材配备:以二十四座为例:

序号

名称

型号(或规格)

单位

数量

备注

1

保险管

2安培

6×13

2

交流接触器

CJ10-l0A380V

6×13

已装元件盒上

3

指示灯

XD-5

3×13

已装元件盒上

4

整流二极管

IN5408

5×13

已装元件盒上

5

电阻

RX-510Ω/30W

3×13

已装元件盒上

6

钮子开关

KN1×2

3×13

已装元件盒上

7

行程开关

LXl9-001

4×13

已装元件盒上

8

按钮-红

LAl9-ll

2×13

已装元件盒上

9

按钮-绿

LAl9-11

4×13

已装元件盒上

l0

倒顺开关

KO-3380V/10A

1×I3

已装元件盒上

11

三相闸刀

380Vl5A

1×13

已装元件盒上

12

三相双投闸刀

380Vl5A

1×13

已装元件盒上

13

热继电器

JRO-20/3

2×13

已装元件盒上

14

时间继电器

JS7-1A380V

2×13

已装元件盒上

I5

变压器

BK-25W380V/6.3V36V

1×13

已装元件盒上

16

导线

铜蕊线1.13MM

若干

已装元件盒上

l7

尖咀钳

1×13

18

螺丝刀

3×13

19

万用表

MF-47型

1×13

大号、小号平头、十字

20

电动机

Y/Δ380V

2×13

21

直流电机

1×13

四、通用电力拖动(带直流电机)实验室设备实验内容:

1.闸刀开关正转控制线路

2.接触器点动正转控制线路

3.具有自锁的正转控制线路

4.具有过找保护的正转控制线路

5.倒顺开关控制正反转控制线路

6.接触器联锁的正反转控制线路

7.按钮联锁的正反转控制线路

8.按钮接触器复合联锁控制线路

9.自动往返行程控制线路

10.接触器控制串联电阻降压起动线路

11.时间继电器控制串联电阻降压控制线路

12.手动Y/△降压起动

13.接触器控制Y/△降压起动

14.时间继电器控制Y/△降压起动

15.QX3-13型Y/△自动起动控制线路

16.半波整流能耗制动控制线路

17.全波整流能耗制动控制线路

18.C620车床电气控制线路

19.手动降压起动

20.单相运行反接制动控制线路

21.电动葫芦电气控制线路

22.C6163车床电气控制线路

23.控制电路联锁控制线路

24.主电路联锁控制线路

25.直流电机启动

26.直流电机的调速

27.直流电机的反转

28.直流电机制动实验
