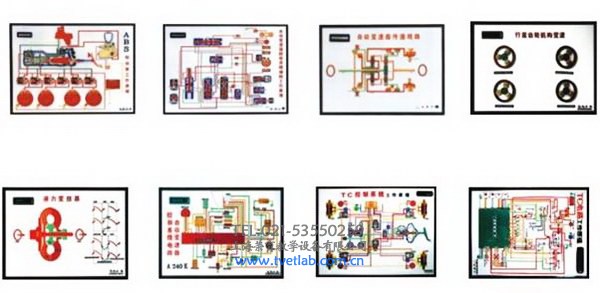

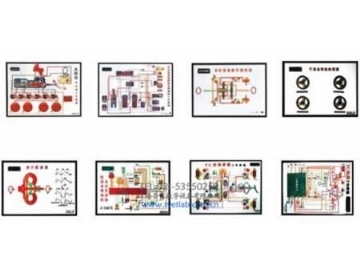

自动变速器电动程控电教板

货号

产品名称

规格mm

备注

01

ABS制动系统

1600×1200×120　　　

ABS电路工作原理

02

自动变速器控制系统油路工作原理

1600×1200×120

可演示N.P.R.D前进低档(1)、前进低档（2）油路工作情况

03

自动变速器动力传递线路

1200×800×120

可演示各档位传递线路

04

行星齿轮机构变速工作原理

1200×800×120

可演示行星机构减速和加速情况

05

液力变扭器工作原理

1200×800×120

06

A240E自动变速器控制系统电路工作原理

1200×800×120

07

牵引控制系统(TC)油工作原理

1200×800×120

可演示电路控制工作情况

08

牵引控制系统(TC)油工作原理

1600×1200×120

其中可演示ABS和TC油路工作原理

（1）电子控制电路；

（2）蓄压器压力达180×10бРa；

（3）蓄压器压力低于140×10бРa；

（4）蓄压器压力超过210×10бРa；

（5）制动前工作情况；

（6）ABS刹车时初期情况；

（7）ABS作用时工作情况；

（8）左前轮漏油时情况；

（9）放弃制动时情况。

（1）主压力油油路；

（2）停车档[Р]油路；

（3）倒车档[R]油路；

（4）空档[N]油路；

（5）前进档[D]一档油路；

（6）前进档[D]二档油路；

（7）前进档[D]三档油路；

（8）前进档[D]强制降档油路；

（9）前进低档[2]油路；

（10）前进低档[1]2档油路；

（11）前进低档[1]1档油路。

（1）1档动力传递线路；

（2）2档动力传递线路；

（3）3档动力传递线路；

（4）超速档动力传递线路；

（5）倒档动力传递线路；

（6）有发动机制动作用1档线路；

（7）有发动机制动作用2档线路；

（8）有发动机制动作用3档线路。

（1）刹车信号对换档阀的控制；

（2）强制降档信号对换档阀的控制；

（3）模式开关信号对换档阀的控制；

（4）D1档时工作情况；

（5）D2档时工作情况；

（6）D3档时工作情况；

（7）[2]1档时工作情况；

（8）[2]2档时工作情况；

（9）超连档时工作情况；

（10）L[1]档时工作情况；

（11）L[2]档时工作情况。
