四层透明仿真双联教学电梯

四层透明仿真双联教学电梯
  • 型号:TRYDT-2000
  • 品牌:上海荣育
  • 所在地:上海
  • 供货总量:大量供货
  • 发货期限:商定
  • 价格:询价
  • 电话:021-63811399 / 021-53550259
  • 产品详情

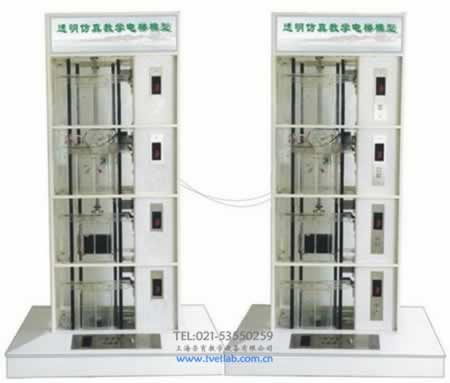

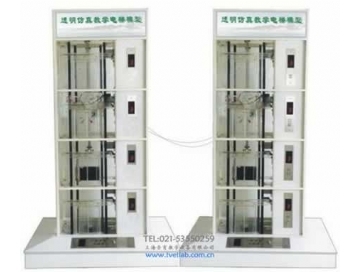

TRYDT-2000四层透明仿真双联教学电梯

一、四层透明仿真双联教学电梯简介

TRYDT-2000四层透明仿真双联教学电梯是在TRYDT-2008透明仿真教学电梯模型的基础上,经二次研究开发出来的。从外型尺寸上来讲,其实就是两台单台透明仿真教学电梯模型;主要区别在编程及其实功能实现上不一样,即由两台单梯的控制线路并联,进行逻辑控制,共用层站外召唤按钮,双联电梯的运行特点是采用就近的原则。(即假设一台电梯的轿厢在四楼,另一台在三楼,此时如一楼有召唤信号,则三楼的电梯响应召唤信号,四楼的不响应)。

本电梯是根据最常见的升降式电梯结构,采用透明有机材料制成,其结构与实际电梯完全相同,且几乎具备了实际电梯的所有功能。

电梯的电气控制系统采用可编程控制器(PLC)实现逻辑智能控制,交流变频调速(VVVF)驱动,其硬件构的组成及功能与实际电梯完全一样。具有自动平层、自动开门关门、顺向响应轿厢内外呼梯信号、直驶、电梯安全运行保护以及电梯急停、慢上、慢下、照明、风扇等功能。且具有性能可靠、运行平稳、操作简单、能耗低和便于教学等特点。四层透明仿真双联教学电梯

二、四层透明仿真双联教学电梯基本结构:四层透明仿真双联教学电梯

1、机房部分:包括曳引机、限速器、电磁制动器;

2、控制柜部分:总电源、控制电源、PLC可编程控制器、变频器、接线板等设备;

3、井道部分:包括导轨、对重装置、缓冲器、限速器钢丝绳张紧装置、极限开关、平层感应器、随行电缆等;

4、厅门部分:包括厅门、召唤按钮厢、楼层显示装置等;

5、轿厢部分:包括轿厢、安全钳、导靴、自动开门机、平层装置、操纵厢、轿厢内指导灯、轿厢照明等。

三、四层透明仿真双联教学电梯基本功能

A.超速安全保护系统

当电梯发生意外事故时,轿厢超速或高速下滑(如钢丝绳折断,轿顶滑轮脱离,曳引机蜗轮蜗杆合失灵,电机下降转速过高等原因)。这时,限速器就会紧急制动,通过安全钢索及连杆机构,带动安全钳动作,使轿厢卡在导轨上而不会下落。

B.轿厢、对重用弹簧缓冲装置

缓冲器是电梯极限位置的安全装置,当电梯因故障,造成轿厢或对重蹲底或冲顶时(极限开关保护失效),轿厢或对重撞击弹簧缓冲器,由缓冲器吸收电梯的能量,从而使轿厢或对重安全减速直至停止。

C.门安全触板保护装置

在轿厢门的边沿上,装有活动的安全触板。当门在关闭过程中,安全触板与乘客或障碍物相接触时,通过与安全触板相连的联杆,触及装在轿厢门上的微动开关动作,使门重新打开,避免事故发生。

D.门机力矩安全保护装置

门机用一定的力矩同时关闭轿厢门和厅门。当有物品或人夹在门中时,就增加了关门力矩,于是通过相连的行程开关使轿厢门和厅门自动重新打开,从而避免事故发生。

E、厅门自动闭合装置

电梯层门的开与关,是通过装在轿门上的门刀片来实现的。每个层门都装有一把门锁。层门关闭后,门锁的机械锁钩啮合,此时电梯才能启动运行。

F.终端极限开关安全保护系统

在电梯井道的顶层及底层装有终端极限开关。当电梯因故障失控,轿厢发生冲顶或蹲底时,终端极限开关动作,发出报警信号并切断控制电路,使轿厢停止运行。

四、四层透明仿真双联教学电梯主要技术参数:

1、外形尺寸:长×宽×高(mm)1450×1160×2400

2、净重量:160kg

3、载重量:5kg

4、控制方式:PLC控制(PLC要求:继电器输出;输入输出点数至少56点;)

可选用的PLC品牌:松下、三菱)

5、调速方式:交流变频调速

6、结构形式:四层站

7、曳引机:速比15:1模数1.5(蜗轮减速器)

8、拖动电机:型号:JW524电压:AC220V50Hz功率:0.18KW转速:1400rpm

透明仿真教学电梯配置清单(松下双机)

序号

名称

单位

数量

备注

01

电梯井道

1×2

02

电梯底座

1×2

03

松下FP-XC60可编程控制器

1×2

04

VFNC1S—2004P—W型变频器(东芝)

1×2

安装在电气控制板上

05

松下PLC专用通讯电缆(AFC8513)

1

工具包内

06

松下PLC编程软件(FPWINGR)及电梯程序光盘

1

编程软件、电梯程序

07

到站提示电铃

1

安装在电梯架顶部

08

曳引电动机

1×2

安装在电梯架顶部

09

蜗轮减速器

1×2

安装在电梯架顶部

10

连轴器

1×2

安装在电梯架顶部

11

电磁制动器

1×2

安装在电梯架顶部

12

曳引轮

1×2

安装在电梯架顶部

13

导向轮

2×2

安装在电梯架顶部

14

限速器

1×2

安装在电梯架顶部

15

旋转编码器

1×2

安装在电梯架顶部

16

导轨

4×2

安装在井道上

17

对重装置

1×2

安装在导轨上

18

对重重块

2×3

装在底盘包装箱内(使用时取出)

19

弹簧缓冲器

2×2

安装在电梯底座上

20

钢丝索

2×7

安装在井道中

21

限速器钢索张紧装置(重块)

1×2

安装在电梯底座上

22

随行电缆

1×2

安装在井道中

23

永磁感应器

1×2

安装在井道中

24

楼层召唤盒

4×2

安装在各楼层外部

25

轿厢内操纵盒

1×2

安装在电梯底座外部

26

楼层显示装置

5×2

安装在各楼层及底座外部

27

轿厢

1×2

安装在导轨上

28

安全钳

2×2

安装在轿厢架底部

29

导靴

2×2

安装在轿厢架顶部

30

门机装置

1×2

安装在轿厢上

31

照明灯

2×2

安装在轿厢一侧

32

风扇

1×2

安装在轿厢背部

33

电气控制板

1×2

安装在电梯架一侧

34

报警蜂鸣器

1×2

安装在电气控制板上

35

故障设置板

1

安装在电器控制板上

36

DC12V电源板

1×2

安装在电气控制板上

37

交流接触器

1×2

安装在电气控制板上

38

漏电脱扣器

1×2

安装在电气控制板上

39

接线电路板

1×2

安装在电气控制板上

40

极限开关(上、下)

1×2

安装在井道上、下部

41

内六角扳手(M2、M3、M5、M6)、活动扳手150mm

各1只

工具盒内

42

轴用挡圈钳6#、尖嘴钳

各1把

工具盒内

43

十字螺丝刀Φ3、Φ6

2

工具盒内

44

一字螺丝刀Φ3、Φ6

2

工具盒内

45

502胶水

1

工具盒内

46

常用螺钉

若干

47

毛巾

1

48

教学电梯使用说明书

2

资料
