变频空调实训考核装置

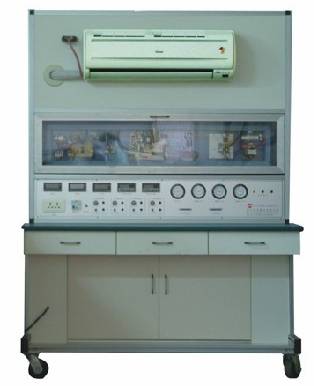

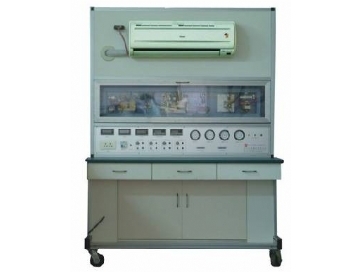

TRYJD-02F变频空调实训考核装置

一、变频空调实训考核装置简介

TRYJD-02F变频空调实训考核装置是为大中专院校的制冷空调专业、各技能培训及全国职业技能鉴定部门开发设计的，适用于“制冷原理及应用”、“制冷空调技术”、“制冷空调设备维修与操作”等教学实训要求。该装置集制冷系统、电气控制系统、故障模拟系统为一体，布局合理、造型美观大方。

二、变频空调实训考核装置特点

1.整个变频空调系统真实完整,与市场上的变频空调总体结构、性能基本相同。具有制冷、制热、通风、除湿、温度和风速选择、定时及扫风控制、睡眠、自动等功能

2.装置直观展示了变频空调的系统结构和工作原理，便于教学演示讲解及学生对课本知识的理解掌握。配置的交流电压表、交流电流表、温度表、真空压力表以及相应的信号指示灯，使整个变频空调系统的实时工作状态一目了然；主面板中间印有电气控制系统原理图，并设有相应测试点；打开后柜门，屏背面可观察到整个制冷系统结构原理以及主要部件的实际物体，相应部件均有名称标识；并设有视液镜，可观察制冷剂状态

3.本实训装置设有故障模拟功能，提供室外执行部件的接线区域，开设应用性的实训项目，有较强的实训性。有利于学生将理论应用于实际，并培养学生实际操作动手能力；有利于开展技能鉴定、考核工作

4.设有电流型漏电保护装置；并有热保护器件，对压缩机进行过热、过载保护；实训强电连接导线及插座采用插式全封闭结构，使用方便、可靠、防触电

三、变频空调实训考核装置技术参数

1.输入电源：单相三线～220V±10%50Hz

2.装置容量：＜1.5kVA

3.外形尺寸：140cm×68cm×182cm

4.制冷剂类型：R22

四、变频空调实训考核装置基本装备

1.实训台：铁质双层亚光密纹喷塑结构，铝质面板。桌面为防火、防水、耐磨高密度板,结构坚固

2.变频空调系统：蒸发器、冷凝器、压缩机、四通阀、电气控制线路、视液镜、手动控制阀，热力膨胀阀等

3.测量仪表：温度表、压力表、指针式交流电压表、指针式交流电流表、数显功率表等

4.专用工具：便携式焊炬、割管刀、胀管扩口器、双表修理阀、公/英制加液管、真空泵

五、变频空调实训考核装置实训项目

1.制冷系统专用工具的基本操作

2.制冷系统管件焊接

3.制冷系统的检漏

4.制冷系统的抽真空与充注制冷剂R22

5.变频空调电气控制线路原理

6.变频空调电器元件的测量及系统运行

7.变频空调的故障与分析
