瓦斯检查工实际操作模拟装置,通用智能型电工实验室设备

TRYMAT-02瓦斯检查工实际操作模拟装置

一、瓦斯检查工实际操作模拟装置概述

TRYMAT-02瓦斯检查工实际操作模拟装置为了提高瓦斯检查员的实际安全操作水平,防止和减少瓦斯伤亡事故,特设计制造了该装置。通过对仪器使用前的检查、零位漂移调整,采气、读数等,达到熟练掌握光学瓦斯检测仪。并配置光干涉甲烷测定器校验仪,采用压力连通器原理,实现对光干涉式甲烷测定器的精度及气密性的日常保养,校验的目的。

二、瓦斯检查工实际操作模拟装置主要构成瓦斯检查工实际操作模拟装置

1.光学瓦斯检测仪

2.标准气样:

甲烷气一瓶(标准气瓶减压阀)

二氧化碳一瓶(标准气瓶减压阀)

3.气体采样实验台

4.光干涉甲烷测定器校验仪一台

显示瓦斯浓度的传感器、模拟气室、检测口、胶皮管

三、瓦斯检查工实际操作模拟装置实现有功能:

1.正确使用光学瓦斯检测仪

2.正确检测瓦斯浓度及二氧化碳浓度

3.能对光学瓦斯检测仪进行保养,精度调校及气密性的检测。

规格:2000mm×1000mm×1300mm

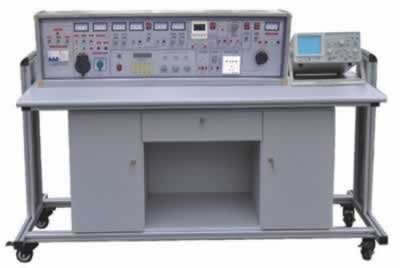

TRY-318A通用智能型电工实验室设备

TRY-318A通用智能型电工实验室设备可满足大、中专院校、职业学枚、技校电工学、电工原理、电子技术等课程的实验教学要求。一套设备由12台实验台、一台电源控制台组成,一台二座。实验台由实验屏、控制柜、实验桌组成。实验屏上做电工实验。实验屏由若干实验单元盒组合而成,单元盒板面电路符号用国家标准,每一单元盒在实验屏上的位置可任意互换,可根据实验需要方便地组合成不同的实验线路,实验方便、快捷,能使学生在短时间内较快,较好地完成实验。实验桌面上配有通用九孔电路板,装有元件的透明元件盒在其上可如意接插实验电路。控制柜提供三相四线制电源、三相、单相可调电源、双路可调直流稳压稳流电源、脉冲信号、正弦波、方波、三角波信号等。为保证在实验中人身及设备的安全,该实验台设有漏电及过载保护装置。

TRY-318A通用智能型电工实验室设备具有整体结构紧凑、外形美观大方、组装方便等特点,是各类高等院较、中等专业学校和职业学校电工、电子实验教学理想换代产品。

通用智能电工实验室设备

一、通用智能型电工实验室设备结构

1、实验桌:系进口三聚氰胺饰面板制成,不变型不褪色。

尺寸:146×68×85cm

(1)通用电路板:固定在实验桌桌面上,在其上作电子实验

(2)抽屉:左右各l个,放置常用工具。

(3)元件储存柜:放置元件

2、电子元件盒:装有电子元件透明盒体(见彩图),在通用电路扳上拼插实验电路。

3、日光灯:40W,用于日光灯电路及功率因数改善实验。

4、控制柜:尺寸:144×30×26(cm)

主要构成部分:

(1)三相熔断器:

规格:额定电流2A

用途:整个实验台上第一保护装置

(2)电流输入指示灯:

规格:220V氖泡指示灯:

用途:指示三相四线电源和实验台通断。

(3)漏电保护开关:

规格:三相四线制,额定电流3A,漏电动作≦30mA

用途:具有短路,过载、漏电保护,保护人身与仪器的安全

(4)电源输出指示:

规格:红、绿、黄三只220V氖泡指示灯:

用途:当开关接通时,红、绿、黄指示灯亮。

(5)3只交流电压表:

规格:0~450V

用途:指示三相0~450V输出电压

(6)I/O开关:控制三相电源输出

(7)三相电源输出插口:由二组四个接线柱U、V、W、N组成三相四线制电源输出端口。

(8)信号源单元:输出正弦波、方波、三角波三种波形。

(9)脉冲源单元:输出一组正负脉冲。

(10)直流稳压电源:输出二路独立连续可调的直流稳压电源。

(11)+5V固定稳压电源

(12)3~24V低压交流电源:输出3、6、9、12、15、18、24V低压常用电源。

(13)单相电源插座组

规格:每一插座额定电流为2A。

用途:提供国内外几种标准的单相220V电源插座。

(14)可调交流电源:

规格:1.5KVA三相调压器

用途:提供0~380V连续可调的交流电压,同时可得到0~240V单相可调电源。

(l5)交流电压表

规格:0~450V

用途:用以监测可调三相交流电源的输出电压。

(16)交流电源输出插□:

采用接线座:由4只接线座组成可调交流电源的输出端。

(17)音频放大器

5、实验屏

实验屏由实验单元板及铁质喷塑框架组成。

(1)框架:框架经分割成上、下两层,设有滑道,使实验单元盒拆装方便,位移滑快。

(2)实验单元盒

单元盒面板注塑而成,背面安装元器件,并配有塑料护罩,使学生触及不到带电部位。护罩与面板结合用较科学的压卡式结构,维修拆装方便。面板经丝印,构成不同的元器件线路符号,元器件的接线端均由面板上的接线柱引出。

二、通用智能型电工实验室设备主要技术指标

l、输入工作电源:三相五线

2、输出电源及信号:

(l)A单元:三相四线,具有固定三相380V电源和0~380V三相可调输出口。

(2)B单元:交流3、6、9、12、15、18、24V

(3)C单元:双路稳流稳压电源,二路输出电压都为0~30V,由多圈电位器连续调节,具有预设式限流保护功能。

最大输出电流均为2A电压稳定度:<10-2

负载稳定度:<10-2纹波电压:<5mv

(4)D单元:直流稳压5V,电流0.5A

(5)F单元:220V电压输出,供外接仪器使用。

3、单次脉冲源:每次可输出一对正负脉冲。

4、函数信号发生器(正弦波、三角波、矩形波)

(1)频率范围:5Hz-550KHz分五个频段

(2)频率指出:由Hz表直接读出

(3)电压输出范围:正弦波:5Hz-250KHz>4.5V,250KHz-550KHz>3.5V

三级衰减:0db、20db、40db、具有连续细调

矩形波:5Hz-250KHz>4.5V,250KHz-550KHz>3.5V,幅度连续可调。

三角波:5Hz-550KHz>lV

5、音频功率放大器:输入音频电压不低于l0mV,输出功率不小干lW,音量可调,内有喇叭,用于放大电路扩音。也可作信号寻迹仪器使用。

6、绝线电阻:>5MΩ

7、漏电保护:漏电动作电流≤30mA

三、通用智能型电工实验室设备配备(以二十四座为例)

1、实验桌:配有12台实验桌(一台二座),规格:148×68×85cm,桌面中央装通用电路板,尺寸为90×35cm,在其上插接实验电路,桌下部为元件储存柜。

2、24张凳

3、控制柜:共12台,每一张实验桌配置1台

4、实验屏:共12台,每一台桌配置l台

5、单元板:每台32块,24座配置384块

6、12套电子实验用的直流电表、电阻器、电容器、变压器、二极管、三极管、集成、可控硅、传感器等。元器件已装在单元盒上。

7、总电源控制台l台,分别控制12学生实验台的电源。

8、实验器材:12只MF-500型万用表、12台三相异步电动机(0.l8KW),24把烙铁及烙铁架,12套尖嘴钳、剥线钳、螺丝刀,12只电流插头,自锁紧实验连接线480根。

9、用户自备教学器材:

(1)示波器(型号不限);(2)晶体管毫伏表;(3)滑线变阻器;(4)功率表

四、通用智能型电工实验室设备实验项目

1.电工测量仪表的使用

2.常用元件的识别与检测

3.线性元件与非线性元件的伏安特性

4.电源的外特性

5.电位值、电压值的测定

6.电流表和电压表的扩程

7.基尔霍夫定律的验证

8.验征楞次定律

9.迭加原理与互易定理的验证

10.戴维南定理与诺顿定理的验征

11.电压源与电流源的等效变换

12.受控源特性的研究

13.一阶电路实验

14.二阶电路的过渡过程

15.研究LC元件在直流和交流电路中的特性

16.负载获得最大功率的条件

17.交流电路参数的测量

18.正弦交流电路中RLC元件的特性

19.RL及RC串联电路实验

20.RLC串联谐振电路

21.日光灯电路的连接及功率因数改善

22.三相负载的星、三角接法

23.三相电路及功率的测量

24.R-C选频网络的研究

25.二端口网络研究

26.单相变压器实验

27.互感电路实验

28.三相异步电动机的使用与起动

29.三相电动机继电接触控制的基本电路

30.三相电动机Y一△起动控制实验

31.三相电动机的顺序控制实验

32.三相电动机能耗制动控制实验

利用上述32项实验的元器件也可完成下面电路实验

33.最简单的电路

34.电路中各点电位与参考点的选择

35.电阻的串联

36.电阻的并联

37.电阻的混联

38.电阻分压器电路

39.全电路欧姆定律

40.电桥的应用与平衡条件

41.节点电压法

42.回路电压法

43.支路电流法

44.RCL并联电路

45.串联电路

46.变压器结构及工作原理

47.基尔霍夫第一定律

48.基尔霍夫第二定律

49.日光灯电路原理

50.扩大电压表量程

51.扩大电流表量程

52.RC电路的过度过程

53.RL过渡过程

54.电容的串联电路

55.电容的并联电路

56.电容器的充放电

57.电容器在交直流中的作用

58.条形磁铁在线圈中的运动

59.电容的混联

60.纯电阻、电感、电容电路

61.磁耦合线圈的顺串

62.磁耦合线圈的反串

63.欧姆表的工作原理

64.双联开关二地控制

65.用示波器观察磁滞回线

66.磁路欧姆定律

67.两线圈的互感及同名端

68.互感耦合

69.提高功率因数的方法

70.单相电路功率的测量

71.收录机电源电路

72.滤波电路

73.电阻与温度的关系:用伏安法测出灯丝在不同电压下的阻值。

74.三相异步电机闸刀控制正转实验

75.具有过载保护的控制线路

76.按钮控制的正反转控制线路

77.接触器控制星一三角降压起动控制线路
