通用电力拖动实验室设备,维修电工实训台

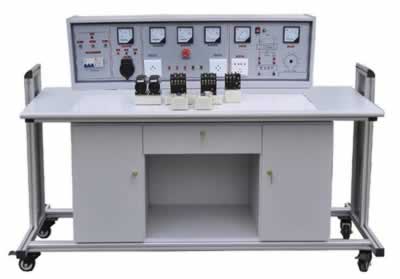

TRY-28A通用电力拖动实验室设备

一、通用电力拖动实验室设备,维修电工实训台,维修电工教学台简介:

通用电力拖动实验室设备,维修电工实训台,维修电工教学台其电源控制柜具有三相漏电开关,十分醒目的带自锁急停按钮等,以保证实验人员人身及实验设备的安全。有表指示工作电流及电压、功能齐全。最巧妙的是实验元器件均已装在元件盒上,实验时不需螺丝固定仅需把元件盒随意插入通用底板即可连线实验,大大提高实验速度。示教台上立式演示屏能使学生非常清楚的视听教师讲解。该实验台是实验室更新换代及新增设备最佳选择。

通用电力拖动实验室设备

二、通用电力拖动实验室设备,维修电工实训台,维修电工教学台结构与配备:

1、配有12台学生实验桌,一台二座,桌外形尺寸160×68×80cm,桌面中央配置通用插板,尺寸为90×35cm,桌下部是元件储存柜。

2、配有1台示教控制台,通用插板演示屏立在电源控制柜上。

3、配有13台电源控制柜,每张实验桌与示教控制台各配一台。

4、其他实验器材配备见清单(以二十四座为例)

序号

名称

型号(或规格)

单位

数量

备注

1

保险管

2安培

6×13

2

交流接触器

CJ10-l0A380V

6×13

已装元件盒上

3

指示灯

XD-5

3×13

已装元件盒上

4

整流二极管

IN5408

5×13

已装元件盒上

5

电阻

RX-510Ω/30W

3×13

已装元件盒上

6

钮子开关

KN1×2

3×13

已装元件盒上

7

行程开关

LXl9-001

4×13

已装元件盒上

8

按钮-红

LAl9-ll

2×13

已装元件盒上

9

按钮-绿

LAl9-11

4×13

已装元件盒上

l0

倒顺开关

KO-3380V/10A

1×13

已装元件盒上

11

三相闸刀

380Vl5A

1×13

已装元件盒上

12

三相双投闸刀

380Vl5A

1×13

已装元件盒上

13

热继电器

JRO-20/3

2×13

已装元件盒上

14

时间继电器

JS7-1A380V

2×13

已装元件盒上

I5

变压器

BK-25W380V/6.3V36V

1×13

已装元件盒上

16

导线

铜蕊线1.13MM

若干

已装元件盒上

l7

尖咀钳

1×13

18

螺丝刀

3×13

19

万用表

MF-47型

1×13

大号、小号平头、十字

20

电动机

Y/Δ380V

2×13

三、通用电力拖动实验室设备,维修电工实训台,维修电工教学台实验内容

1.闸刀开关正转控制线路

2.接触器点动正转控制线路

3.具有自锁的正转控制线路

4.具有过找保护的正转控制线路

5.倒顺开关控制正反转控制线路

6.接触器联锁的正反转控制线路

7.按钮联锁的正反转控制线路

8.按钮接触器复合联锁控制线路

9.自动往返行程控制线路

10.接触器控制串联电阻降压起动线路

11.时间继电器控制串联电阻降压控制线路

12.手动Y/△降压起动

13.接触器控制Y/△降压起动

14.时间继电器控制Y/△降压起动

15.QX3-13型Y/△自动起动控制线路

16.半波整流能耗制动控制线路

17.全波整流能耗制动控制线路

18.C620车床电气控制线路

19.手动降压起动

20.单相运行反接制动控制线路

21.电动葫芦电气控制线路

22.C6163车床电气控制线路

23.控制电路联锁控制线路

24.主电路联锁控制线路

利用上述24项实验元器件,还可完成几十项实验,在此不一一举例。
