裸管和绝热管传热实验装置

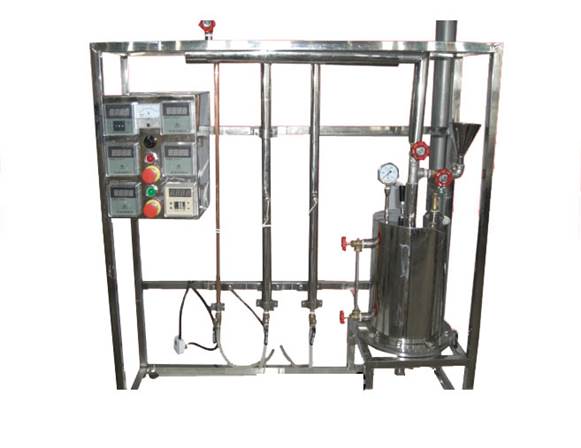

TRY-CRLJ型 裸管和绝热管传热实验装置

一、裸管和绝热管传热实验装置 功能:

裸管和绝热管传热实验装置,化工工程实训装置可完成.测定保温测试管中保温材料的导热系数,测定裸管测试管中管壁对空气的自然对流传热系数,测定套管换热器中气液对流...1、观察和比较裸管、固体材料保温管和夹层保温管的散热速度,以及影响散热速率的主要因素;
2、测定裸管向周转空间总的放热系数,固体保温材料的导热系数,以及空气夹层保温管的有效导热系数。

TRY-CRLJ型 裸管和绝热管传热实验装置

二、裸管和绝热管传热实验装置 主要配置:
裸管、固体材料保温管、空气夹层保温管、蒸发器、压力仪表、温控仪表、实验台架及控制屏等。
三、裸管和绝热管传热实验装置 技术参数:
1、实验管:包括裸管、固体材料保温管和空气夹层保温管,内管ф10X1mm,外管ф30X1.2mm,换热段长度:1.2m,精制不锈钢材质。
2、蒸发器:电热管:功率2KW、电压220V,不锈钢材质。
3、压力仪表:测量范围:0-2.5MPa,精度0.5级;温度仪表:测量范围:-50 - 150℃,精度0.5级。
4、实验台架为304精致不锈钢;装置结构紧凑,外形美观,流程简单,操作方便。
5、外形尺寸:1500×500×1400mm。
