空调安装调试检修实训考核装置

空调安装调试检修实训考核装置

空调安装调试检修实训考核装置适合制冷技术、制冷流体机械机电、家用制冷设备原理与维修、冷库与冷藏技术、制冷设备维修工等教学实训考核,培养掌握空调与制冷技术专业理论知识和专业实践技能,从事空调、制冷设备及系统的技术升级、改造设计、安装、调试、维护、维修、技术管理等方面的技能应用型人才。

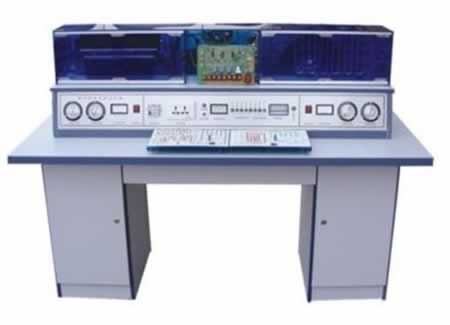

变频空调制冷制热综合实验台

一、变频空调制冷制热综合实验台适用范围:

变频空调制冷制热综合实验台是根据教育部“振兴21世纪职业教育课程改革和教材建设规划”要求,按照职业教育的教学和实训要求研发的产品。适合技工学校、职业培训学校、职教中心、鉴定站/所、制冷类专业《制冷设备维修工(初级、中级、高级)》、《家用制冷设备原理与维修》、《制冷空调装置操作安装与维修》、《小型制冷装置》、《小型制冷与空调装置》等课程。

二、变频空调制冷制热综合实验台主要技术参数与功能:变频空调制冷制热综合实验台

1、工作电源AC220V±10%,50H2。

2、最大遥控距离8m,角度90度。

3、噪声:内机37-44dB,外机是55-65dB。

4、环境温度-10℃到40℃。

5、相对湿度≤85%(25℃)。

6、输入功率<1KVA

7、实验台规格(mm)1600×700×1180mm

8、环境温度100C到400C。

9、人身安全保护功能:该设备具有漏电保护装置,地线浮空。

10、压缩机功率:空调:1ph冰箱:1/10ph

制冷剂类型:空调:R22冰箱:R12

11、具有温度巡测功能,数码显示,即温度巡测器可检测制冷制热实验设备的各关健部位的工作温度,提供实验数据。

12、具有压力检测功能,检测空调器与电冰箱的高压压力与低压压力供实验分析故障判答。

13、具有电流、电压检测功能,显示设备工作时电压与电流观察机器是否正常工作。

14、纯软件模拟仿真制冷、制热全过程。

15、具有电脑板故障演示功能(演示电脑板的常见故障及排除方法详见说明书与教学演示软件)

16、利用彩灯演示分体空调、变频空调、电冰箱的工作原理。

17、利用演示软件,演示电冰箱制冷、空调器制冷制热的全部工作过程。

18、演示软件提供50多种电冰箱、空调器的电路原理演示使学生思维更加丰富。

19、将空调器、电冰箱、全方位解剖,同时还保证单独进行空调的制冷制热、模式运转及电冰箱制冷运行等实验,使学生掌握冰箱、空调器的运行原理,使用方法,故障原因及排除方法。

20、空调器在遥控模式下能自动开机、自动关机。

21、具有遥控、手控二种演示功能,空调器制冷制热可由遥控控制工作,也可通过手动机械控制工作。

三、空调电脑板故障操作说明

(一)、手控操作:

1、HK2开关是手控与遥控功能转换开关

2、HK2手控状态时空调器工作时间不能超过30分钟。

3、HK1是在HK2手控状态下控制空调器制冷,制热功能。

(二)、遥控操作:

1、HK2在遥控状态下,电脑板才能待机工作,遥控模式状态时,遥控指示灯亮。

2、遥控电脑板LD1红灯亮是制冷待机或除湿状态。

3、LD2绿灯亮时压缩机工作状态。

4、LD3黄灯亮是制热状态指示。

5、故障开关K1到K12是在遥控模式下才能进行故障演示。

6、HG按钮为应急开关,空调工作状态时按一次HG按钮空调器立即关机,空调器待机状态下,按一次HG按钮,空调器立即工作。

(三)、故障演示说明

1、遥控失灵:将故障开关K1断开,即接收头信号不能送到主板。

2、遥控失灵:将故障开关K2断开,即接收头无直流5V电源提供。

3、整机不工作:将故障开关K3断开,即电源变压器无交流12V电源输出。

4、整机不工作:将故障开关K4断开,无直流12V电源输出。

5、整机不工作:将故障开关K5断开,无直流5V电源输出。

6、内风机不转:将故障开关K7断开,无风机工作电源输出或电机损坏。

7、空调不制热:故障开关K8断开,电磁阀无电源不制热。

8、空调不工作:将故障开关K9断开,晶振不工作。

9、峰鸣器无声:将故障开关K10断开,峰鸣器开路。

10、遥控失灵:将故障开关K11断开,无传感信号输入。

(四)、变频空调操作(定速空调无此功能)

1、空调器开始工作时频率为30HZ。

2、UP按钮是频率上调按钮,每按一次频率上升1HZ,DOWN按钮是频率下调按钮,每按一次频率下降1HZ。

3、空调器频率越高制冷、制热越快,压缩机旋转越快,反之相反。

4、变频范围:30Hz到110Hz。

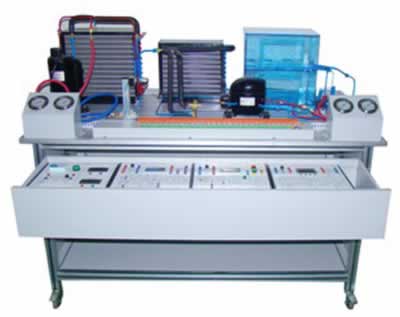

空调冰箱组装与调试实训设备(智能考核型)

一、空调冰箱组装与调试实训设备介绍:

TRY-971 空调冰箱组装与调试实训设备(智能考核型)适合系统组装、电气运行与控制、电气技术应用、制冷和空调设备运用与家电维修等专业的《制冷空调机器设备》、《制冷空调装置的安装操作与维修》、《制冷空调自动化》、《空气调节技术与运用》等课程的教学与实训。

系统组成由两部分组成,分别为:分体式热泵空调和直冷电冰箱,分体空调可进行制冷、制热、除湿、自动工作模式功能,直冷式电冰箱可进行冷藏、冷冻等功能,涵盖了制冷专业中所涉及的安装、管路设计焊接技术、接线、保压、检漏、抽真空、充注制冷剂、制冷剂回收、运行调试,控制电路故障考核等设备应适合机电、动力工程类专业的实训,适合制冷及相关专业的中级、高级工的技能鉴定及考核。

二、空调冰箱组装与调试实训设备技术指标:空调冰箱组装与调试实训设备(智能考核型)

1.输入电源单相三线AC220V±10%50Hz

2.工作环境温度-10℃~-40℃相对湿度≤85%(25℃)海拔<4000M

3.设备容量≤1.5KVA

4.制冷剂:空调部分R22冰箱部分R134a

5.外形尺寸(大约)1500mm×800mm×1250mm

6.防触电保护类型I类

7.安全保护具有过压、过流、过载、漏电保护措施,符合国家相关标准。

8.环保等级材料选用符合国家相关环保标准

三、空调冰箱组装与调试实训设备功能:

1.集制冷空调系统安装、冰箱系统安装、制冷系统电接线、压力检漏、抽真空、充注制冷剂与运行调试于一体,包含了制冷系统维修的全部步骤,能满足实训教学、实际工程训练及职业技能竞赛的需要。

2.采用模块化设计,电气控制与制冷系统独立分开,并且电气部分设置检测点,测测端子以及各路的输出连接端子,可供学生进行独立接线、测试、运行等操作。

3.实训平台直观展示空调和冰箱的系统结构、工作原理。可清楚的看到制冷系统结构及主要部件的实物,系统还配置有数显变流电压表、数显交流电流表、压力表、信号指示灯等,使整个空调系统、冰箱系统的实时工作状态一目了然。

4.根据分体式空调器控制电路、电冰箱电子式控制电路作为实训考核对象,能使学生熟练掌握空调器控制电路、电冰箱电子式控制电路基本原理及维修技术,考核板上印有分体式空调器电气、电冰箱电子式控制电路图并加以检测点,学生通过考核板上的电路图了解其原理,并通过电脑设置故障,用仪表在检测点上进行检测查找故障位置,并排除故障,从而提高学生的排除故障能力,

5.使用该装置能学到分体式式空调器控制电路、电冰箱电子式控制电路的相关知识。空热泵分体空调部分具有以下制冷模式、制热模式、除湿模式、送风模式、四种工作模式。电冰箱部分分有冷藏箱、冷冻箱。工作模式有标准模式、节能模式、速冻模式三种工作模式。

6.在该装置上能够反复进行系统组装与焊接训练。整体采用开放式和拆装式结构设计,采用铜管固定装置对每个活动接头进行固定,有效的保证管路因反复拆装所造成的损坏,同时减少工作噪音。

7.采用铝型材拼装成桌面且桌面下面增加接水底盘,铝型材桌面干净美观,更重要的是焊接铜管时不会变形,接水底盘的设计解决了运行中冷凝器和系统管道产生的冷凝水,使水及冷冻油顺利流到接水桶中,保持设备清洁。

8.集制冷空调系统安装、冰箱系统安装、制冷系统电接线、压力检漏、抽真空、充注制冷剂与运行调试于一体,包含了制冷系统维修的全部步骤,能满足实训教学、实际工程训练,学生可以对各部件、管路、器件进行拆装、调试、运行,完成各种工作模式、工况调试和系统管路的实训,使整个装置能够完全满足实训教学、技能考核或技能竞赛要求。

四、空调冰箱组装与调试实训设备实训项目:

1、制冷工专用工具的使用

2、气焊焊枪的使用与焊接能力

3、空调制冷系统管路的组装能力

4、空调制冷系统的保压、检漏与制冷剂加充能力

5、空调控制电路的电气连接与调试能力

6、空调控制电路电气故障考核、故障分析与故障排除能力

7、电冰箱制冷系统管路的组装能力

8、电冰箱制冷系统的保压、检漏与制冷剂加充能力

9、东芝GR-204E直冷电子式电冰箱控制电路的电气连接与调试能力

10、东芝GR-204E直冷电子式控制电路电气故障考核、故障分析与故障排除能力

11、BCD-173GH智能温控电冰箱控制电路的电气连接与调试能力

12、BCD-173GH智能温控电冰箱控制电路电气故障考核、故障分析与故障排除能力

13、电冰箱制冷系统的故障判断与维修能力

14、学生的团队协调组织能力

15、电气识图和电气设计能力

空调电气控制电路部分设置有8个故障;

204E电冰箱控制电路部分设置有8个故障;

智能电冰箱控制电路部分设置有8个故障。

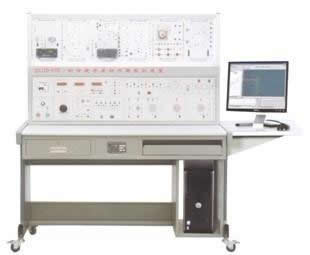

制冷电子基础技能实训装置

一、制冷电子基础技能实训装置简介

制冷电子基础技能实训装置根据国家劳动和社会保障部组织编写的《制冷设备维修工》职业技术、职业资格培训教材研制生产的,可以用于对初级制冷设备维修工、中级制冷设备维修工、高级制冷设备维修工考核及电气控制线路、实用电子线路进行实际操作,从而使学生的操作技能得到提高。该实训装置不仅可供学生学习锻炼,有利于开展技能鉴定、考核工作,更是制冷设备维修工技能考核的理想设备。本实训装置适用于大中专、高职高专、技工院校制冷专业等开设的制冷基础、制冷设备维修工、空调器维修、制冷装置及自动化、空调设备及维修、空调技术、空调器微电脑电路检修等专业课程。

实训装置也适合技工学校、职业培训学校、职教中心、鉴定站/所、制冷类专业《制冷设备维修工(初级、中级)》、《家用制冷设备原理与维修》、《小型制冷装置》、《小型制冷与空调装置》、《制冷装置电气控制系统原理与检修》等课程。

二、制冷电子基础技能实训装置特点制冷电子基础技能实训装置

1.电气控制线路或电子线路实训元件装在实训箱中,操作方便、更换便捷,具有可扩展功能

2.设备设有电压型漏电保护和电流型漏电保护器,确保操作者的安全;各测量仪表均有可靠的保护功能,使用安全可靠

3.可进行模拟故障设置,学生根据工艺分析故障可能产生的原因,确定故障发生的范围,并进行排故。有利于开展技能鉴定、考核工作

4.实训连接线及插座采用防触电的结构,使用安全、可靠、防触电

三、制冷电子基础技能实训装置基本配置及功能制冷电子基础技能实训装置

实训装置由实训台,实训挂箱等组成:

1.实训台

实训台包括空气开关、电源插座、交流电压表、交流电流表、温度表、直流电源、交流电源。

(1)交流电压表测量范围0~500V,用于实操训练过程中对交流电压信号的测量

(2)直流电流表测量范围0~200V,用于实操训练过程中对直流电压信号的测量

(3)温度表提供三位半数字温度表1只,测量环境温度及实操训练中待测点的温度

(4)直流电源提供±12V、±5V两组电源,一路可调直流电源1.3~18V,每路均具有短路、过流保护和自动恢复功能

(5)交流电源提供两组8.5V和两组17.5V

2.实训挂箱

序号挂箱编号挂箱名称功能

1JD-01元件单元实训箱:提供常用元件

2JD-02模拟电路基础实训单元箱:提供制冷电路中的复位电路;串、并联稳压电路

3JD-03电源电路单元箱:提供电源电路

4JD-04数字电路基础实训单元箱:提供555时基电路和R-S触发电路

5JD-05电子温控实训单元箱:提供电子温控电路图及线路板

6JD-06可控硅调速实训单元箱:提供可控硅调速电路图及线路板

7JD-07步进电机驱动实训单元箱:提供步进电机驱动电路图及线路板

8JD-08低温除霜电路实训单元箱:提供低温除霜电气电路图及线路板

9JD-09热泵空调电气实训单元箱:提供热泵空调电气电路图及线路板

3.实训桌

实训桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板,结构坚固,造型美观大方;设有两个大抽屉,用于放置工具及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实训桌还设有四个万向轮,便于移动。

四、制冷电子基础技能实训装置技术性能

1.输入电源:单相三线~220V±10%50Hz

2.工作环境:环境温度范围为-5℃~+40℃相对湿度<85%(25℃)海拔<4000m

3.装置容量:<0.2kVA

4.外形尺寸:1630mm×730mm×1300mm

五、制冷电子基础技能实训装置实训项目

1.二极管的特性与应用单元实训

2.晶体管的特性与应用单元实训

3.串并联型稳压电路单元实训

4.稳压电路应用单元实训

5.电源电路单元实训

6.数字电路单元实训

7.555时基电路单元实训

8.RS触发电路单元实训

9.3min延时电路单元实训

10.二次自动复位电路单元实训

11.电冰箱电子温控电路单元实训

12.低温除霜电路单元实训

13.可控硅调速电路单元实训

14.步进电机驱动电路单元实训

15.热泵空调电气电路单元实训

16.电冰箱电子温控电路综合单元实训

17.热泵空调电气电路综合单元实训

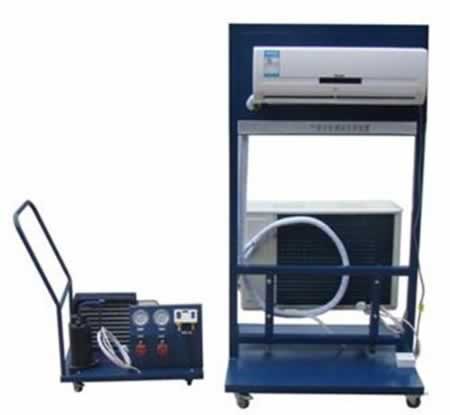

空调安装调试实训装置

一、空调安装调试实训装置简介

空调安装调试实训装置是根据教育部“振兴21世纪职业教育课程改革和教材建设规划”要求,按照职业教育的教学和实训要求研发的产品。适合高职院校、职业学校的制冷技术、制冷流体机械、家用制冷设备原理与维修、冷库与冷藏技术、制冷设备维修工(初级、中级)实训等教学实训装置。培养掌握空调与制冷技术专业理论知识和专业实践技能,从事空调、制冷设备及系统的技术升级、改造设计、安装、调试、维护、维修、技术管理等方面的技能应用型人才。

实训装置也适合技工学校、职业培训学校、职教中心、鉴定站/所制冷类专业《空调装配工》、《制冷设备维修工(初级、中级)》、《家用制冷设备原理与维修》、《空调装配工》、《小型制冷与空调装置》等课程。

空调安装调试实训装置

二、空调安装调试实训装置特点

1.实训装置直观展示了空调调试、安装过程所需常见工具,便于教学演示讲解及学生对课本知识的理解掌握。其中,,回收机组管路中设有视液镜可观察制冷剂状态;高压管路为红色部分,低压管路为蓝色部分。

2.整套实训装置集制冷剂R22回收机机组、抽真空系统机组、双组压力控制器机组等一体,整个系统真实完整,结构清晰、紧凑,满足专用工具实训与操作要求。为空调安装维修调试提供一个良好的操作平台。

3.系统采用真实的制冷专用工具实训(压缩机、翅片盘管式冷凝器、便携式焊炬、割管刀、胀管扩口器、双表修理阀、公/英制加液管、真空泵等),与实际教学接轨。

4.实训装置为学生提供一个操作平台,能让学生自主完成空调系统安装、调试、运行及维修等实训。

5.实训系统能对空调完成安装、调试、运行及维修等实训,有利于学生将理论应用于实际,并培养学生实际操作动手能力。

三、空调安装调试实训装置技术参数

1.输入电源:单相三线~220V±10%50Hz

2.装置容量:<1.5kVA

3.外形尺寸:1100mm×800mm×1700mm

4.制冷剂回收类型:R22
