在线及离线巡更系统,智能一卡通实训台

TRY-Y5在线及离线巡更系统实训装置

一、在线及离线巡更系统实训装置功能简介：

TRY-Y5在线及离线巡更系统实验实训装置能进行各种在线巡更系统管理和离线巡更系统操作演示、在线及离线巡更系统实验实训装置巡更控制器和离线巡更采集器的设置、巡更采集器的使用方法、在线巡更控制器和离线巡更采集器的工作原理、在线及离线巡更系统管理软件的使用方法、线路的设计与连接、故障的设置、判断及排除等实验和实训，并可与一卡通及小区系列中的其它设备联网进行各种综合实训。

二、在线及离线巡更系统实训装置技术指标：

工作电压：单相三线220V±5%50Hz

整机容量：＜300W

外型尺寸：150×70×180cm3

安全保护：具有漏电自动保护装置

故障设置：具有故障设置系统

在线及离线巡更系统实验实训装置

三、在线及离线巡更系统实训装置实训项目

一：在线巡更系统硬件的认识	二：在线巡更系统做卡及软件基本操作作
三：在线巡更系统软件高级操作	四：离线巡更器的设置和操作
五：离线巡更软件的操作	六：系统的设计与连接
七：故障的设置与排除	八：系统的结构与安装除

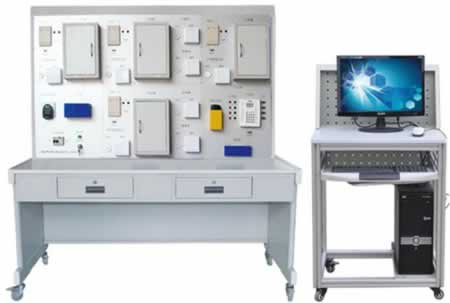

TRY-Y7智能一卡通系统实验实训装置

一、智能一卡通系统实验实训装置功能简介：

TRY-Y7智能一卡通系统实验实训装置能进行各种消费系统操作演示、考勤系统操作演示和门禁系统操作演示、智能巡检器的操作、消费机系统的设置、考勤机系统的设置、消费、考勤和门禁系统的原理、门禁机系统的设置，电控锁、电插锁、电磁锁的工作原理及安装调试，消费系统管理软件、考勤门禁系统管理软件和巡更系统软件的操作演示、线路设计，线路的设计与连接、故障的设置、判断及排除等实验和实训，并可与一卡通及小区系列中的其它设备联网进行各种综合实训。

二、智能一卡通系统实验实训装置技术指标：

工作电压：单相三线220V±5%50Hz

整机容量：＜300W

外型尺寸：150×70×180cm3

安全保护：具有漏电自动保护装置

故障设置：具有故障设置系统

智能一卡通系统实验实训装置

三、智能一卡通系统实验实训装置实训项目

一：考勤消费及门禁系统硬件的认识	二：门禁考勤系统基本功能的操作
三：门禁考勤系统软件的基本操作	四：门禁考勤系统系统管理操作
五：门禁考勤系统人事管理和考勤管理操作	六：门禁考勤系统系统查询和数据管理操作
七：消费系统的基本功能操作	八：消费机的操作
九：超级用户卡的操作	十：主管卡的操作
十一：操作员卡操作操作员卡操作	十二：消费实时采集程序的操作
十三：智能巡检器的操作	十四：离线巡更软件的操作
十五：系统的设计与连接	十六：故障的设置与排除
十七：系统的结构与安装除

TRYYZ-01智能型液压传动实验台

一、智能型液压传动实验台简介

TRYYZ-01C智能型液压传动实验台是根据的液压传动课程教学大纲要求设计的实验台。它采用先进的力士乐技术液压元件，加上独特的电气模块化控制单元，构成了插接方便、安全性能高、技术含量高的快速组合式液压传动教学实验台。该实验台覆盖了液压技术、传动继电器控制技术、PLC自控技术、传感器应用技术等多项技术，是一个功能全面的液压传动实验台。是一款适合高等院校、职业技术类院校的液压流体实验教学设备。设备采用开放、灵活的设计思路，可达到培养提高学生动手能力、设计能力、综合运用能力以及创新能力。

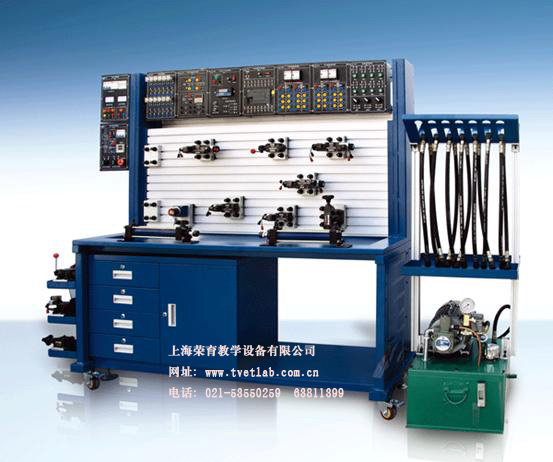

智能型液压传动实验台

RYYZ-01C智能型液压传动实验台图（外形以设计为准）

二、智能型液压传动实验台主要特点:

1.系统全部采用标准的工业用液压元器件，使用安全可靠，贴近工业化。所有液压阀采用先进的力士乐技术液压元件，性能参数完全符合教学大纲的要求，且完全符合工业应用标准；

2.实验回路即插即用：实验学员可以快速了解实验台功能，迅速掌握操作技能，并快速完成实验操作。连接方式采用快换接头，每个接头都配有带自锁结构的单向阀（即使实验过程中接头未接好而脱落，亦不会有压力油喷出，保证实验安全），内部密封材料运用密封材料——四氟材料密封圈，取代传统的丁腈材料，解决了其他大多数厂家尚未克服的漏油问题，保证实验过程的清洁干净；

3.实验控制方式多样化：实验回路可运用机械控制、传统的继电器控制、先进的PLC自动控制等多种控制技术，让学员门全方位、多层次的深入了解液压系统的控制多样化，从而锻炼学生的灵活应用能力；

4.实验设备具有很的的扩展空间：实验配置方案可根据具体要求进行配置，也可对实验设备增加元器件以及其他控制方式以增强实验台的功能，元器件均采用标准化接头，对后期所新增的元器件实验台均可兼容；

5.可编控制器（PLC）能与PC机通讯：实现电气自动化控制、可在线编程监控及故障检测，以及可以运用PC机与PLC对液压控制系统进行深入的二次开发等；

6.实验台移动式模块化设计：在实验台的设计上不仅综合了人机工程学、流行的设计理念、产品的特点等多方面的因素，尽可能的让实验台美观轻巧，符合审美要求，而且对实验台的可靠性、安全性、使用寿命等问题也毫不含糊，打破传统设计观念；

7.优良的液压供油系统：液压油泵采用法兰安装方式，大大的减小了工作运行噪音，并且液压供油系统在常规的基础上增加了安全阀等，起到二次保护作用，确保实验的安全；

8.安全等级高：实验台设计完全按照国家安全标准执行，所有电气控制均有接地保护、过载保护、短路保护、漏电保护等功能，具有较高的安全使用性能。

三、智能型液压传动实验台组成部分

智能型液压传动实验台简介实验台由实验工作台、液压泵站、液压元件、测试传感器、电气控制单元等几部分组成。

1.实验工作台

实验工作台以1.0MM-2.0MM厚的钢板为主框架，外形紧凑、结实、美观；

实验台表面采用除锈、亚光喷塑等处理，充分考虑适应各种实验室环境；

工业铝合金铝合金面板带“T”型沟槽，可方便、随意地安装液压元件、传感器等，搭接各种实验回路。

液压plc控制实验台,液压伺服控制实验台,液压泵实验台,液压万能实验台,智能液压实验台

智能型液压传动实验台

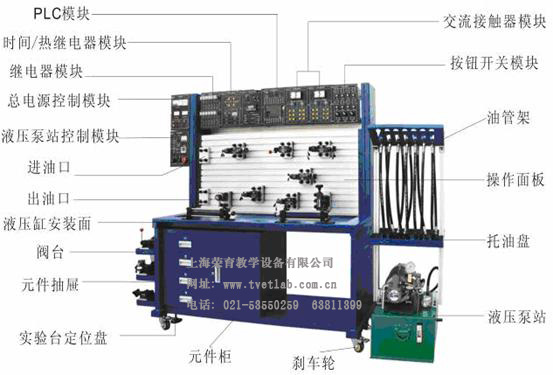

实验台结构简图

2.液压泵站：（注：可根据实际需求提供不同压力、不同类型、不同排量的液压泵站）

液压泵站：（注：可根据实际需求提供不同压力、不同类型、不同排量的液压泵站）

变量叶片泵：1台公称排量6.67ml/r,额定压力：7Mpa；

定量齿轮泵驱动电机：2.2KW；

油箱：公称容积40L；附有液位、油温指示计，吸油回油滤油器、空气滤清器等；

压油：32#抗磨液压油。

四、液压元件

所有液压阀均为力士乐技术工业液压阀，具体型号及种类详见配置清单；

液压元件种类众多，包含了执行元件、电磁方向控制元件、手动控制元件、速度调节元件、流量控制元件等多种元件；

每个液压元件均配有油路过渡底板，采用专用弹卡式底板固定，可方便、快速地将液压元件固定在铝合金型材面板；

每个液压元件的控制油口全部安装有开闭式快换接头，密封材料采用先进的四氟胶，取代传统的丁腈材料，可以保持5年以上不变形，不磨损。油路搭接、拆装方便，且密闭性能好。

五、智能型液压传动实验台主要技术参数：

电源：国家标准工业用电——AC380V、50HZ；

控制电压：安全控制电压——DC24V；

使用环境要求：防潮、防尘环境；

系统总功率：<=5.5KW;

系统安全使用压力：P<=7Mpa;

尺寸：1780×620×1680（mm）;

重量：约180Kg。

六、智能型液压传动实验台功能（实验项目）

液压传动基本回路实验：（三十余种回路）

压力控制回路：

溢流阀调压回路；

溢流阀单级远程调压回路；

多级溢流阀调压回路；

双向压力调整回路；

溢流阀缓冲回路；

溢流阀限制低压回路。

减压回路：

一级减压回路；

二级减压回路；

多级减压回路。

卸荷回路：

M型三位四通电磁换向阀中位机能泄压回路；

二位三通电磁换向阀卸荷回路。

卸压回路：

节流阀卸压回路；

溢流阀卸压回路。

速度控制回路：

节流阀控制的（进油、回油、旁油）节流调速回路；

调速阀控制的（进油、回油、旁油）调速回路；

差动连接增速回路；

电磁阀和调速阀串联的减速回路；

节流阀串/并联的二次进给回路

节流阀串/并联速度换接回路。

单向同步回路：

节流阀控制的同步回路；

调速阀控制的同步回路；

液压缸串联同步回路。

方向控制回路：

换向阀控制换向回路；

顺序阀控制的顺序动作回路；

行程开关控制的顺序工作回路；

压力继电器控制的顺序动作回路。

锁紧回路：

换向阀闭锁回路；

单向阀的锁紧回路。

平衡回路

顺序阀控制的平衡回路。

保压回路：

液控单向阀的保压回路。

可编程序控制器（PLC）电气控制实验，机电液一体化控制实验：

PLC的指令编程，梯形图编程的学习；

PLC编程软件的学习及使用；

PLC与计算机的通讯，在线调试、监控；

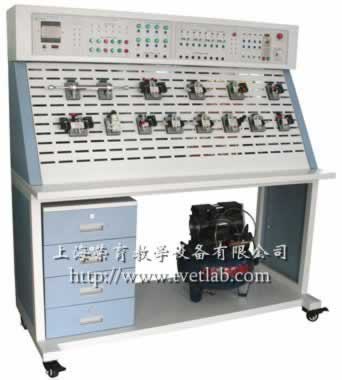

PLC在液压传动控制中的应用以及控制优化方案设计。TRYQDA-01气动实验台

TRYQDA-01气动实验台依据国家高等院校、职业技术院校的《液气压传动》、《气动控制技术》教学大纲、实验教学大纲，针对当前的实验教学现况而专业设计的气动教学实验台。该实验台覆盖了气动技术、传统继电器控制技术、PLC自动控制技术、传感器应用技术等多项技术，是气动技术和控制技术的完美结合。因此，该实验台是气动实验教学、气动控制技能实训、气动与传感器技术综合实训的综合实验台，也是一款比较适合于高等院校、高等技术院校、职业技术院校的气动技术实训平台。

一、气动实验台主要性能特点

1、覆盖了气动技术、继电器控制技术、PLC自动控制技术、传感器应用技术、上位机组态控制技术等多项控制技术；

2、模块化结构设计使得搭建实验简单、方便，各气动元件成独立模块，配有方便安装的底板，实验时可以随意在通用铝合金型材板上组建各种实验回路，操件简单快捷；

3、快速可靠的连接接头，拆卸简便省时，有效的提高了实验效率；

4、每个气动元器件、传感器元件及其他电器元件全部采用工业元件，性能安全、可靠；

5、低噪音的工作泵站，为实验是提供了一个安静的实验环境（噪声<60db）。

二、气动实验台主要技术参数

1、气泵主要技术参数：

电源：220VAC50HZ；

功率:465W；

流量:55L/mi；

储气罐容积：24L；

噪音:<=60db；

最大压力:0.75Mpa；

尺寸：40*40*52（cm）；

净重:22Kg。

2、使用电源：国家标准供电电源——AC220V、50HZ，带短路保护、漏电保护、过载保护等功能；

3、控制电压：安全控制电压—DC24V；

4、使用环境要求：防潮、防尘环境；

5、实验台外形尺寸（mm）：1500×620×1600;

6、实验台重量：约120Kg。

三、气动实验台实验项目

1、常用气动元件功能演示实验；	2、常见气动回路演示实验；
3、单作用气缸的电磁阀换向回路；	4、双作用气缸的电磁阀换向回路；
5、双作用气缸的气控阀换向回路；	6、单作用气缸的单向速度调节回路；气动实验台
7、单作用气缸的双向速度调节回路；	8、双作用气缸的进口调节速度调节回路；
9、双作用气缸的出口调节速度调节回路；	10、速度换接回路；
11、采用并联节流阀的缓冲回路；	12、互锁回路；
13、过载保护回路；	14、单缸连续往复控制回路；
15、双缸连续往复控制回路；	16、用行程阀双缸顺序动作回路；
17、用电气开关双缸顺序动作回路；	18、二次压力控制回路；
19、高低压力转换回路；	20、计数回路；
21、延时回路；	22、逻辑阀的应用回路；
23、双手操作回路；	24、节能回路；
25、残压排出回路；	26、自动手动并用回路。
