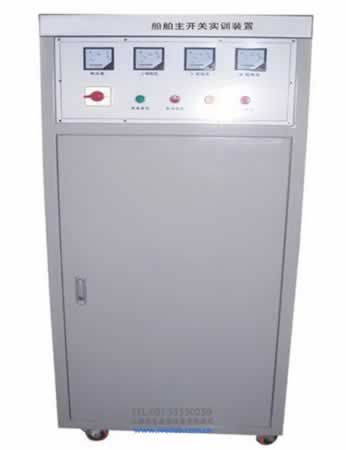

船舶主开关实训装置

船舶主开关实训装置
  • 型号:TRYCBK-06
  • 品牌:上海荣育
  • 所在地:上海
  • 供货总量:大量供货
  • 发货期限:商定
  • 价格:询价
  • 电话:021-63811399 / 021-53550259
  • 产品详情

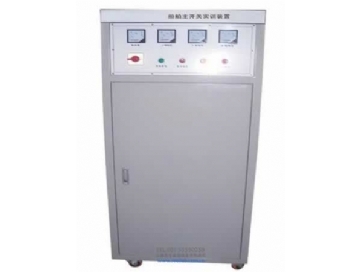

TRYCBK-06船舶主开关实训装置

一、船舶主开关实训装置概述

TRYCBK-06船舶主开关实训装置由电源控制开关、操作控制线路图铝面板、继路器控制线路铁面板、船用万能式空气继路器及自耦调压器等组成。本实训装置是为各航海职业院校的船舶电气和轮机工程等专业、社会船舶造修单位、船员培训机构的教学及培训考核而研制的。它适用于课堂演示、船舶主开关的操作及培训实习。

二、船舶主开关实训装置特点船舶主开关实训装置

1.面板上印有主开关控制电磁合闸原理图和脱扣示意图

2.配有电压表电流表来指示三相电压和电流

3.配有遥控分合闸按钮和分合闸指示灯

三、船舶主开关实训装置技术性能

1.输入电源:AC380V±10%  50Hz

2.工作环境:温度-10℃~+40℃,相对湿度<85%(25℃),海拔<4000m

3.装置容量:<1.5kVA

4.外型尺寸:700mm×600mm×1700mm

四、船舶主开关实训装置组成和配置

1.电源开关

用带漏电保护的空气开关控制柜子的总电源,柜子顶部装有风扇,当柜内温度偏高时打开风扇,为控制柜散热。

2.操作电气线路图

面板上印有主回路控制线路电磁合闸原理图及脱扣示意图,可直观地看出DW95控制回路工作原理。

3.断路器控制线路测试仪表区

面板上装有一个电压表和一个波段开关用于指示三相电压,三个电流表用于指示三相电流,这些元器件都直接安装在面板表面。

面板上还装有工作指示灯、操作按钮,用于对断路器状态的指示和控制。

4.船用万能式空气断路器

采用DW95系列真实元件,符合实际现场操作训练。

5.自耦调压器

系统配有自耦调压器模拟电网电压的欠压失压,使断路器的保护装置动作。

五、船舶主开关实训装置实训项目

1.了解万能断路器的工作原理

2.船用万能断路器分合闸操作

3.船用万能断路器保护操作
