船舶电工技能实训装置

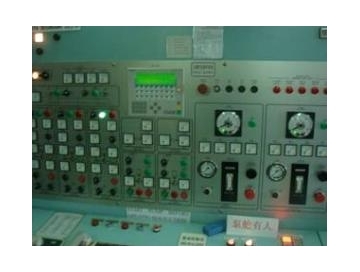

TRYCBK-01船舶电工技能实训装置

一、船舶电工技能实训装置简介

船舶电工（初级工）技能实训装置”是根据劳动部和原中国船舶工业总公司联合颁发的“中华人民共和国职业技能鉴定规范（考核大纲）”中对初级船舶电工的技能要求研制的。装置注重对知识点和技能的培训考核，可作为职业院校船舶类相关专业的实训教学设备，也可作为职业鉴定站（所）等相关机构的培训和技能鉴定。

二、船舶电工技能实训装置特点

1.采用实训台和组件相结合的形式，灵活和方便，可完成初、中级要求的全部技能培训和考核

2.电源、仪表、控制器件、控制线路等功能模块结构清晰、功能明确、操作维护方便

3.提供多样式的典型船舶电气线路，学生可自已动手操作，完成典型的电气控制线路的布线、安装与调试，通过训练有效提高学生的动手操作技能与调试分析能力

三、船舶电工技能实训装置技术性能

1.输入电压：三相四线～380V±10%50Hz

2.工作环境温度范围为：-5℃～+40℃相对湿度＜85%（25℃）海拔＜4000m

3.装置容量：＜3kVA

四、船舶电工技能实训装置配置

（一）电源控制台

1.交流电源

提供三相～380V、单相～220V固定输出的交流主电源，通过一台变压器隔离提供220V、110V、24V的船舶常用交流控制电源，电源输出具有过流及短路保护功能，带仪表指示。

2.直流电源

提供24V及220V的直流电源，输出具有短路保护功能，带仪表指示。

3.仪表

提供交流电压表、交流电流表，直流电压表、直流电流表、频率表等。

（二）单元电路

提供照明配电设备控制系统、照明灯具及其电路、报警及呼叫控制系统、启动器类控制系统电气线路、锚机和系缆设备电气线路；各元器件分别装在不同的挂板上，结构清晰直观，方便实训。

（三）实训桌

实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，结构坚固，形状似长方体结构，造型美观大方；设有两个大抽屉，分别用于放置工具及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实训桌还设有四个万向轮和四个固定调节机构，便于移动和固定。

五、船舶电工技能实训装置实训项目

1.照明配电设备控制系统电气线路

（1）照明配电箱系统

（2）正常照明系统

（3）应急照明系统

（4）低压照明系统

2.照明灯具及其电路

（1）荧光灯具及电路

（2）白炽灯具及电路

（3）防爆灯具及电路

（4）一灯双控典型电路

3.报警及呼叫控制系统电气线路

（1）轮机员安全报警系统

（2）机舱延伸报警系统

（3）冷库呼叫系统

（4）病员呼叫系统

4.启动器类控制系统电气线路

（1）直接启动控制电路

（2）正反转启动控制电路

（3）手动/自动启动控制电路

（4）自耦变压器降压启动控制电路

（5）星形/三角形启动控制电路
