电气设备及二次部分实训考核台

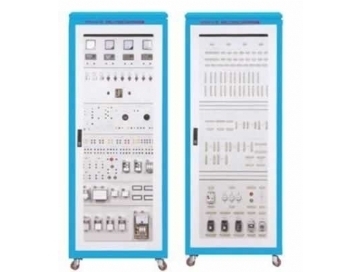

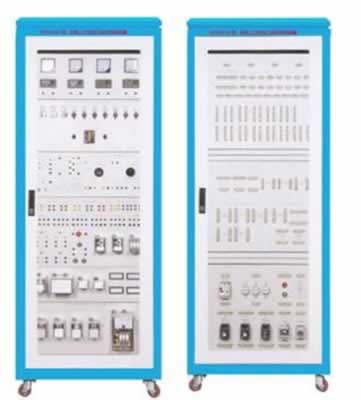

TRYDLX-01电气设备及二次部分实训考核台

电气设备及二次部分实训考核台特点

（1）清楚地反映典型工厂供电系统的一次和二次部分，综合采用多种工厂供电实际应用的电气设备，能够实现工厂供电系统的受电、输送、分配、控制、保护等实践技能训练要求。

（2）综合微机继电保护电量计量、PLC和工控组态等微机职能检测控制的相关技术，采用分层分布式控制方式，组建成集控制、保护、测量和信号为一体的综合自动化实训平台。

（3）系统结构清晰，运行灵活，操作可靠。

（4）实操性强，可提高学生动手能力的同时，加深对理论知识的了解。

2电气设备及二次部分实训考核台性能参数

（1）输入电源：三相五线制380V±10%50Hz

（2）输出电源：

l三相四线380V±10%10A50Hz

l单相交流220V±10%10A50Hz

3电气设备及二次部分实训考核台产品组成

3.1实训桌

铁质双层亚光密纹喷塑结构，桌面为防火耐磨高密度板，结构坚固，形状为长方体封闭式结构，造型美观大方，设有抽屉和储物柜，方便各种配件的保存。实训台有四个万向移动轮，其中两个带脚刹，便于移动或固定。

3.2电气自动化模块

实训台主操作屏由一次接线系统、2个电流继电器、1个电压继电器、1个时间继电器、2个中间继电器、电压电流信号源等组成。

3.3供配电自动化模块

实训台微机控制系统提供微机继电保护、工业触摸屏和PLC、负载等微机职能检测控制设备，采用分层分布式控制方式，组建成集控制，保护，测量和信号为一体的综合自动化控制系统。

采用模拟10KV高压变电所，以及车间用电负荷的供配电线路中涉及的微机继电保护装置、备用电源自动投入装置、无功自动补偿装置、智能采集模块以及工业人机界面等组成电气一次、二次控制、保护等系统；

4电气设备及二次部分实训考核台实训内容

4.1互感器实训

4.2开关电气实训

4.3二次部分实训

4.4考核实训

（21）音响监控的断路器控制回路

（22）不重复动作的中央信号装置

（23）自动重合闸前加速保
