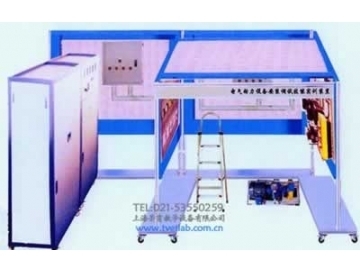

低压电气控制及内外线施工实训装置

低压电气控制及内外线施工实训装置
  • 型号:TRYDAZ-10
  • 品牌:上海荣育
  • 所在地:上海
  • 供货总量:大量供货
  • 发货期限:商定
  • 价格:询价
  • 电话:021-63811399 / 021-53550259
  • 产品详情

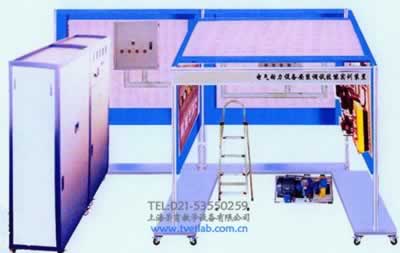

TRYDAZ-10低压电气控制及内外线施工实训装置

一、低压电气控制及内外线施工实训装置总体要求

TRYDAZ-10低压电气控制及内外线施工实训装置在结构上以建筑模型(包含电缆敷设管道模拟、变压器及配电室、二次接线及室内布线室等典型结构)为基础,由电缆敷设、电力变压器的安装、10KV低压电缆终端的制作、小型配电箱安装、线管布线、电动机的安装等部分组成,各部分既可独立实训,也可组合成系统综合实训。

1.电缆线路施工采用角钢挑架真实模拟现场电缆施工,包括低压电缆终端及中间接头的制作

2.电力变压器采用特殊制作的小型干式电力变压器进行接线、安装及核相测试等

3.断路器安装采用小型断路器来模拟现场少油断路器

二、低压电气控制及内外线施工实训装置技术性能低压电气控制及内外线施工实训装置

1.输入电压:三相四线制(或五线制)380V±10%50Hz

2.工作环境:环境温度范围为-5℃~+40℃相对湿度<85%(25℃)海拔<4000m

3.装置容量:<6kVA

三、低压电气控制及内外线施工实训装置装置配备

1.低压电气控制及内外线施工实训装置实训建筑模型

(1)建筑模型是以框架式结构和万能式网孔板相结合的形式,实训房间底脚装有带刹车的万向轮,可以方便的移动。学生可以在房间里对电气动力设备进行安装、调试实训。

(2)具有两个实训房间。一个实训房间模拟配电房(含有配电箱、低压开关柜、变压器柜),另一个房间为电气动力设备安装调试房间(可以完成电缆终端制作、电机实训、变压器实训、照明设备实训、线管、线槽、桥架布线)。

2.交直流电源、电气设备配备

(1)低压电气控制及内外线施工实训装置电源部分

三相四线380V市电经漏电保护器、接通总开关,由接触器通过起、停按钮进行操作送电,采用380V市电来模拟10kV电网进线电压。

提供直流220V(0.5A)励磁电源及0~250V(3A)连续可调稳压电枢电源(具有过压、过流及短路保护功能)各一组,并设有直流数显电压表及切换开关。

设有10kV指针式交流电压表三只指示输入的三相电源线电压。交流电源输出端设有过流保护及漏电保护功能。

(2)实训元器件一套:配有(1.6A-2.5A)低压断路器一只、RL1-153A螺旋熔断器三只、2A直插式熔断器2只、380V交流接触器五只、接触器辅助触头五只、(5.5-8A)热继电器一只、快动按钮开关四只、按钮开关盒一只、数字式电动机综合保护装置一套、控制变压器一只、功率电阻三只、整流板一只、交流220V通电延时继电器二只、交流220V断电延时时间继电器二只、直流欠电流继电器一只、直流220V欠电压继电器一只、过电流继电器一只、交流220V声控感应开关一只、交流220V单极开关一只、镇流器一只、日光灯一只、日光灯座一只、启辉器一只、启辉器座一只、交流220V白炽灯泡三只、螺口平灯座一只、单相感应式电度表一只、电流互感器一只、三相四芯暗插座一只、单相三芯暗插座一只、φ20线管、进口2025线槽各十米、接线端子四十只等低压电器,用于完成动力和照明设备安装调试实训。

(3)低电压开关实训柜一套:配有开关柜一套、400A胶板隔离开关一只、200ADW15万能式断路器一只,三相感应式无功电度表一只、三相感应式有功电度表一只、400V/100V电压互感器一只、5A/5A电流互感器三只、400V电压表一只、0~5A电流表三只、功率因数表一只、电压指示切换开关一只、4*40母线夹三只、4*40母线若干、30W散热风扇一只、220V指示灯三只、RL1-1510A螺旋熔断器三只、RT1810A直插式熔断器2只、通用型接线端子四十只等。

(4)变压器实训柜一套:配有变压器柜一套、5kVA干式变压器(带无载调压抽头)一只、40*40母线若干、智能型温湿度控制器一只、30W散热风扇一只、绝缘子若干。

(5)配电箱二套:配有配电箱两只、150A断路器一只、100A断路器一只、50A断路器三只、10A单相空气开关二只、10A三相空气开关二只、220V指示灯十二只。

(6)实训电缆一套:配有25M210kV带铠装电缆五米、25—50M2户内、户外、中间电缆附件各一套、电缆沟一组、挑架若干、电缆桥架二米。

(7)电动机机组、变压器:配有电动机安装平台一套、350W直流电机一台、1.1kW三相鼠笼式异步电动机一台、5kVA干式变压器一台带无载分接头,分别可以正负5%和10%无载调压。

(8)折叠式人字梯一把。

3.仪器工具

(1)配有电工常用工具二套:剥线钳一把、尖嘴钳一把、40W电烙铁一把、十字螺丝刀一把、一字螺丝刀一把、斜口钳一把等。

(2)仪器一套:钳形电流表一只,500V等级兆欧表一只,数字万用表一只等。

(3)电缆终端附件制作工具一套:交流220V带调温热风枪一只、YQK系列手动液压钳一把、铜鼻子三只、100W电烙铁一把、3M卷尺二把,小钢锯及锯片一套、电工刀一把等。

四、低压电气控制及内外线施工实训装置实训项目

(一)电气照明设备的安装

1.线管敷设

2.管内穿线与连接导线

3.灯具、开关插座安装

4.典型照明电路的安装及接线

(二)电缆线路的施工

1.电缆的耐压测试和绝缘检测

2.电缆支架的安装

3.电缆的敷设

4.电缆的户外式终端制作

5.电缆的户内式终端制作

(三)变配电设备的安装

1.变压器的安装

2.变压器的接线及检测

3.配电箱的安装

4.断路器的安装

5.配电箱的接线

6.电气二次接线

7.线管的敷设及布线

(四)电动机的安装

1.电动机的绝缘测试

2.电动机的就位安装

3.电动机的首末端判别

4.电动机机组的安装

5.电动机控制回路元器件的安装

6.电动机的接线与运行
