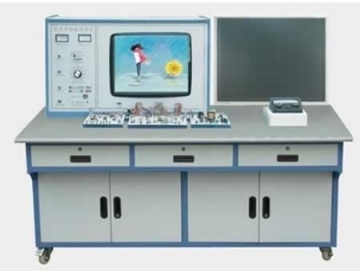

智能视听家电多功能实验设备

智能视听家电多功能实验设备
  • 型号:TRY-777
  • 品牌:上海荣育
  • 所在地:上海
  • 供货总量:大量供货
  • 发货期限:商定
  • 价格:询价
  • 电话:021-63811399 / 021-53550259
  • 产品详情

TRY-777智能视听家电多功能实验设备

一、智能视听家电多功能实验设备概述

TRY-777智能视听家电多功能实验设备吸收国内外先进教学仪器的优点,充分考虑实验室现状与发展,从性能和结构上进行了改进和创新,采用积木式结构,布局合理,使用方便,每个单元都可进行故障实验、测试、研究、分析,并且教师可自编自导实验,提高实验效果及学生动手能力。

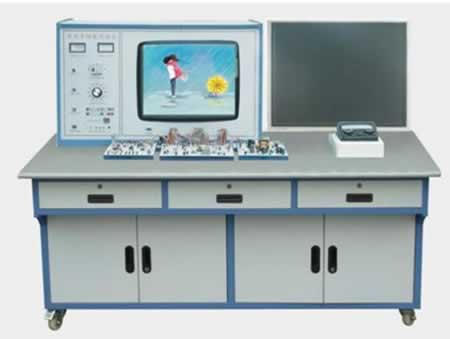

智能视听家电多功能实验设备

二、智能视听家电多功能实验设备技术指示

1、工作电源:AC220V±10%50Hz

2、外形尺寸:138高×80宽×160长cm

3、整机功率:<0.5KVA

4、人身安全保护:输入电源隔离,浮地设计,设备具有电压漏电保护装置,短路保护。

三、智能视听家电多功能实验设备功能

彩色电视机、电源采用光耦冷底板电源及AC输入输出保护功能。

1、彩色信号发生器:彩色信号发生器具有16种测试功能,即16种标准测试信号是来判答电视机的行、场线性是否正常,彩度、亮度、公共通道正常与否。

2、I2C总线控制单片彩色电视机,是当今世界的数字控制技术,开机关机为拉幕式,各种控制功能、调试、实验、维修都是通过遥控器进入工厂状态实验,(如行幅、场幅、场线性、RGB三基色,AGC、Atry、设置AV1、AV2十字线等)都是利用遥控器进行实验。主要集成LA76810、LC863328。

四、实验台主要配置

1、交流输入电表1只,交流电源经隔离变压输出电压表1只,行电压指示表1只,行电流表1只。

2、漏电开关1只,电源输入输出保险各1只,四连插板1只,安全隔离变压器1只,电压调节开关1只。

3、彩色信号发生即信号源1台。

4、25寸彩色显示器1台,内置彩色黑白高压包各1只,内置3W杨声器2只。

5、上海精益FM-500型指针万用表1台。

6、数字万用表:890B+1只

7、工具套件:剥线钳、尖嘴钳、镊子、无感起子一套等

五、功能与实验

1、三洋单片彩电(I2C总线控制)

2、32寸液晶电视机

六、全透明单元板配置

1、彩色电视机行输出电路单元一块

2、彩色电视机开关电源电路单元一块

3、I2C总线控制高频头、遥控、中放、解码、亮度电路单元一块

4、I2C总线控制输出电路单元一块

5、I2C总线控制视放电路单元一块

6、枕形效整电路单元一块

7、32寸液晶电视机一台

七、I2C总线控制三羊单片彩色电视机高频头中放、电脑控制解码,行场扫描电路单元、光耦开关电源

实验105-1无AV视频信号实验

K1是视频输入开关,断开无视频输入,闭合正常

实验106-2无音频信号实验

K2是VIDEO输入开关,断开无伴音,闭合正常

实验107-3有雪花无图像无伴音实验

K3是IF输入开关断开无图无声,闭合正常

实验108-4无图像或图像实验

K4是AGC开关断开AGC失控,闭合正常

实验109-5L波段无图无声实验

K6是L波段开关,断开L波段无图无声,闭合正常

实验110-6H波段收不到台实验

K7是H波段开关,断开H波段无图无声,闭合正常

实验111-7U波段收不到台实验

K8是U波段开关,断开U波段无图无声,闭合正常

实验112-8不能搜台或搜不到电台实验

K9是TV调谐电路开关,断开搜不到台闭合正常

实验113-9电脑不工作实验

K10是电脑5V工作电流,断开正机不工作,闭合正常

实验114-10缺R基色实验

K11是R基色开关,断开无R基色,闭合正常

实验115-11缺G基色实验

K12是G基色开关,断开无G基色,闭合正常

实验116-12缺B基色实验

K13是B基色实验,断开无B基色,闭合正常

实验117-13行不工作实验

K14是行输出开关,断开行不工作,闭合正常

实验118-14无字符显示实验

K15是行脉冲电路开关,断开无字符,闭合正常

实验119-15ABL电路实验

K16是ABL开关,断开亮度失控,闭合正常

实验120-16无字符显示实验

K17是场脉冲开关,断开无字符显示,闭合正常

实验121-17水平亮线实验

K19是25V电流开关,断开场无电源水平亮线,闭合正常

实验122-18遥控接收失灵实验

K22是遥控接收头输入电路开关,断开遥控失灵,闭合正常

实验123-19DATA、CLOCK电路实验

K21、K20是串行时钟,串行邮据电路,断开失控,断开失控,闭合正常

实验134-20 无伴音实验

K1伴音16V供电开关,断开无伴音,闭合正常。

实验135-21 正机不工作实验

K2 5V稳压供电12V开关,断开正机不工作,闭合正常。

实验136-22 水平亮线实验

K3遥控开机关机信号开关,断开水平亮线,闭合正常。

实验137-23 图象扭曲实验

507、400V滤波电容,焊开图象扭曲,闭合正常。

八、液晶电视机

一、液晶电视技术参数

显示型态32寸动态

原始最大分率:1024*768

颜色:16.7万

响应时间:6-16minisce

视角:(左/右/上/下)60/60、60/40

线条频率:31.47-60.02k

图像频率:50-75Hz

图像检查:数字、屏幕OSD、(自动图像设定)

控制:主电源自动选择菜单和切换

电源管理:VESA

最大耗电:60W

省电模式:5W

输入信号:RGB模拟信号0.7VP-P/75欧

同步:TTL分段

温度:(工作中)-40℃-50℃

湿度:(工作中)20%-85%

工作电压:110V-240V/50-60Hz

射频输入:47-870MHZ(75不平衡式)

视频输入:IVP*P(PAL/NTSC)

二、支持的操作模式

资料输入

分辩率水平频率(KHz)重直频率(Hz)画素频率(MHz)备注

640*35031.47P70.08N25.17DOS

720*40031.47P70.08N28.32DOS

640*48031.47P60.00N25.18DOS

640*48037.86P72.80N31.50VESA

640*48031.50P75.00N31.50VESA

1024*76848.36N60.00N65.00VESA

1024*76856.48N70.10N75.00VESA

1024*76860.02P75.00P78.75VESA

800*60035.16P56.25P36.00VESA

800*60037.86P60.32P40.00VESA

800*60048.08P72.19P50.00VESA

800*60046.87P75.00P49.50VESA

三、液晶电视常见问题排除

1、TV/AV状态下:

故障现象

原因及处理方法

无图像、无伴音

未接电源或插头接触不良。

接收机处于待机状态。

有图像、无伴音

音量没打开,按音量+。

图像无彩色

色度未打开,调整“图像菜单”中的色度项。

图像为黑白电视节目。

图像制式设置错误,进入“系统菜单”中的

“图像制式”选项进行设置。

伴音正常、无图像

电视信号干扰太大,显示器处于保护状态。

电脑无图像或颜色不正常

确定VGA转换线是否良好连接和电脑工作正常与否

遥控不能操作或不够灵敏

检查电池是否安装正确

电源电量不足或遥控信号阻挡、干扰。

图像有雪点或

斜线、竖线干扰

天线信号太弱、加放大器进行放大。

天线连接处接触不良,或引线芯断。

电视台出现故障。

2、PC状态下:

影像不清

A、请进入系统菜单,执行自动调整功能项。

B、使用VGA线是否过长:如果是,请用短一点的试一试。

C、选择正确的刷新率及分辨率。

图像的颜色有缺色

请检查VGA线是否完好,插接是否严紧。如果VGA插头中有任何脚弯或断现象,请更换。

看不到图像

A、显示器上的指示灯—红灯亮,请按一下POWER键,这时屏上就显示NOSIGNAL。是没有信号输入,请打PC机。如果显示OUTOFRANGE表示输入的信号模式超出显示范围。请参阅安装调整。

B、如果显示器上的绿灯亮,表示电源管理模式被激活。按下PC机上的任一键,即可,另外,机器电源本身也有电源管理模式。

如果按PC键盘无效,请按一下显示器上的POWER键。

C、显示器上的指示灯根本没亮,请检查电源插头。

图像失真的闪烁、晃动

请选择正确的分辨率,重新调整刷新整速度。

图像向某一个方面偏移

进入几何调整菜单,对图像的水平、垂直方向进行调整。
