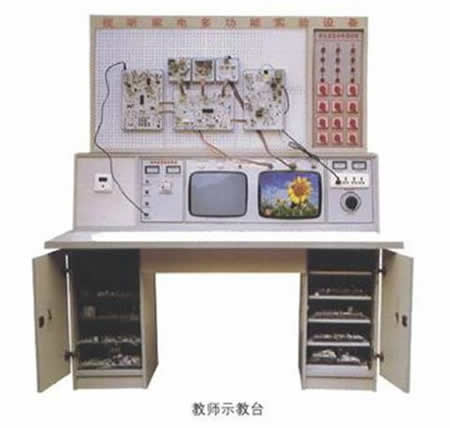

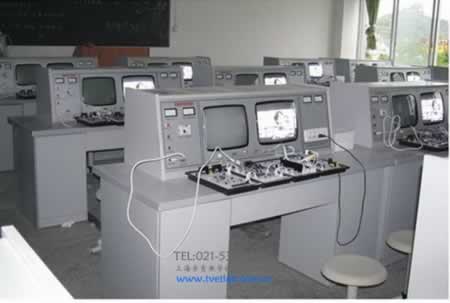

DVD七合一智能视听家电多功能实验设备

DVD七合一智能视听家电多功能实验设备
  • 型号:TRY-07E
  • 品牌:上海荣育
  • 所在地:上海
  • 供货总量:大量供货
  • 发货期限:商定
  • 价格:询价
  • 电话:021-63811399 / 021-53550259
  • 产品详情

TRY-07EDVD七合一智能视听家电多功能实验设备

一、DVD七合一智能视听家电多功能实验设备概述:

TRY-07EDVD七合一智能视听家电多功能实验设备吸收国内外先进教学仪器的优点,充分考虑实验室现状与发展,从性能和结构上进行了改进和创新,采用积木式结构,布局合理,使用方便,每个单元都可进行故障实验、测试、研究、分析,并且教师可自编自导实验,提高实验效果及学生动手能力。

二、DVD七合一智能视听家电多功能实验设备技术指示DVD七合一智能视听家电多功能实验设备

1、工作电源:AC220V±10%50Hz

2、外形尺寸:110高×80宽×160长cm

3、整机功率:<0.5KVA

4、人身安全保护:输入电源隔离,浮地设计,设备具有电压漏电保护装置,短路保护。DVD七合一智能视听家电多功能实验设备

三、DVD七合一智能视听家电多功能实验设备功能

彩色电视机、电源采用光耦冷底板电源及AC输入输出保护功能。

1、彩色信号发生器:彩色信号发生器具有16种测试功能,即16种标准测试信号是来判答电视机的行、场线性是否正常,彩度、亮度、公共通道正常与否。

2、TA东芝二片彩色电视机:具有绿色字符显示自动选台,自动存台,全自动遥控接收,PAL制等功能。电脑集成M50436,中段TA7680,解码TA7698,伴音AN5655,场扫描AN5512,波段转换LA7910。

3、收音机具有调频调幅功能,集成采用XC1191,功效采用LA4440,LA4440具有过压过流过热保护。

4、DVD机:DVD机兼容DVCD、SVCD、MP3、VCD等功能。

5、UPC黑白电视机:中级UPC1366,伴音UPC1353,场扫描UPC1031。

6、数码卡拉OK具有混响高低音,左右声道调节功能,混响采用BA5096。

7、录音机具有录放功能,中放采用LA3220、功放采用LA4440。智能视听家电多功能实验设备

四、实验台主要配置

1、交流输入电表1只,交流电源经隔离变压输出电压表1只,行电压指示表1只,行电流表1只。

2、漏电开关1只,电源输入输出保险各1只,四连插板1只,安全隔离变压器1只,电压调节开关1只。

3、彩色信号发生即信号源1台。

4、14寸黑白显示器1台,14寸彩色显示器1台,内置彩色黑白高压包各1只,内置3W杨声器3只。

5、黑白、彩电:收录音与实验台连接插座共6只。

6、指针万用表1台。

7、铝塑板34cm×117cm1块。

五、(七合一)功能与实验(机种配置)DVD七合一智能视听家电多功能实验设备

能完成下列机型的所有实验:

1、数码卡接OK、立体声功放。

2、全自动遥控彩色电视机(东芝二片)

3、调频调幅收音机

4、录音机

5、彩色信号发生器

6、DVD机(杜比AC-3解码)

7、UPC黑白电视机

六、(七合一)全透明单元板配置

1、1号板:收录机

●交流偏振荡电路单元

●调频调幅收音机电路单元

●录音放音音频放大电路单元

●录音机机芯电路单元

2、2号板:黑白电视机

●电源变压器电路单元

●整流滤渡电路单元

●黑白稳压电源电路单元

●立体声功率放大电路单元

3、3号板:黑白电视机

●场输出电路单元

●行输出电路单元

●同步分离行振荡电路单元

●视频放大电路单元

4、4号板:黑白电视机

●UPC黑白伴音功放电路单元

●UPC黑白中放电路单元

6、DVD机一台

7、数码卡拉OK电路单元

8、彩色电视机行输出一块电路单元

9、彩色电视机场输出一块电路单元

10、彩色电视机视放一块电路单元

11、彩色电视机高频头中放遥控电路单元

12、彩色电视机解码亮度放大电路一块单元

13、彩色电视机开关电源电路一块单元

七、东芝二片彩色电视机实验内容

一、遥控、中频放大,伴音中放电路单元实验内容20号电路单元

实验1-1无图无声实验

K28是IF输入开关,断开无信号输入中放、满屏雪花,闭合正常。

实验2-2雪花干扰图像实验

K29是中放前置放大供电电源12V开关、断开雪花干扰图像,闭合正常。

实验3-3无伴音或伴音不正常实验

K30是伴音中频信号输出开关,断开无伴音或,闭合正常。

实验4-4伴音不正常实验

K18是伴音中频信号输出开关,接通伴音对地伴音不正常,断开正常。

实验4-5无图像有声音实验

K17是视频输出开关,断开无视频信号输出,即无图像。

实验6-6遥控失灵实验

K27是遥控接收信号输入开关,断开遥控失灵。闭合正常。

实验7-6无字符实验

K12是字符振荡输出开关,断开无字符显示,闭合正常。

实验8-8无字符实验

K13是字符振荡输出开关,断开无字符显示,闭合正常。

实验9-9自动搜台不正常实验

K14是AFT电压断开自动搜台不正常,闭合正常。

实验10-10字符对比度不足实验

K15是字符B信号输出,断开字符对比度不足,闭合正常。

实验11-11U波段无图无声实验

K11是频段编码信号输出,断开频段U波段不工作,闭合正常。

实验12-12UV波段无图无声实验

K10是频段编码信号输出,断开频段U、V波段不工作,闭合正常。

实验13-13音量失控实验

K8是音量控制信号输出,断开音量失控,闭合正常。

实验14-14无亮度实验

K9是亮度控制信号输出、断开无亮度,闭合正常。

实验15-15色度失控实验

K16是色度控制信号输出、断开有彩色但色度失控,闭合正常。

实验16-16音量大无法控制实验

K1是音量开关,断开音量最大,闭合正常。

实验17-17色度失控实验

K2是色度开关色度最大,色度失控闭合正常。

实验18-18高度失控实验

K3是亮度开关,断开亮度最大,闭合正常。

实验19-19按键失控实验

K4是键扫描输出,断开所对应的按键失控,接通正常。

实验20-20按键失控实验

K5是键扫描输出,断开所对应的按键失控,接通正常。

实验21-21按键失控实验

K5是键扫描输出,断开所对应的按键失控,接通正常。

实验22-22按键失控实验

K7是键扫描输出,断开所对应的按键失控,接通正常。

实验23-23AGC电路实验

W1是AGC控制,AGC不对图像不清或无图像。

实验24-24字符水平位置实验

W2是字符水平位置,调动W2字符可左右移动。

实验25-25电台调谐实验

W3是电压调谐电位器,用来调谐电台信号。

二、彩色解码、Y放大帧振荡、行振荡电路单元21号

实验26-1白光栅无图像实验

K1是视频输入,断开白光栅无图像,闭合正常。

实验27-2无光栅实验

K2是行振荡信号输出,断开无光栅行不正作,闭合正常。

实验28-3无光栅实验

K3是行推动输出端,断开无光栅,闭合正常。

实验29-4水平亮线实验

K4是场振荡开关,断开水平亮线,闭合正常。

实验30-5回扫线实验

K5帧消隐开关,断开屏幕出现回扫线,闭合正常。

实验31-6UV分量实验

K7PAL/NTSC制式开关及延迟信号输入断开失去分量,闭合正常。

实验32-7U分量实验

K8是U分量输入,断开失去U分量,闭合正常。

实验33-8无彩色实验

K9是矩陈开关,断开无彩色,闭合正常。

实验34-9色度失控实验

K10是色度控制,断开色度失控,闭合正常。

实验35-10无光栅实验

K11是亮度控制端,断开无亮度即无光栅,闭合正常。

实验36-11无彩色实验

K12是APC滤波端,断开无彩色,闭合正常。

实验37-12对比度实验

R256电位器是对比度电位器,调整图像的对比度。

实验38-13亮度实验

R255是副亮度电位器,调节图像的亮度。

实验39-14行同步实验

R451是行频电位器,调节行同步。

实验40-15场同步实验

R351是帧电位器,调节场同步。

实验41-16色相位电路实验

R522是色相位电位器,调节色度信号的相位。

三、彩色光耦开关电源电路单元8号板

实验42-1无伴音实验

K1伴音16V供电开关,断开无伴音,闭合正常。

实验43-2正机不工作实验

K25V稳压供电12V开关,断开正机不工作,闭合正常。

实验44-3水平亮线实验

K3遥控开机关机信号开关,断开水平亮线,闭合正常。

实验45-4图象扭曲实验

507、400V滤波电容,焊开图象扭曲,闭合正常。

四、末级视放电路单元18号

实验46-1红色信号丢失实验

K1是R信号开关断开红色信号丢失,闭合正常。

实验47-2绿色信号丢失实验

K2是G信号开关断开绿色信号丢失,闭合正常。

实验48-3兰色信号丢实验

K3是B信号开关断开度兰色信号丢失,闭合正常。

实验49-4无绿色字符显示实验

K4是绿色字符开关,断开,无绿色字符显示,闭合正常。

实验50-5、亮平衡、暗平衡、三基色实验

电位器W1到W5是亮平衡、暗平衡、三基色调整电位器。

五、帧输出电路单元

实验51-1场下线性压缩实验

K1断开场下线性压缩,闭合正常。

实验52-2水平亮线实验

K2断开水平亮线,闭合正常。

实验53-3场幅压缩实验

K3断开场幅压缩,闭合正常。

实验54-4对场幅实验

R302是场幅电位器,对场幅进行调整。

实验55-5场线性实验

R312是场线性调节电位器。

六、行输出电路单元

实验56-1无光栅实验

K1是行推动信号,断开无光栅行不工作,闭合工作。

实验57-2M1至M5是主要测试点。

七、黑白电视机故障的演示

一2号板电源电路单元

实验58-1图像S形扭曲实验

K1是全波整波开关,断开只是半波整流,闭合正常。

实验59-2图像扭曲实验

K2是整流滤波电容,断开图像扭曲,闭合正常。

实验60-3整机不工作实验

K3是12V电源输出,断开整机不工作,闭合正常。

实验61-4b级对地电阻实验

K4是调整管b级对地电阻,闭合断开无明显反应供分析。

实验62-5稳压电源12V实验

W1是稳压电源调整,是调节稳压电源12V的高低。

二、3号板,黑白电视机末级视级,行、场扫描电路单元。

实验63-1垂直亮线实验

行输出电路K1是行偏转输出,断开垂直亮线,闭合正常。

实验64-2无光栅实验

行输出电路K2是行推动供电、断开无光栅,闭合正常。

实验65-3光栅缩小实验

行输出电路K3是行逆程开关,断开光栅缩小,闭合正常。

实验66-4场同步实验

场输出电路单元RP402是场频电位器,可调节场同步。

实验67-5场线性实验

场输出电路单元RP404是场线性电位器,调节场面性线性。

实验68-6场幅度实验

场输出电路单元RP403是场幅电位器,可调节场幅度。

实验69-7回扫线实验

场输出电路场消隐断开,屏幕出现回扫线。

实验70-8水平亮线实验

帧输出偏转断开,水平亮线,闭合正常。

实验71-9白光栅实验

视放K1、K2断开出现白光栅,闭合正常。

实验72-10对比度失控实验

视放K4断开对比度失控,闭合正常。

实验73-11行场不同步实验

同步分离K1断开行场不同步,闭合正常。

实验74-12行不同步实验

行振荡电路K2断开行不同步,闭合正常。

实验75-13行同步实验

7L1是行电位器,可调节行同步。增长合正常

实验76-14无光有声实验

断开7R15行不工作,无光有声。增长合正常

三、UPC中放伴音,4号板电路单元

实验77-1无图、无声、有光实验

拨去高频头杆座、无图、无声、有光。

实验78-2AGC实验

R216是AGC电位器。

实验79-3图像横向干扰实验

K2断开图像横向干扰。

实验80-4无声音实验

K3断开无伴音,即无声音,闭合正常

实验81-5音量大小实验

音量电位器是调节音量大小。

实验82-6音质实验

L302是伴音鉴频中周,调节音质。

实验83-7无声实验

拨掉喇叭线,无声,插上正常。

四、TA黑白电视机中放伴音电路单元

中放电路单元

实验84-1无图、无声实验

K1高放是AGC开关断无图、无声,闭合正常。

实验85-2无图像实验

K3断开无图像,雪花正常,闭合正常。

实验86-3白光栅有回扫线实验

K4断开无视频信号输出,白光栅有回扫线,闭合正常。

实验伴音电路单元

实验88-1无声音实验

K1断开无声音,闭合正常。

实验89-2无声音实验

K4断开无声音,闭合正常。

实验90-3无声音实验

K3断开无声音,闭合正常,

实验伴音功放电路单元

实验91-1无声音实验

K1断开无声音,闭合正常。

实验92-2声音失真实验

K3断开声音失真,闭合正常。

实验93-3无声音实验

K4断开无声音,闭合正常。

实验94-4声音轻实验

K5断开声音轻,闭合正常。

八、录音机收音机电路故障演示

1、收音机电路单元

实验96-1无声实验

收音机开关断开,无收音,闭合正常。

实验97-2无声音实验

K5断开无声音,闭合正常。

实验98-3无声音实验

K55断开无声音,闭合正常。

实验99-4声音小实验

K2断开声音小,闭合正常。

2、录音机电路单元

实验100-1无声实验

拨掉LA322D,录音机无声,扞上正常。

实验101-2扬声器无声实验

大拨动开关向上是录音状态,此时扬声器无声。

实验102-3扬声器有声实验

大拨动开关向下是播放状态,此时扬声器有声。

实验103-4扬声器无声音实验

电源无12V供电,扬声器无声音。

实验104-5声音快实验

声音快慢可以调节马达的调速电位器。
