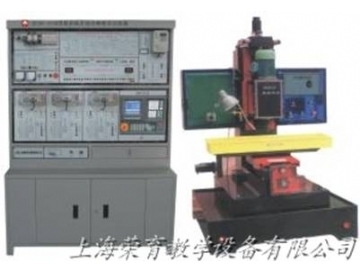

数控铣床综合实训考核装置

数控铣床综合实训考核装置
  • 型号:TRYSK-20B
  • 品牌:上海荣育
  • 所在地:上海
  • 供货总量:大量供货
  • 发货期限:商定
  • 价格:询价
  • 电话:021-63811399 / 021-53550259
  • 产品详情

TRYSK-20B数控铣床综合实训考核装置

产品简介:

TRYSK-20B数控铣床综合实训考核装置是我公司继TRY数控机床实验台系统推出后,面向市场开发的又一数控培训设备。适合高等职业学校、中等职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、数控技术应用、机械加工等专业和非机电类专业培训的必修课程模块《数控设备维修》、《数控加工技术》或选修课程模块、《机床电路维修》的教学实验与实训。还适合职业培训学校的安装、维修电工高级班,安装、维修电工技师班,安装、维修电工高级技师班和铣床工中、高级和技师的培训和鉴定。

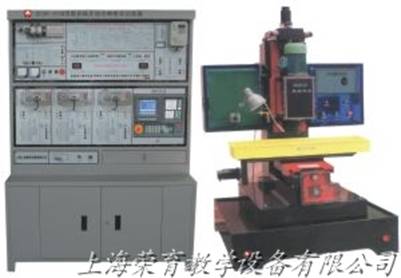

数控铣床综合实训考核装置具有以下独特优点:RYSK-20B型数控铣床综合实训考核装置

●该装置采用开放式结构、模块化设计,既可用于教学、用于操作演示也可用于现场装卸训练

●以市场占有率最高的SIEMENS数控系统为实训对象

●学生掌握数控控制原理,使得受训者在机械、电气等诸方面得到现场般的训练,使其留下深刻的印象

●涉及的内容丰富:数控系统、伺服单元、变频器、逻辑控制、低压电器、主电机、机械安装等

●柜内电器排布与选型完全按照现行机床生产厂家的模式

●结构新颖,造型美观,采用透明机床,内部机械传动结构和内装元器件一目了然。

●电气安装及调试、故障诊断维修、零件程序编制及图形模拟加工过程,达到工业生产现场实习效果。

一、数控铣床综合实训考核装置产品组成部分

TRYSK-20B型数控铣床综合实训考核装置是由西门子(SINUMERIK802Cbaseline)数控系统、机床电气控制接口板、主轴变频调速实验板、全数字交流伺服驱动及伺服电机运行及电机输入输出模块、开关电源以及RY125A型数控实训教学型铣床等组成。

二、可开设的实验实训考核项目

▲数控铣床802C系统操作编程实验(配125A铣床)

▲主轴变频单元的运行与故障诊断实验

▲全数字交流伺服电机运行与故障诊断实验

▲数控铣床电气控制设计与分析实验

▲数控各单元的连接、控制与故障诊断实验

▲低压电气元件的原理、性能和接线实验

▲PLC、编程、接线及在数控机床中的应用

▲数控铣床的冷却与照明及故障诊断实验

▲数控机床RS232通讯实验

▲数控机床电子手轮实验

▲丝杆螺距误差补偿实验

▲数控铣床故障设计排除考核28项

三、RY-125A型数控实训教学型铣床规格:

主轴钻夹头装夹范围

1-20mm

主轴转速范围

200-2500rpm

主电动机功率

1.5kw

工作台面积(长X宽)

840mm×250mm

工作台三向行程(X、Y、Z)

450×250×250mm

T型槽数及宽度

3×16mm

机床外形尺寸:长×宽×高

1300×1200×2100mm

重量

450kg

铣削对象

塑料、有机玻璃、石蜡

四、数控铣床综合实训考核装置技术性能:

1、输入电源:三相四线制380V交流电源。

2、结构:考核柜为铁质钣金喷塑结构,坚固耐用;

3、工作环境:温度-10℃–+40℃

4、整机功耗:<3KW

5、考核柜尺寸:1370×600×1890mm
