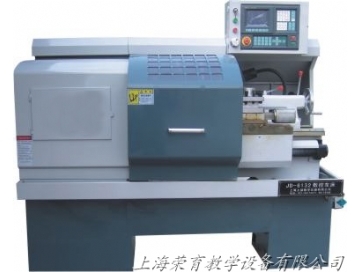

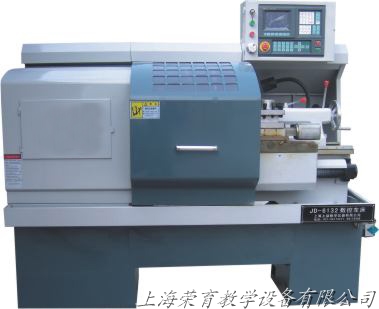

TRY-6132教学/生产两用型数控车床

1.教学/生产两用型数控车床简介

TRY-6132教学/生产两用型数控车床是设计精巧的经济型车床，配备高可靠性的华兴数控系统。即可用于教学培训，也可用于工厂生产。床身导轨选用耐磨铸铁，床鞍及溜板贴塑处理。进给传动采用滚珠丝杆副。外形全封闭防护。该机床采用机电一体化方式设计，采用四刀位自动回转刀架，操作简便、效率高，通过编程对各种盘类、轴类零件能自动完成内外圆柱面、圆锥面、圆弧面、螺纹等工序的切削加工，并能进行切槽、钻扩、铰孔等工作。此机床并且可与HK、2000型数控机床仿真软件实验室或HK、2003型机电一体化数控编程实验室进行通讯配套使用。

2. 教学/生产两用型数控车床技术参数:

项目	单位		项目	单位
床身上最大回转直径	mm	340	X轴快速进给(配步进)	mm/min	3000
横滑板上最大回转直径	mm	182	Z轴快速进给(配步进)	mm/min	6000
最大加工长度	mm	750	X轴定位精度	mm	±0.01
床身宽度	mm	320	Z轴定位精度	mm	±0.02
主轴转速范围	rpm	100-2100	X轴重复定位精度	mm	0.005
主轴内孔解锥度		莫氏6#	Z轴重复定位精度	mm	0.01
主轴通孔直径		52	尾座套筒锥度		莫氏4#
刀具数量	把	四工位	尾座套筒行程	mm	130
刀柄尺寸	mm	20	主电机功率	Kw	4
最小进给量	mm	0.001	机床净重	kg	1450
数控系统	可先配：广数、FANUC、SIEMENS、华中等，价格另仪。
