楼宇暖通监控系统实训装置

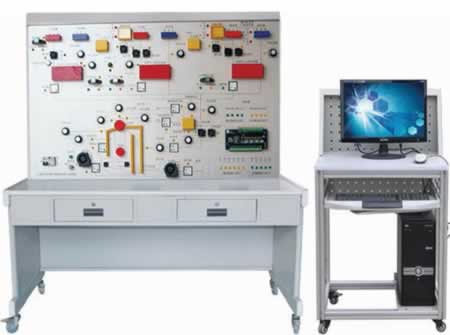

TRYL-03楼宇暖通监控系统实训装置

一、楼宇暖通监控系统实训装置实训功能：

TRYL-03楼宇暖通监控系统实训装置能进行各种锅炉暖通系统控制操作演示、楼宇DDC控制器的操作与编程、空调供水及锅炉监控系统、锅炉监控系统、热交换器监控系统、供暖供水及锅炉监控系统、报警及联锁保护功能的操作实训，系统软件的组态、配置与控制，系统软件的组楼宇暖通监控系统实训装置态、配置与控制，线路的设计与连接、故障的设置、判断及排除等实验和实训，并可与楼宇自控系列中的其它设备联网进行各种综合实训。

二、楼宇暖通监控系统实训装置组成：

楼宇给排水监控系统实训装置，控制部分全部采用实物，控制对象采用仿真模型，整个实训装置主要由DDC控制器、仿真水箱、多种水位传感器、多种电动水阀等组成。

三、楼宇暖通监控系统实训装置系统技术指标：

工作电压：单相三线220V±5%50Hz

整机容量：＜300W

外型尺寸：150×70×180cm3

安全保护：具有漏电自动保护装置

故障设置：具有故障设置系统

四、楼宇暖通监控系统实训装置实训项目

一：楼宇锅炉程序控制实训

二：楼宇锅炉水位自动调节控制实训

三：楼宇锅炉蒸汽压力自动调节控制实训

四：锅炉汽包水位与锅炉给水阀的联动控制

五：楼宇三冲量调节系统自动控制实训

六：锅炉除氧器压力与锅炉除氧器进汽阀的联动控制

七：锅炉除氧器水位与锅炉除氧器进水阀的联动控制

八：空调膨胀水箱与空调补水泵的联动控制

九：空调供水热交换器二次侧(低温)热水出口温度自动联锁控制

十：供暖供水热交换器二次侧(低温)热水供回水温度控制

十一：生活供水热交换器二次侧(低温)热水出口温度控制

十二：生活循环泵与生活调节阀的联动控制

十三：供暖热水回路中的循环水泵的控制

十四：线路故障的判断与处理

十五：设备故障的判断与处理

十六：设计并安装一个简易应用系统

十七：组态软件设计
