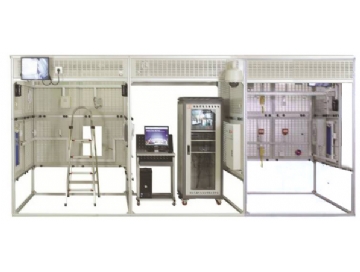

TRY-NLY01B型 楼宇智能化工程综合实训装置

TRY-NLY01B型 楼宇智能化工程综合实训装置
  • 型号:
  • 品牌:上海荣育
  • 所在地:上海
  • 供货总量:大量供货
  • 发货期限:商定
  • 价格:询价
  • 电话:021-63811399 / 021-53550259
  • 产品详情

                            TRY-NLY01B型 楼宇智能化工程综合实训装置

一、 TRY-NLY01B型 楼宇智能化工程综合实训装置  产品概述
    TRY-NLY01B型楼宇智能化工程综合实训装置是为职业院校、职业教育培训机构研制的楼宇智能化技术实训考核设备,根据智能建筑行业楼宇智能化的特点,在接近工程现场的基础上,针对实训教学进行了专门设计,包含了计算机技术、网络通信技术、综合布线技术、DDC技术等,强化了楼宇智能化系统的设计、安装、布线、接线、编程、调试、运行、维护等工程能力。它适合楼宇智能化工程技术、机电安装工程等相关专业的教学和培训。
    TRY-NLY01B型 楼宇智能化工程综合实训装置在结构上以智能建筑模型为基础,包含了智能大楼、智能小区、管理中心和楼道等典型结构,涵盖了对讲门禁、安防、视频监控、巡更系统、综合布线、一卡通系统、消防报警和DDC监控照明8个系统,各系统既可独立运行,也可实现联动。通过此系统进行项目训练,检验学生的团队协作能力、计划组织能力、楼宇设备安装与调试能力、工程实施能力、职业素养和交流沟通能力等。

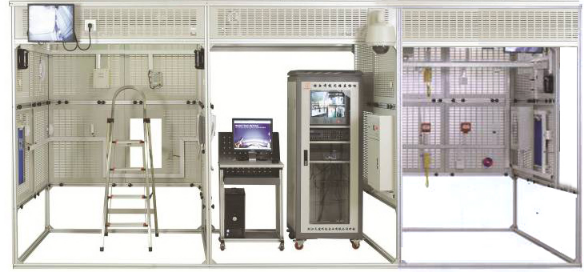

TRY-NLY01B型 楼宇智能化工程综合实训装置

二、 楼宇智能化工程综合实训装置  产品特点
1.实操性强:依据相关国家职业标准、行业标准和岗位要求设置各种实际工作任务,以职业实践活动为主线,通过“做中学”,真正提高学生的动手技能和就业能力。
2.适用面广:基于楼宇智能化的视频监控系统、对讲门禁系统、防盗报警系统、巡更系统、DDC照明系统的工作过程进行设计,可满足实训教学、工程训练及职业技能竞赛的需要。
3.模块化设计:由多种系统部件组成,既可将各系统作为独立的模块进行训练,也可将各系统组成综合的建筑智能化系统进行训练。
4.综合性强:培养学生的识图能力、常用工具和量具的选择及使用、材料选型和器件安装与运行、质量检验等综合能力。
5.配套教材齐全:为了增强教学效果及保障实训项目顺利开展,提供配套本设备使用的正规出版社出版《楼宇智能化系统安装与调试》、《智能楼宇系统操作与实训》、《楼宇自动化技术与应用》等教材。
6.可靠性高:为了保证本产品实训教学效果及确保产品质量稳定可靠,要求投标时提供省级以上部门出具的产品检测报告,原件备查。
7.规范性高:为了防止出现“三无产品”,交货时提供设备制造厂商名称、商标及出厂合格证等齐全的相关信息。
三、楼宇智能化工程综合实训装置  主要技术性能
1.输入电源:单相三线 220V±10% 50Hz
2.工作环境:温度-10℃~40℃ 相对湿度≤85%(25℃)海拔<4000m
3.装置容量:≤1.2kVA
4.外型尺寸:4660mm×1580mm×2310mm
5.安全保护:具有漏电压、漏电流保护,安全指标符合国家标准
四、楼宇智能化工程综合实训装置 系统结构与组成
1.楼宇智能安防布线实训系统采用模型模块化设计,由建筑模型、对讲门禁、室内安防、周边防范、视频监控、巡更、DDC照明控制等系统组成。
2.建筑模型由标准规格的铝合金工业型材和网孔式安装板组成,设有总电源箱。建筑模型分为智能大楼(小区)和管理中心两部分,安保区域设有单元门和单户窗,实现智能小区对讲门禁系统的设备安装、智能大楼室内安防系统的设备安装等工程训练,实现单元和单户可视对讲功能。
3.管理中心实现智能大楼(小区)的集中监控和管理,安装有管理中心机、视频监控台、监控计算机、巡更、DDC照明控制箱等典型管理设备。
4.在智能大楼(小区)内安装典型探测器(烟感探测器、红外探测器、玻璃破碎探测器、振动探测器、门磁等)、巡更点、红外对射,安保区域的房间窗户装有幕帘探测器,实现室内安防与周边防范功能。
5.在管理中心区域和智能大楼(小区)内,安装典型监控器材(半球摄像机、红外摄像机、枪机、快速球云台摄像机、网络摄像机等),实现关键区域视频监控,设有两台监视器,其中一台17寸液晶监视器,一台19寸液晶监视器。
6.功能区域之间采用工程桥架实现系统连接。系统中的各模块即可单独调试、运行,通过接线和配置,也可进行联动实训。
7. 器件的安装方式与实际工程一致,通过自攻螺丝与工程塑料卡件的配合使用,一名学生即可单独完成器件的安装;布线方式通过线槽或线管布线。
五、楼宇智能化工程综合实训装置  基本配置
(一)基本规格

序号

器材名称

器材规格或型号

数量

1

建筑模型

由铝合金型材框架和安装布线网孔板组成,规格:4660mm×1580mm×2310mm(长×宽×高),分为智能大楼、智能小区、管理中心等区域,器件采用自攻螺丝和工程塑料卡件配合安装。

1台

2

电脑桌

600mm×600mm×800mm

1台

3

钢凳

Φ300mm×450mm

1把

4

铝人字梯

900mm×250mm×1200mm

1把

5

DDC照明控制箱

600mm×450mm×150mm

1台

6

工程塑料卡件

20mm×10mm×11mm

300个

7

计算机

电脑1.M7150(E5800) 2.屏幕尺寸:19英寸 3.CPU 型号:Intel 奔腾双核 E5800 4.CPU频率:3200MHz 5.内存容量:2GB DDR3 6.硬盘容量:500GB 7200转,SATA2,7.内装操作系统,对讲门禁软件,室内安防软件,巡更系统软件,STEP3编程软件,组态监控软件

1台

★8

门禁管理系统软件

门禁门禁管理软件融合了先进智能卡技术,以全面的出入安全管理模式,带给用户功能强大,使用灵活的安防解决方案。这套软件集成了门禁控制、报警管理、CCTV联动控制和图像验证在内的完整功能,并可与用户网络内部的域用户信息进行同步,实现了真正的数据同步与共享。门禁管理软件通过RS485、TCP/IP或通用工业总线等方式,与前端设备进行联网通讯,可自动检测硬件的通讯状态,一旦出现通讯故障,软件可自动切换到备份回路,重新建立新的通讯连接。系统借助OREACLE 数据库的强大功能管理分布在全球范围内的数以万计的持卡人和控制器。任何一个控制终端授权之后,都可以通过网络访问服务器的所有或部分功能,方便了异地办公场所间的集中管理。
1).强大的数据处理能力,能管理30000个人员的门禁数据。
2).形象而合理的操作流程融合了多年的门禁经验。
3).自动化的用户名单管理,使得管理更科学、高效。
4).建立在多级管理角色上的权限管理,能保证用户数据的保密性。
5).实时的数据收集系统,能保证门禁数据及时反馈给管理者。

1套

★9

建筑电气控制仿真软件

以三维仿真交互技术和三维动画视觉表现及多媒体数字技术为核心,能进行三维电路分析、电气电路模拟电路考核、综合技能虚拟实训、电气基础训练、元器件识别检测。

1套

★10

实验室远程管理系统软件

1)该系统集成远程实验台电源管理系统,通过手机或其他移动终端系统监控查询学生实验台的电源开关状态;单独开启关闭学生实验台电源;全部开启或全部关闭实验台电源功能;定时开启关闭电源功能。
2)该系统还可通过 PC 控制终端进行实训考核,也可通过手持移动控制终端进行实训考核,可自由设定任意一处与电控模块引脚有关的各种常见故障,故障类型包括:线路断 路、对地短路、接触不良,偶发等故障现象。每套驱动模块可以设置 8 路大电流 5A 的 开路故障、16 路小电流 2A 的信号通路的开路、不良、偶发、短路等故障,共 24 路故 障设置。可根据需求扩展设置 64 路大电流 5A 的开路故障、128 路小电流 2A 的信号通 路的开路、不良、偶发、短路等故障,共192 路故障设置。可根据用户使用要求调整故障设置点的数量和故障设置类型。
3)所有配备驱动模块的实训设备,均可通过内置的专用新型无线数据传输模块无线组网, 实现远程集中管理。
4)用户可选择通过无线或 RS-232 串口通讯与其它实训设备配套的无线故障设置控制系统组成一个网络,系统可以联机考核也可以脱机考核,通过主控计算机控制每一台实训设备的故障设置、故障排除、参数设定、 远程起动、信息反馈、考核评分等功能。
5)集成无线多功能数据采集、分析、控制系统可实时长时间记录电压、电流等,并生成趋势曲线。
6)用户可以实现单机操作考核和联网考核。

1套

★11

消防控制仿真实训软件

1、虚拟消防喷水的手动操作,虚拟消防喷水的自动操作,根据虚拟火灾发出报警信号和告警铃声;
2、虚拟沿海消防给水设备的手动操作,给水设备的自动操作,能根据设定压力自动切换主水泵、备用水泵,以及虚拟变频器运行频率,使输出水压保持恒定;
3、虚拟模拟火灾消防操作;
4、虚拟触摸屏操作,模拟触摸屏操作各种电器操作;
5、虚拟管材加工及热熔机操作
4、虚拟模拟故障操作处理及设备维护操作;
5、实训装置能进行设备的360度旋转观察;



(二)系统配置

序号

器材名称

器材规格或型号

数量

(1)对讲门禁系统

1

彩色可视室外主机

GST-DJ6106CI

1台

2

普通壁挂室内分机

GST-DJ6209

1台

3

主机安装盒

GST-DJ-ZJYM

1只

4

管理中心机

GST-DJ6406

1台

5

联网器

GST-DJ6327B

1只

6

电源箱

GST-DY-18V2A

1只

7

层间分配器(4分支)

GST-DJ6315B

1只

8

通讯转换模块

K-7110

1个

9

管理软件

GST-DJ6000

1套

10

非接触卡

RFID02A

2张

11

免提可视室内分机

GST-DJ6956AB

1台

(2)室内安防及周界防范系统

12

震动探测器

T971A

1只

13

玻璃破碎探测器

PA-456

1只

14

感温探测器

SS-163

1只

15

烟雾探测器

LH-94(II)

1只

16

可燃气体探测器

LH-88(II)

1只

17

被动红外探测器

DS820iT-CHI

1只

18

门磁

HO-03

1对

19

红外对射探测器

DS422i-CHI

1对

20

声光报警器

HC-103

1只

21

家用紧急求助按钮

HO-01B

1只

22

被动红外幕帘探测器

DC12V

1只

23

大型报警主机

DS7400xi-CHI

1台

24

液晶键盘

DS7447V3

1台

(3)视频监控系统

25

高速球摄像机

DS-2AE7162-A

1台

26

彩色半球摄像机

DS-2CE56C0T-IT3

1台

27

矩阵主机

MT-AV0808

1台

28

硬盘录像机

DS-7816HQH-F2/N

1台

29

15寸液晶监视器

NE-017

1台

30

红外摄像机

DS-2CE16C0T-IT3

1台

31

枪机

DS-2CD2820F

1台

32

支架

7152-A

2个

33

液晶监视器

HAV-PD1921E

1台

34

硬盘

WD10EZEX 1T

1块

35

单头音频线



4根

36

自动光圈镜头

SSV0358GNB

1个

(4)巡更系统

37

巡更巡检器

L-9000中文机

1台

38

通讯线

L-9000

1根

39

充电器

L-9000

1个

40

信息钮

ID-EM

6个

41

软件

L-A1.0

1套

(5)综合布线系统

42

程控交换机



1台

43

RJ45配线架



1套

44

以太网交换机



1台

45

电话程控交换机



1台

46

电话配线架



4套

47

底盒



10个

48

电话模块



10个

49

网络模块



10个

50

电话机



4个

51

RJ45水晶头



100个

52

RJ11水晶头



100个

53

网络线钳



1把

54

打线钳



1把

55

线缆测试仪



1个

(6)DDC照明控制系统

56

网络摄像机、交换机、配套工具及耗材

网络摄像机、摄像机支架、交换机、网线钳、线缆测试仪、钢锯、锯条、卷尺、记号笔、网线、PVC线管、弯头、迫码、杯疏等

1套

(7)一卡通系统

57

ID卡水表

DN201000脉冲/T

1套

58

ID卡电表

AC220V\10A

1套

59

ID卡气表

MSG2.5立方,左进右出

1套

60

收费读卡器

USB,5V <500MA

1套

61

一卡通管理软件

智能V1.0

1套

62

消费机



1套

63

消费管理软件



1套

(8)耗材类

64

工程塑料卡



300个

65

23芯线

2卷

66

23芯线

2卷

67

16芯线

1卷

68

16芯线

1卷

69

屏蔽双绞线

2芯

20米

70

视频线

SYV75-3

1卷

71

BNC插头



20个

(9)工具

72

剪刀



1把

73

烙铁

40W

1把

74

剥线钳



1把

75

螺丝刀

小一字

2把

76

螺丝刀

小十字

2把

77

螺丝刀

长柄十字

1把

78

尖嘴钳



1把

79

斜口钳



1把

80

焊锡丝



1卷

81

万用表

3位半

1个

82

内六角扳手

φ6

1把

83

三角套筒



1把

(10)消防报警联动实训系统

84

智能消防控制主机



1台

85

总线式智能温度传感器



1个

86

总线式智能燃气传感器



1个

87

总线式智能烟传感器



1个

88

消防警灯



1个

89

输入/输出模块



1个

90

输入模块



1个

91

总线式消防专用手动报警模块



1个

92

智能消防控制主机



1台

93

总线式智能温度传感器



1个

六、通过项目任务实施,可考察的职业能力要求
1、建筑智能安防布线的实施能力
2、对讲门禁系统安装、接线与调试能力
3、室内安防与周边防范系统安装、接线与调试能力
4、视频监控系统安装、接线与调试能力
5、巡更系统安装与调试能力
6、DDC照明系统安装、接线、编程与调试能力
7、综合布系统设计管理实训能力
8、一卡通管理系统实训能力
9、系统运行维护能力
10、消防报警联动系统元件、作用、组成和原理的认识实训
11、火灾和报警联动模拟操作实训
12、消防主机面板上指示灯和按键功能操作实训
13、消防主机状态的认识操作实训
14、消防主机基本功能操作实训
15、修改时间操作实训
16、修改密码操作实训
17、不同密码权限的操作实训
18、通讯管理操作实训
19、本机自检操作实训
20、打印管理操作实训
21、系统初始化操作实训
22、总数查询操作实训
23、本机信息操作实训
24、事件记录查询操作实训
25、火警记录查询操作实训
26、设备启停操作实训
27、按组回路编辑操作实训
28、单点回路编辑操作实训
29、屏蔽开放操作实训
30、自动登录操作实训
31、联动编程操作实训
