立式电力拖动实验台,通用电工实验室设备

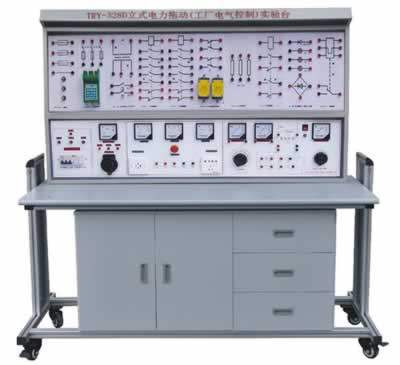

TRY-328D立式电力拖动(工厂电气控制)实验台
一、立式电力拖动(工厂电气控制)实验台简介
TRY-328D立式电力拖动(工厂电气控制)实验台根据电气原理实验和实训、考核着重点的区别，设备对实验与实训考核采取二套不同的实验元件和方法来实现。而且实验与实训考核在不能的功能区完成；电气原理实验在实验屏上完成，实训考核在桌面上利用通用九孔底板和特制元器件实验盒来完成工厂电气继电线路技能训练。实现功能完善，一机多用。
二、立式电力拖动(工厂电气控制)实验台特点：
（一）、实验部分：
1.元器件均已安装在单元盒盒体内，实验安全可靠。
2.元器件接线端口均已引至单元盒面板自锁紧接线柱上，避免实验反复拆装螺丝、铜件而缩短元器件使用寿命。
3.采用自锁紧叠插式连接线实验连线方便、快捷，在较短的课时内有充分时间完成实验。
4.元件单元盒在实验屏上可任意移位、拆卸、易保管。
5.元件盒后盖压卡式结构，装卸方便，以便于维修和观察内部元器件结构。
6.具有直流电机实验，大大提高实验室的利用率、管理水平、规划程度和经济效益。
7.整体结构紧凑，外形美观大方，组装方便，它是各类高等院校、中等院校、技校、职业学校、培训考核机构工厂电气控制设备理想换代产品。
（二）、实训考核部分：
1.元器件已装在特制的底座上，实训时选择合适位置插入通用九孔底板就可根据规划要求连线实训，一改过去用螺丝固定、单一位置的死板繁琐的方法。
2.实训元器件可重复利用，固定元器件不需钻孔，元器件存放有专门储存柜，管理方便。
3.利用现有的元器件，用户可自由设计更多的实验实训考核项目。
三、立式电力拖动(工厂电气控制)实验台结构与功能（以二十四座为例）：
1、学生桌：配有学生桌12张，尺寸：148×75×130cm，桌面中央设置九孔通用插板，一桌二座，桌子下部为元件储存柜，中间抽屉放置常用工具等。
2、示教台：能分别控制12台学生实验台的电源，示教屏具有讲解、演示功能。
3、实验屏：实验屏由实验单元板及铁质喷塑材料组成，单元盒面板注塑而成，背面安装元器件，并配有塑料护罩，使学生触及不到带电部位。护罩与面板结合采用较科学的压卡式结构，维修拆装方便。面板经丝印，构成不用的元器件线路符号，元器件接线端均由面板上的接线柱引出。
4、电气控制实验台(每桌配置1台)：
(1)电源输入指示。
(2）UFU、VFU、WFU三相电源输入熔断器。
(3)电源总开关：具有漏电、过载、短路保护功能。
(4)电压换相开关：用来观察三相线电压，450V电压表指示。
(5)电流表2A3只，分别指示U、V、W电流输出值。
(6)急停按钮：按到底切断实验台电源。
(7)三相四线输出接线座。
(8)三相电源插座。
(9)220V市电插座，供外接仪器使用。
(10)电源开关：控制“交直流调压电源”。
(11)FU：交直流调压电源保险座。
(12)0-240V交流输出：0-240V交流输出接线座。
(13)0-240V直流输出：0-240V直流输出接线座。
(14)电压表250V：指示调压电源的输出电压值。
(15)Ra、Rf调节旋钮。
(16)Ra、Rf接线座。
(17)Ra、Rf指示表。
四、立式电力拖动(工厂电气控制)实验台实验器材配置：
(一) 实验单元板(每台)
|
编号 |
名称 |
型号及规格 |
|
WBD-X-01 |
熔断器 |
3只2A |
|
WBD-X-02 |
交流接触器 |
CJ10-10A380V4只 |
|
WBD-X-03 |
信号灯、二极管、整流桥 |
|
|
WBD-X-04 |
降压电阻 |
510/50W3只 |
|
WBD-X-05 |
变压器、开关 |
BK-25380V/6.3V+63V |
|
WBD-X-06 |
行程开关 |
LX190014只 |
|
WBD-X-07 |
按钮开关 |
LA19380V/5A |
|
WBD-X-08 |
倒顺开关 |
KO-3380V/10A |
|
WBD-X-09 |
三相闸刀 |
HK8-16/3 |
|
WBD-X-10 |
三相双投闸刀 |
380V/15A |
|
WBD-X-11 |
热继电器 |
R16B-20/32只 |
|
WBD-X-12 |
时间继电器 |
JS7-2A380V2只 |
|
WBD-X-13 |
电路接点扩展板 |
(二)实训考核元器件(每台)：
交流接触器4只，信号灯1只，整流二极管1只，大功率电阻3只，钮子开关1只，行程开关4台，3H铁壳按钮1只，倒顺开关1只，三相闸刀1只，三相双投闸刀1只，热继电器1只，时间继电器1只，变压器1只，三相180W电机2台，直流电机1台。MF47万用表1只，兆欧表1只，钳形表1只，1套尖嘴钳、螺丝刀、剥线钳等工具，导线若干。
五、实验实训考核项目：
|
1．闸刀开关正转控制线路； |
2．接触点动正转控制线路； |
|
3．具有自锁的正转控制线路； |
4．具有过载保护的正转控制线路； |
|
5．倒顺开关控制正反转控制线路； |
6．接触器联锁的正反转控制线路； |
|
7．按钮联锁的正反转控制线路； |
8．按钮接触器复合联锁控制线路； |
|
9．自动往返行程控制线路； |
10．接触器控制串联电阻降压起动线路； |
|
11．时间继电器控制串联电阻降压控制线路； |
12．手动Y/△降压起动； |
|
13．接触器控制Y/△降压起动； |
14．时间继电器控制Y/△降压起动； |
|
15．QX3-13型Y/△自动起动控制线路； |
16．半波整流能耗制动控制线路； |
|
17．全波整流能耗制动控制线路； |
18．C620车床电气控制线路； |
|
19．手动降压起动； |
20．单相运行反接制动控制线路； |
|
21．电动葫芦电气控制线路； |
22．C6163车床电气控制线路； |
|
23．控制电路联锁控制线路； |
24．主电路联锁控制线路； |
|
25．直流电机启动； |
26．直流电机的调速； |
|
27．直流电机反转； |
28．直流电机制动实验； |
|
29．直流电机拆装训练； |
30．直流电机检修训练。 |
……自由设计项目。
TRY-18A通用电工实验室设备
一、通用电工实验室设备技术才能：
(一)电源及参数
1、输入工作电源：三相四线
2、输出电源及信号
A单元：三相四线
B单元：交流3、6、9、12、15、18、21V
C单元：双路稳流稳压电源（具有过载及短路保护功能），二路输出电压都为0～30V，由多圈电位器连续调节，输出最大电流为2A。
电压稳定度：<10-2负载稳定度：<10-2纹波电压：<5mv
D单元：直流稳压5V，电流0.5A
E单元：交直流电压0～240V连续可调，电流2A
F单元：220V电压输出，供外接仪器使用。
3、单次脉冲源：两组相互独的单次脉冲源，各自每次均可输出一对正负脉冲
(二)函数信号发生器（正弦波、三角波、矩形波）
①频率范围：5HZ-550KHZ分五个频段
②频率指示：由HZ表直接读出
③电压输出范围：正弦波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V
三级衰减：0db、20db、40db具有连续细调
矩形波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V，幅度连续可调
三角波：5HZ-550KHZ>１V
(三)音频功率放大器：
输入音频电压不低于10mv，输出功率不小于1W，音量可调，内有喇叭，用于放大器电路扩音，也可作信号寻迹仪器使用。
(四)绝缘电阻：>5MΩ
(五)漏电保护：漏电动作电流30MV
二、通用电工实验室设备实验台结构：
1、实验台外壳尺寸：123×35×20cm
2、三相保险座
3、三相电源输入指标
4、总开关：实验台电源总开关，带
5、试验按钮：试验漏电开关漏电功能
6、电源输入指示1只
7、电源输出指示3只(红、绿、黄三色)
8、交流电压表：指示输出线电压
9、电压转换开关：与电压表配合使用，监示
10、接线座5只：A单元三相四线及地线输出
11、电流表W相电流输出指示
12、O/I开关：三相四线电源输出控制
13、接线座2只：B单元交流低压电源输出
14、电表(2A)：B单元交流电流指示
15、旋钮：B单元3-24V交流低压选择输出
16、开关：C单元双路直流稳压电源开关
17、旋钮：C单元双路Ⅰ路稳流调节
18、旋钮：C单元双路Ⅱ路稳流调节
19、接线座2只：C单元Ⅰ路直流稳压输出
20、保险座：C单元双路稳压电源保险
21、电表4只：双路稳压电源电压、电流指示
22、接线座：D单元直流5V稳压输出
23、电表：D单元电流0.5V输出指示
24、开关1：控制各低压交流电、信号源
25、开关2：控制E单元交直流调压电源
26、电表：E单元交流电压输出指示
27、接线座4只：E单元交流、直流输出口
28、旋钮：E单元0～240V电压调节
29、插座：G单元220V输出插座
30、旋钮：音频功率放大器音量调节
31、接线座2只：音频信号输入
32、按钮：单次脉使能开关漏电、过载保护
33、接线座3只：单次脉冲输出口
34、电表：函数发生器正弦波输出电压指示
35、旋钮：正弦波输出三级衰减幅度粗调
36、旋钮：正弦波输出口
37、接线座：正弦波输出口
38、旋钮：矩形波输出幅度调节输出线电压的大小与对称情况
39、接线座：三角波输出口
40、旋钮：函数信号发生器频率细调
41、接线座：矩形波输出口
42、旋钮：函数信号发生器五级频率粗调(提高安全系数)
43、电表：函数发生器输出频率指示
44、万用表：500型
45、实验桌面尺寸：160×70cm
46、通用电路板：规格35×90cm，元件盒在其上任意拼插进行实验
47、储存板：放置元件盒
48、左储存柜：放置储存板（带门锁）
49、抽屉：放置常用工具
50、右储存柜：放置储存板（带门锁）
51、示波器：型号不限（用户自备）
52、工具
三、通用电工实验室设备结构与配备
（一）实验桌:一台二座，桌外形尺寸:160×70×80cm。桌中央配置通用电路板。每张桌配有一粒胶皮板，以保护通用电路板及桌面(如需要在其上放置电机、焊接等)。桌下部是元件储存柜，放置元器件。
（二）实验台:学生实验桌及示教控制台各配备一台。
(三)示教控制台:1台示教控制台，分别控制12台学生台的电源，通用电路板演示屏立在实验台上，尺寸150×70cm，用于讲解、演示。
（四）实验器材配备:13台180W电动机，26只时间继电器，26只热继电器，65只交流接触器，117只交直流电表，13只万用表，13套剥线钳、螺丝刀等工具，13套实验所需电阻、电位器、电感线圈、变压器、二极管、三极管、集成电路、集成座、传感器件等元件盒（元件已装在元件盒内）。
四、通用电工实验室设备实验台实验内容
|
1、电工测量仪表的使用 |
2、交流电路参数的测量 |
|
3、常用元件的识别与检测 |
4、正弦交流电路中RLC元件的特性 |
|
5、线性元件与非线性元件的伏安特性 |
6、RL及RC串联电路实验 |
|
7、电源的外特性 |
8、RLC串联谐振电路 |
|
9、电位值、电压值的测定 |
10、日光灯电路的连接及功率因数改善 |
|
11、电流表和电压表的扩程 |
12、三相负载的星、三角接法 |
|
13、基尔霍夫定律的验证 |
14、三相电路及功率的测量 |
|
15、验征楞次定律 |
16、R-C选频网络的研究 |
|
17、迭加原理与互易定理的验证 |
18、二端口网络研究 |
|
19、戴维南定理与诺顿定理的验征 |
20、单相变压器实验 |
|
21、电压源与电流源的等效变换 |
22、互感电路实验 |
|
23、受控源特性的研究 |
24、三相异步电动机的使用与起动 |
|
25、一阶电路实验 |
26、三相电动机继电接触控制的基本电路 |
|
27、二阶电路的过渡过程 |
28、三相电动机Y一△起动控制实验 |
|
29、研究LC元件在直流和交流电路中的特性 |
30、三相电动机的顺序控制实验 |
|
31、负载获得最大功率的条件 |
32、三相电动机能耗制动控制实验 |
利用上述32项实验的元器件也可完成下面电路实验
|
33、最简单的电路 |
34、电容器的充放电 |
|
35、电路中各点电位与参考点的选择 |
36、电容器在交直流中的作用 |
|
37、电阻的串联 |
38、条形磁铁在线圈中的运动 |
|
39、电阻的并联 |
40、电容的混联 |
|
41、电阻的混联 |
42、纯电阻、电感、电容电路 |
|
43、电阻分压器电路 |
44、磁耦合线圈的顺串 |
|
45、全电路欧姆定律 |
46、磁耦合线圈的反串 |
|
47、电桥的应用与平衡条件 |
48、欧姆表的工作原理 |
|
49、节点电压法 |
50、双联开关二地控制 |
|
51、回路电压法 |
52、用示波器观察磁滞回线 |
|
53、支路电流法 |
54、磁路欧姆定律 |
|
55、RCL并联电路 |
56、两线圈的互感及同名端 |
|
57、串联电路 |
58、互感耦合 |
|
59、变压器结构及工作原理 |
60、提高功率因数的方法 |
|
61、基尔霍夫第一定律 |
62、单相电路功率的测量 |
|
63、基尔霍夫第二定律 |
64、收录机电源电路 |
|
65、日光灯电路原理 |
66、滤波电路 |
|
67、扩大电压表量程 |
68、电阻与温度的关系:用伏安法测出灯丝 |
|
69、扩大电流表量程在不同电压下的阻值。 |
70、RC电路的过度过程 |
|
71、三相异步电机闸刀控制正转实验 |
72、RL过渡过程 |
|
73、具有过载保护的控制线路 |
74、电容的串联电路 |
|
75、按钮控制的正反转控制线路 |
76、电容的并联电路 |
|
77、接触器控制星一三角降压起动控制线路 |
