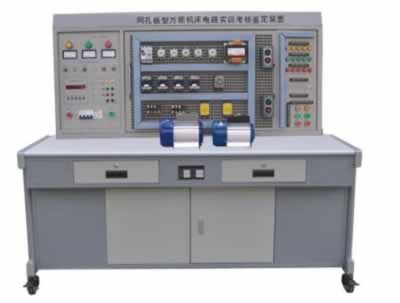

网孔型万能机床电路实训考核鉴定装置

网孔型万能机床电路实训考核鉴定装置
  • 型号:TRY-88A
  • 品牌:上海荣育
  • 所在地:上海
  • 供货总量:大量供货
  • 发货期限:商定
  • 价格:询价
  • 电话:021-63811399 / 021-53550259
  • 产品详情

TRY-88A网孔型万能机床电路实训考核鉴定装置

一、网孔型万能机床电路实训考核鉴定装置描述

TRY-88A网孔型万能机床电路实训考核鉴定装置主要由实训屏、网孔板、实训元器件、实训桌组成。结构合理、外观新颖,元器件在网孔板上合理安装、线路的合理布局,全部由学生自行完成,接近工业现场,有效培养学生实际操作技能。所配置的元器件能完成“工厂电气控制”、“电机拖动”、“控制线路与技能训练”、“常用机床控制线路”等课程的实训与考核,增加元器件能扩展“电工技能实训”、“电工仪表与测量”等课程的实训,其适合大中专院校、职校、技校实验室的新建、扩建或实验室的更新换代,也可作为电工考核的考核设备。

网孔型万能机床电路实训考核鉴定装置

二、网孔型万能机床电路实训考核鉴定装置特点

1、电气控制线路元件装在网孔板上,操作方便、机动灵活、易扩展功能或开发新的实训项目。

2、操作台只需三相四线的交流电源即可投入使用,占地面积小,实训器材集中在储存柜内,易管理、规划化程度高。

3、安全性高,实训屏上除了安装电压型、电流型漏电保护装置外,380V交流电压输出处还设有单片机全程监控的一套过流保护装置,相间、线间直接短路或过载,电流超过设定值,系统即告警并切断总电源,确保设备安全。

4、实训屏上装配实训管理器,可设定实训或考核时间,记录实训、考核误操作次数,使学训考核有一个统一的标准。

三、网孔型万能机床电路实训考核鉴定装置技术性能

1、输入电源:三相四线~380V±10%50Hz

2、温度:-5℃~+40℃,相对湿度<85%(25℃)

3、装置容量:<1.5KVA

4、外形尺寸:1500mm×750mm×1350mm

四、网孔型万能机床电路实训考核鉴定装置配置及功能

(一)实训屏

实训屏为铁质双层亚光密纹喷塑结构,铝合金面板

1、主控功能板

(1)三相四线电源输入,通过漏电保护器接通总开关,由接触器通过启动、停止按钮进行操作。

(2)设有450V指针式交流电压表三只,指示电源输入的三相电源电压,并有三只指示灯指示实训台与外部电源的通断。

(3)三相四线电源输出,具有单片机机全程监控相间、线间过载或短路自动切断总电源。

(4)定时器兼报警记录仪(服务管理器),平时作为时钟使用,具有设定实训时间、定时报警、切断电源等功能;此外还能自动记录由于接线或操作错误所造成的告警总次数,为学生实训技能的考核提供一个统一的标准。

2、辅助器件安装屏

(1)红、黄、绿信号灯各5只

(2)大功率降压电阻75Ω/75W3只,能耗制动电阻10Ω/25W1只

(3)控制按钮6只

(4)整流二极管IN54084只

(5)单相开关1只

(二)网孔板1块,元器件在其上合理布局,正确走线完成实训考核项目。

(三)基本实验器材配备

序号

名称

数量

单位

序号

名称

数量

单位

1

交流接触器

7

17

导线

50

2

热继电器

3

18

走线槽

2

3

电子式时间继电器

2

4

螺旋式熔断器

6

19

工具1套

万用表

1

5

直插式熔断器

3

螺丝刀

1

6

低压断路器

1

尖嘴钳

1

7

电磁阀

1

剥线钳

1

8

十字开关

1

电工刀

1

9

行程开关

4

电笔

1

10

控制按钮

6

卷尺

1

11

转换开关

1

钢锯

1

12

控制变压器

1

shouqiang钻

1

13

灯头座

1

20

三相鼠笼式异步电动机(Y)

1

14

电容

2

21

三相鼠笼式异步电动机(△)

1

15

导轨

30

厘米

22

双速异步电动机

1

16

接线端子

20

23

三相鼠笼式异步电动机(Y/△)

1

(四)实训桌

实训桌为铁质双层亚光密纹喷塑,桌面为防火、防水、耐磨高密度板,结构坚固,造型美观大方。实训桌下方设有元件储存柜,可以放置实训挂箱,还设有四个带刹车的轮子,便于移动和固定。

五、网孔型万能机床电路实训考核鉴定装置基本实训考核项目(增加元器件即可增加实训项目)

1.三相异步电动机直接启动控制

2.三相异步电动机接触器点动控制线路

3.三相异步电动机接触器自锁控制线路

4.Y/△启动自动控制线路

5.用倒顺开关三相异步电动机正反转控制

6.接触器联锁的正反转控制线路

7.按钮联锁的三相异步电动机接触器正反转控制线路

8.双速电动机的切换运行控制线路

9.双重联锁的三相异步电动机正反转控制线路

10.电动葫芦电气控制线路

11.C6140普通车床电气控制线路

12.C650-2普通车床电气控制线路

13.M7120平面磨床电气控制线路

14.M7130K平面磨床电气控制线路

15.M1432A万能外圆磨床电气控制线路

16.X62W型万能铣床电气控制线路

17.Z3050摇臂钻床电气控制线路

18.Z3040B摇臂钻床电气控制线路

19.Z35摇臂钻床电气控制线路

20.T68卧式镗床电气控制线路
