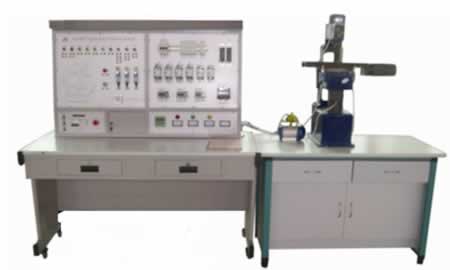

平面磨床电气技能实训考核装置(半实物)

平面磨床电气技能实训考核装置(半实物)
  • 型号:TRY-M7120-1
  • 品牌:上海荣育
  • 所在地:上海
  • 供货总量:大量供货
  • 发货期限:商定
  • 价格:询价
  • 电话:021-63811399 / 021-53550259
  • 产品详情

TRY-M7120-1平面磨床电气技能实训考核装置(半实物)

产品功能介绍:

TRY-M7120-1平面磨床电气技能实训考核装置(半实物)由电源控制部分、M7120型磨床机床电气控制部分、仿真机床构成。电源控制部分包括实训定时、定时报警、安全用电自动控制等,机床电气控制部分把整台机床内部电器装在正面面板上,能直观地观察机床工作时各电器的动作状况。故障点在面板上设有相应测试点,供实训考核者测试用。仿真机床部分能模拟机床各种运动。通过本实训考核装置的实训能使学员掌握机床常见故障的现象、故障产生的大概部位,熟练掌握机床电路工作原理,其是维修电工初、中、高级技能鉴定的理想设备。

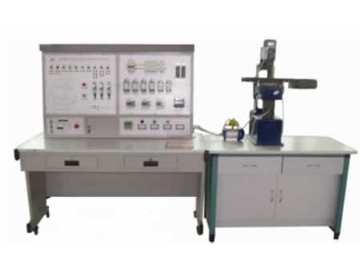

平面磨床电气技能实训考核装置(半实物)

一、平面磨床电气技能实训考核装置技术性能

1、输入电源:三相四线(380V±10%50Hz)

2、工作环境:温度-10℃~+40℃相对湿度<85%(25℃)

3、装置容量:<1KVA

4、重量:150kg

5、外形尺寸:1400mm×700mm×1500mm

二、平面磨床电气技能实训考核装置构成

(一)主控屏

1、三相四线电源输入,通过漏电保护器接通总开关。

2、设有450V指针式交流电压表三只,指示电源输入的三相电源电压,并有三只指示灯指示实训台与外部电源的通断。

3、实验兼报警记录仪(实验管理器):平时作为时钟使用,具有设定实训考核时间,定时报警、切断电源等功能。

(二)机床电器装载板:安装机床电器、故障设置盒及故障测试孔。

(三)实训桌:桌体为铝木结构

(五)电气部分的操作,能实现M7120型磨床各种运动

(六)机床电气线路的所有接点,在装置的面板上都有相应的测试点,便于检测故障

(七)控制屏的故障箱内设有16个开关,通过拨动故障开关可设置相应的故障点

三、平面磨床电气技能实训考核装置配置

序号

名 称

数量

备注

1

M7120型磨床电气技能实训考核装置

1台

2

XM7120型磨床半实物模型(含实训桌)

1台

配有与电气部分的连接接口,通过电缆连接

四、平面磨床电气技能实训考核装置实训项目与目的

1、熟悉常用低压电气的机构、原理;

2、通过观察机床模拟运动,了解机床的真实运动状况;

3、掌握机床电器控制原理及各种保护装置;

4、掌握机床常见故障发生部分现象及排除方法。

五、平面磨床电气技能实训考核装置故障点设置一览表

故障编号

故障现象

故障编号

故障现象

1

机床无法启动

9

砂轮电动机无法启动

2

液压泵电动机无法启动

10

砂轮电动机无法启动

3

液压泵电动机无法启动

11

砂轮架无法上升

4

液压泵电动机无法启动

12

砂轮架无法上升

5

液压泵电动机和砂轮电动机都无法启动

13

砂轮架无法下降

6

砂轮电动机无法启动

14

砂轮架无法下降

7

砂轮电动机无法启动

15

电磁吸盘不能工作

8

砂轮电动机控制无自锁

16

电磁吸盘控制不能自锁
