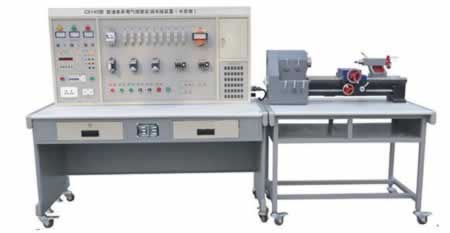

万能外圆磨床电气技能实训考核装置(半实物)

万能外圆磨床电气技能实训考核装置(半实物)
  • 型号:TRY-M1432-1
  • 品牌:上海荣育
  • 所在地:上海
  • 供货总量:大量供货
  • 发货期限:商定
  • 价格:询价
  • 电话:021-63811399 / 021-53550259
  • 产品详情

TRY-M1432-1万能外圆磨床电气技能实训考核装置(半实物)

产品功能介绍:

TRY-M1432-1万能外圆磨床电气技能实训考核装置(半实物)由电源控制部分、机床电气控制部分、半仿真机床模型部分构成。电源控制部分包括实训定时、定时报警、安全用电自动控制等,机床电气控制部分把整台机床内部电器装在正面面板上,能直观地观察机床工作时各电器的动作状况。故障点在面板上设有相应测试点,供实训考核者测试用。仿真机床部分能模拟机床各种运动。通过万能外圆磨床电气技能实训考核装置(半实物)实训能使学员掌握机床常见故障的现象、故障产生的大概部位,熟练掌握机床电路工作原理,其是维修电工初、中、高级技能鉴定的理想教学设备。

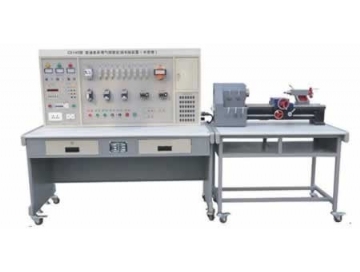

万能外圆磨床电气技能实训考核装置(半实物)

一、万能外圆磨床电气技能实训考核装置技术性能

1、输入电源:三相四线(380V±10%  50Hz)

2、工作环境:温度-10℃~+40℃  相对湿度<85%(25℃)

3、装置容量:<1KVA

4、重    量:150kg

5、外形尺寸:1800mm×700mm×1250mm

二、万能外圆磨床电气技能实训考核装置构成

(一)主控屏

1、三相四线电源输入,通过漏电保护器接通总开关,由接触器通过启动、停止按钮进行操作。

2、设有450V指针式交流电压表三只,指示电源输入的三相电源电压,并有三只指示灯指示实训台与外部电源的通断。

3、三相四线电源输出,具有单片机全程监控相间、线间过载或短路自动切断总电源。

4、实验兼报警记录仪(实验管理器):平时作为时钟使用,具有设定实训考核时间,定时报警、切断电源等功能。

(二)机床电器装载板:安装机床电器、故障设置盒及故障测试孔。

(三)仿真机床一台,通过电缆与机床电器装载板相连接,演示机床的各种动作。

(四)实训桌:桌体为铁质双层亚光密纹喷塑,桌面防火、防水、耐磨高密度板。

三、万能外圆磨床电气技能实训考核装置实训项目与目的

1、熟悉常用低压电气的机构、原理;

2、通过观察机床模拟运动,了解机床的真实运动状况;

3、掌握机床电器控制原理及各种保护装置;

4、掌握机床常见故障发生部分现象及排除方法。

四、万能外圆磨床电气技能实训考核装置故障点设置一览表

故障编号

故障现象

故障编号

故障现象

1

机床无法启动

15

内圆砂轮不能启动

2

机床无法启动

16

内圆砂轮控制不能自锁

3

机床无法启动

17

内圆砂轮不能启动

4

照明灯不亮

18

内圆砂轮不能启动

5

机床不能启动

19

内圆砂轮不能启动

6

机床不能启动

20

内圆砂轮不能启动

7

机床不能启动

21

内圆砂轮不能启动

8

油泵控制不能自锁

22

冷却泵不工作

9

油泵控制不能自锁

23

头架低速冷却泵不能工作

10

机床不能启动

24

头架高速冷却泵不能工作

11

头架不能点动控制

25

冷却泵不工作

12

头架不能点动控制,也不能低速运行

26

油泵、头架不能工作

13

头低速、高速均不能启动,只能点动控制

27

外圆砂轮不工作

14

头架不能高速

28

内圆砂轮不工作
