PLC可编程控制实验装置

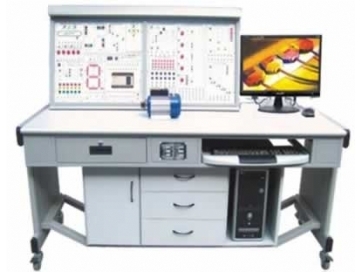

TRYSW-01APLC可编程控制实验装置

一、PLC可编程控制实验装置简介：

TRYSW-01APLC可编程控制实验装置是专为目前我国各院校开设的“可编程控制器技术”、“可编程控制器及其应用”课程配套设计的。可编逻辑控制器、通信编程器、GXDeveloper7.0编程软件、MCGSV5.5工控组态软件、仿真教学系统、模拟控制实验板、实物等于一体，可直观地进行PLC的基本指令练习、多个PLC应用的模拟实验及实物实验，同时也为高层次的设计开发实验提供良好的条件。为了结合教学要求，设计过程中参考了国内多种教材，从中精选出典型性的实验项目，配套三相鼠笼异步电机。

二、PLC可编程控制实验装置特点：

1、可靠性、灵活性强提供实验所需的+24V直流电源，设计时将容易损坏的功能及对学生没有技能要求的线路直接接好，保证设备的可靠性。设有过压保护电路，当电源电压超过了主机所能承受的范围，即自动报警并切断电源，使主机不会因承受过高的电源电压而导致损坏。还设有电流型漏电保护器充分保证人身安全。学生可充分利用面板上的资源进行实验，灵活方便。

2、直观性强面板布局合理、图线清晰分明，板上印有必需的文字说明，在保证接线正确、编制程序无误的情况下，只要细心地操作，就能形象、直观地显示程序执行的过程和结果，从而检验编程的正确性。

3、采用先进、易用的PLC配备日本三菱FX1N-40MR型可编程控制器（用户也可选择其他品牌控制器，价格另仪）。

4、组态棒图教学采用MCGS工控组态软件，所有实验都已编辑出形象直观、动感强、教学效果好的组态棒图，进行实验动态跟踪教学。

三、PLC可编程控制实验装置技术性能：

1、输入电源：三相四线～380V±10%50Hz

2、工作环境：温度-10℃～+40℃相对湿度<85%(25℃)海拔＜4000m

3、装置容量：＜250VA

4、重量：80Kg

5、外形尺寸：117×73×130cm3

四、PLC可编程控制实验装置基本实验项目
