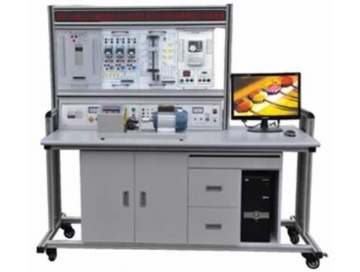

PLC可编程控制单片机开发系统自动控制原理综合实验装置

PLC可编程控制单片机开发系统自动控制原理综合实验装置
  • 型号:TRYS-02B
  • 品牌:上海荣育
  • 所在地:上海
  • 供货总量:大量供货
  • 发货期限:商定
  • 价格:询价
  • 电话:021-63811399 / 021-53550259
  • 产品详情

TRYS-02BPLC可编程控制单片机开发系统自动控制原理综合实验装置

一、PLC可编程控制单片机开发系统自动控制原理综合实验装置特点

1、实验装置采用组件多结构更换实验模块便捷,如需扩展功能或开发新实验,只需添加实验挂箱即可,永不淘汰。

2、双口接线法PLC主机与实验挂箱之间的连接即可采用自锁紧接插线单线逐点连接,以提高动手动脑能力,加深了解PLC的结构功能,又可通过排线一次性连接,以提高实验连接速度,与单一连接法相比具有绝对优越性。

3、实验对象形像逼真,接近工业现场的实际应用,通过本实验装置的训练,学生很快就能适应现场的工作。

4、采用三菱FX系列可编程控制器,功能强大,性能优越,采用模块化设计,组合灵活。

5、组态棒图教学采用MCGS工控组态软件,所有实验都已编辑出形象直观、动感强、教学效果好的组态棒图,进行实验动态跟踪教学。

二、PLC可编程控制单片机开发系统自动控制原理综合实验装置构成

1、PLC可编程控制器实验台:提供三相电源,直流稳压电源及安全保护装置

2、PLC可编程控制器实验装置(挂箱规格:40×24×6cm3):

(1)PLC001交通信号灯PLC自动控制实验挂箱

(2)PLC002搅拌器的PLC自动控制实验挂箱

(3)PLC003LED数码管显示PLC自动控制实验挂箱(实物)

(4)PLC004四层电梯的PLC自动控制实验挂箱(实物)

(5)PLC005加工中心刀具库选择控制实验挂箱(实物)

(6)PLC006艺术彩灯造型的PLC控制实验挂箱

(7)PLC007电机的自动控制实验挂箱(实物)

(8)PLC008步进电机的PLC控制实验挂箱(实物)

(9)PLC009模拟电视发射塔实验挂箱

(10)PLC010自动送料装车系统实验挂箱

(11)PLC011自动售货机实验挂箱

(12)PLC012自动成型系统实验挂箱

(13)PLC013水塔自动供水系统实验挂箱

(14)PLC014邮件自动分拣系统实验挂箱

(15)PLC015自动洗衣机系统实验挂箱

(16)PLC016电镀系统实验挂箱

(17)PLC017继电器控制实验挂箱(一)

(18)三相鼠笼电动机380VY/△接法

(19)基础实验挂箱

3、PLC可编程控制器操作桌

4、编程应用软件

5、仿真教学系统

6、工控组态软件

7、PLC可编程控制器(接口都已引到面板)及转接通迅电缆。

8、51/96/8088/8086三合一单片机实验开发系统(包括系统主板、软件、步进电机实验模块、温度自动控制实验模块、直流电机实验模块、音响模块等)。

9、电脑或手持编程器(用户自备或代购)

三、PLC可编程控制单片机开发系统自动控制原理综合实验装置技术性能

1、输入电源:三相四线电源,输入时指示灯亮。

2、电源输出:有漏电型保护器、过载、短路保护装置。

A.三相四线380V输出,由三只电压表指示输出电压

B.~220V通过安全插座输出

C.+24V/2A直流稳压输出(数显)

D.+5V/1A直流稳压输出(数显)

E.±12V/1A直流稳压输出(根据装置需求而定)

3、PLC可编程控制器:

品牌、型号:三菱FX1N­-40mR(输入24点,输出16点),也可选择西门子、欧姆龙,价格另议。

4、重量:100Kg

5、外形尺寸:160×75×150cm3

四、PLC可编程控制单片机开发系统自动控制原理综合实验装置实验项目

1、PLC可编程控制器实验系统:

1.与、或、非逻辑功能实验

2.定时器、计数器功能实验

3.跳转、分支功能实验

4.移位寄存器实验

5.数据处理功能实验

6.微分、位操作实验

7.交通信号灯PLC自动控制实验

8.搅拌器的PLC自动控制实验

9.LED数码官显示PLC自动控制实验(实物)

10.四层电梯的PLC自动控制实验(实物)

11.加工中心刀具库选择控制实验(实物)

12.艺术彩灯造型的PLC控制实验

13.电机的自动控制实验(实物)

14.步进电机的PLC控制(实物)

15.模拟电视发射塔实验实验

16.自动送料装车系统控制实验

17.自动售货机实验

18.自动成型实验

19.水塔自动供水控制系统实验

20.邮件自动分拣实验

21.自动洗衣机控制系统模拟实验

22.电镀过程控制实验

23.三相鼠笼式异步电动机点动和自锁PLC控制(实物)

24.三相鼠笼式异步电动机联动正反转PLC控制(实物)

25.三相鼠笼式异步电动机带延时正反转PLC控制(实物)

26.三相鼠笼式异步电动机Y/△转换起动PLC控制(实物)

27.MCGS组态棒图实验教学,利用已编辑好组态棒图,对以上任何实验进行动态跟踪教学实验

28.针对实验项目的具体要求,学生自行编辑组态棒图进行实验。

2、单片机实验系统

MCS-51单片机实验

软件实验

外部数据存储器扩展

实验一清零程序

实验二拆字程序

实验三拼字程序

实验四数据区传送子程序

实验五数据排序实验

实验六查找相同数个数

实验七无符号双字节快速乘法子程序

实验八多分支程序

实验九脉冲计数(定时/计数实验)

实验十电脑时钟(定时器、中断器综合实验)

实验十一二进制转换到BCD

实验十二二进制转换到ASCII

实验十三八段数码管显示

实验十四键盘扫描显示实验

硬件实验

自搭接硬件电路实验提示

实验一P1口亮灯实验

实验二P1口转弯灯实验

实验三P3.3输入,P1口输出

实验四工业顺序控制(中断控制)

实验五8255A.B.C输出方波

实验六8255PA口控制PB口

实验七8255控制交通灯

实验八简单I/O口扩展实验

实验九A/D转换实验

实验十D/A输出方波

实验十一电子音响

实验十二继电器控制

实验十三步进电机实验

实验十四8253方波

实验十五串并转换实验

实验十六外部存储器扩展实验

实验十七MCS-51串行口应用实验㈠——双机通信

实验十八MCS-51串行口应用实验㈡——与PC机通信

实验十九温度闭环控制

实验二十小直流电机调速实验

实验二十一外部中断(急救车与交通灯)

8088/8086系列微机实验

软件实验

实验一清零程序

实验二拆字程序

实验三拼字程序

实验四数据区移动

实验五数据排序实验

实验六找“零”个数

实验七32位二进制乘法

实验八多分支程序

实验九显示子程序

实验十键盘扫描显示实验

实验十一二进制转换到BCD

实验十二二进制转换到ASCII

硬件实验

自搭接硬件电路实验提示

实验一8255并行口实验㈠:A.B.C口输出方波

实验二8255并行口实验㈡:PA口控制PB口

实验三8255并行口实验㈢:控制交通灯

实验四简单I/O口扩展

实验五A/D转换实验

实验六D/A转换实验㈠:输出方波

实验七D/A转换实验㈠:输出锯齿波

实验八8259中断控制器实验

实验九定时/计数器:8253方波

实验十继电器控制

实验十一8251串行通信实验㈠:自发自收

实验十二8251串行通信实验㈡:与PC通信

实验十三步进电机控制

实验十四小直流电机调速实验

实验十五温度闭环控制

实验十六音频驱动实验

MCS-96单片机实验

软件实验

实验一清零程序

实验二拆字程序

实验三拼字程序

实验四数据区传送子程序

实验五数据排序实验

实验六查找相同数个数

实验七无符号双字节快速乘法子程序

实验八多分支程序

实验九定时器1实验——定时中断

实验十定时器T1和T2同时产生中断

实验十一80C196外部中断实验

实验十二80C196软件方法产生中断

实验十三利用HSI测脉冲宽度

实验十四利用HSI测量单脉冲宽度

实验十五利用HSO产生单脉冲

实验十六利用HSO产生连续脉冲

实验十七软件定时器

实验十八80C196A/D转换实验

实验十九利用80C196的PWM产生各种波形

实验二十二进制转换到BCD进制转换到ASCII

硬件实验

自搭接硬件电路实验提示

实验一P1口亮灯实验

实验二P1口转弯灯实验

实验三P2.6输入,P1口输出

实验四工业顺序控制

实验五8255A.B.C输出方波

实验六8255PA口控制PB口

实验七8255控制交通灯

实验八简单I/O口扩展实验

实验九A/D转换实验

实验十D/A输出方波

实验十一继电器控制

实验十二8253方波

实验十三80C196串行口实验

实验十四LED七段数码管显示实验

实验十五键盘显示综合实验

实验十六音频驱动实验

实验十七步进电机实验

实验十八直流电机实验

实验十九外部中断(急救车与交通灯)

3、自动控制理论实验开发系统

(1)典型线型环节的模拟

(2)二阶系统的阶跃响应

(3)三阶系统的频率响应

(4)线性系统稳定性的研究

(5)控制系统的校正

(6)典型非线性特性

(7)非线性控制系统特性分析
