高级单片机EDA微机原理与接口实验装置

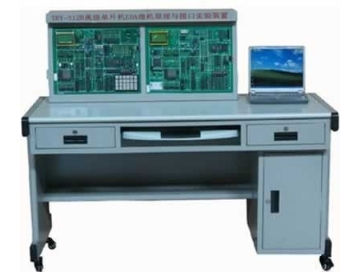

高级单片机EDA微机原理与接口实验装置
  • 型号:TRY-312B
  • 品牌:上海荣育
  • 所在地:上海
  • 供货总量:大量供货
  • 发货期限:商定
  • 价格:询价
  • 电话:021-63811399 / 021-53550259
  • 产品详情

TRY-312B高级单片机EDA微机原理与接口实验装置

一、产品功能介绍:

TRY-312B高级单片机EDA微机原理与接口实验装置是我公司生产的功能最为强大的单片机、CPLD、FPGA、EDA、微机原理实验仪,提供了几乎所有最实用、新颖的接口实验。高级单片机EDA微机原理与接口实验装置系统采用开放式、模块化结构,实验方式非常灵活,各项性能指标极其优秀。是《工科MCS-51/196单片机原理与接口》、《单片机控制技术》、《C8051Fxxx高速SOC单片机原理及应用》、《EDA》、《微机原理》等课程教学的最佳配套实验设备,为各类院校的教学实验、课程设计、毕业设计提供了良好的实验开发环境。是目前教仪市场不可多得的性价比极高的微处理综合开发实验设备。系统提供了DOS,32位汇编,WIN32及驱动的所有源程序及相关的电子文档和PPT演示,还提供了大量的实用资料,如汇编,DDK,SOFTICE等教材,32位的汇编可在VC++6.0中进行调试运行,极大地方便用户的开发.

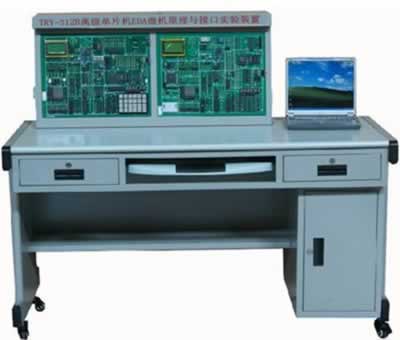

高级单片机EDA微机原理与接口实验装置

二、单片机、CPLD/FPGA系统组成:

1、系统配置性能优越的51/96通用仿真器;由主板,核心板及下载器组成;

2、输入接口(单次脉冲源,两路0—5V可调电源,时钟发生器,8位拨码开关,555信号源,8位查询式键盘,4×4阵列式键盘

3、输出接口:扬声器驱动,串行静态显示,动态扫描显示,128×64点阵图文液晶显示模块,16位逻辑电平显示,I2C总线时钟,十字路口交通灯/汽车信号转弯灯/舞台灯,继电器控制,2只8×8双色点阵显示,蜂鸣器控制。

4、通信接口芯片:USB1.1通信接口,CAN2.0通信接口,以太网通信接口,RS232通信接口,RS485通信接口,USB2.0通信接口,红外线无线接口;

5、常用接口芯片:74LS164串转并接口,74LS165并转串接口,8255接口,8155接口,8253定时器/计数器扩展接口,8250和8251异步通信接口,MAX813看门狗接口,I2C总线接口,AD/DA转换,实时时钟/日历控制(6组),温度传感器与温度控制,红外收发电路,8279键盘扫描,74LS138译码器,v/F转换电路,语音芯片ISD1420;

6、存储器接口芯片:SRAM62256数据存储器,I2C(AT24C02)接口,93C46存储器,(27C512)程序存储器

7、常用设备:直流电机驱动,步进电机驱动,扬声器,蜂鸣器,继电器,继电器,DS18B20温度控制

8、开发工具:单片机仿真器,ISP烧录器。

9、上位仿真软件支持汇编和C语言。

10、数据转换:并行A/D,D/A转换接口,串行A/D,D/A转换接口;

11、实验箱含电源模块,能提供各模块的电源需求。

12、配置足够配套接线。

13、配有适应WindowsMe/2000/xp等操作平台的调试软件。

三、微机原理系统功能特点

1.完善的微机接口技术及微机控制应用实验教学平台

系统以PC微机为操作台,通过串口方式相连接。系统提供了标准PC总线和各种常用外围接口芯片及控制应用部件,如8251串口、8253定时/计数器、8255并口、8259中断、8259中断级连、8237DMA传送、A/D、D/A转换、存贮器扩展、键盘输入及LED显示、二进制开关输入及发光管显示、电子发声器、步进电机、直流电机,从而全面支持“微机接口技术”及“微机控制应用”的各项实验内容。

2.对实验设计具有良好的开放性,增强学生综合设计能力

实验系统所具有的硬软件结构对用户的实验设计具有良好的开放特性,系统总线及各种外围接口器件都可由用户来操作连接,所有接口包括8259、8237都可由用户进行重新初始化设计和操作,从而极大地提高了学生的实际操作能力,避免了单纯验证式实验方式的弊病。

3.采用排线连接方式,提高了实验效率

硬件实验连线采用排线连接方式,构造实验电路简明快捷,并提高了连线的可靠性。它既能够充分锻炼学生的实际动手和操作能力,又保证了极高的实验效率和成功率,使学生可把注意力集中在硬软件设计和调试过程中。

4.优异的编程调试操作界面

5.系统提供了PC虚拟示波器功能,可用于观察和测量实验中的输出信号。

6.系统提供了标准PC总线接口插座,可支持总线的扩展实验。

7.系统提供了EPROM编程器,可对EPROM2732-27512快速编程。

四、微机原理系统主要特点

1、该实验仪基于一种灵活多变开放式的构思,所有电路单元尽可能独立开放,提高实验的自由度,灵活性,各单元模块可组成多种多样功能各异的实验电路,可给学生留下创造性的发展空间,极大地提高了资源利用率,如开放式键盘,开放式显示器,开放式串口等,为适应多种方式实验提供可能。

2、系统支持二种工作方式:一是联机运行:在与上位软件联机的状态下实现各种调试和行运的操作,二是脱机运行:系统配有管理监控,在无电脑的情况下,系统可以自动切换到脱机管理状态,用户可轻松调用实验程序的EPROM完成50多个实验。

五、高级单片机EDA微机原理与接口实验装置实验项目

(一)单片机实验系统

1、软件实验

(1)清零程序;

(2)拆字程序;

(3)拼字程序;

(4)数据区传送子程序;

(5)数据排序实验;

(6)查找相同数据个数;

(7)无符号双字节快速乘法子程序;

(8)多分支程序;

(9)脉冲计数实验;

(10)电脑时钟实验。

2、硬件实验

(1)P1口亮灯实验;

(2)P1口转弯灯实验;

(3)P3.3口输入,P1口输出实验;

(4)工业顺序控制实验;

(5)8255A、B、C口输出方波实验;

(6)8255PA口控制PB口;

(7)8255控制交通灯;

(8)简单I/O扩展实验;

(9)A/D0809转换实验;

(10)D/A0832转换实验;

(11)8279键盘显示实验;

(12)I2C储存卡读写实验;

(13)继电器控制实验;

(14)步进电机控制;

(15)8253方波实验;

(16)小直流电机调速实验;

(17)16*16LED点阵显示实验;

(18)8250可编程异步通讯接口实验(自发自收);

(19)8251可编程通讯接口实验(与PC机);

(20)单片机RS232/485串行发送实验(双机通讯);

(21)单片机RS232/485串行接收实验(双机通讯);

(22)温度压力实验;

(23)DS18B20单总线温度测量实验

(24)PWM实验

(25)射极跟随器

(二)EDA/CPLD/FPGA实验系统模块实验:

(1)A/D0809模数转换器实验;

(2)D/A0832数模转换器实验;

(3)步进电机控制实验;

(4)16*16LED点阵显示实验;

(5)电子时钟实验;

(6)数码管静态显示实验;

(7)4*4键盘扩展实验;

(8)128*64LCD液晶显示实验;

(9)电子音乐演奏实验;

(10)RS232串口发送实验(SEND);

(11)RS232串口接收实验(RECEIVE);

(12)单片机总线接口实验;

(13)异步串口通讯(UART)

(三)微机原理实验项目

16位微机原理实验

微机接口技术实验

1、8259中断控制器实验

2、8255并行接口实验

(1)单一中断源实验

(1)方式0实验

(2)优先级、嵌套中断实验

(2)方式1实验

(3)级连方式实验

3、8253定时/计数器实验

4、8237DMA传送实验

5、8251串行通讯接口实验

6、串行通讯应用实验

(1)双机通讯实验

(2)串口自发自收实验

7、A/D转换实验

8、D/A转换实验

9、存贮器扩展实验

10、键盘与LED显示实验

11、继电器实验

12、竞赛抢答器实验

13、交通灯实验

微机控制应用实验

1.步进电机控制实验

2.直流电机闭环调速实验
