船舶起货机电气实训装置,船舶电机控制实验台

TRYCBK-05船舶起货机电气控制技能实训装置

一、船舶起货机电气实训装置,船舶电机控制实验台简介

本船舶起货机电气实训装置,船舶电机控制实验台由电源控制面板、起货机控制线路铝面板、起货机控制线路铁面板、电动机和主令控制器、故障开关箱及实训桌等组成。本实训装置是为各航海职业院校船舶电气和轮机工程等专业、社会船舶造修单位、船员培训机构的教学及培训考核而研制的实训设备。它适用于课堂演示、轮机电气控制的操作及培训实训实习。

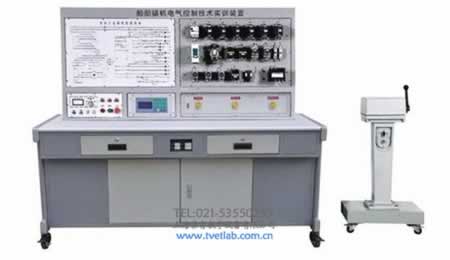

船舶起货机电气控制技能实训装置

二、船舶起货机电气实训装置,船舶电机控制实验台特点

1.将起货机控制电路的所有电气元件安装在面板表面,能够直接观察其动作状态;

2.面板上印有起货机控制原理图、故障点分布及指示灯;

3.采用工业级的船用主令控制器控制设备,以达到模拟现场操作的目的;

4.配有专业设故排故设备可模拟所有常见的电气故障,可避免直接接触强电,安全可靠。

三、船舶起货机电气实训装置,船舶电机控制实验台技术性能

1.输入电源:AC380V±10%50Hz

2.工作环境:温度-10℃~+40℃,相对湿度<85%(25℃)海拔<4000m

3.装置容量:<1kVA

4.外型尺寸:1572mm×718mm×1522mm

四、船舶起货机电气实训装置,船舶电机控制实验台组成和配置

1.电源控制面板(铝质面板)

(1)交流电源(带有漏电保护措施)取自市电。

(2)人身安全保护体系

电压型漏电保护器:对线路出现的漏电现象进行保护,使控制屏内的接触器跳闸,切断电源。

电流型漏电保护装置:控制屏内漏电流超过一定值,即自动切断电源,保护人身安全。

2.起货机电气线路图

面板上印有起货机控制线路的原理图和故障设置点,安装有起货机各个继电器、接触器的动作指示灯,指示灯可以指示继电器、接触器的相应动作。可直观地看出起货机控制回路的工作过程。

3.起货机电气线路元器件区

面板上装有断路器、熔断器、接触器、热继电器和变压器等元件,可直观的观测其动作情况。

4.电动机和主令控制器

起货机电动机采用三速鼠笼式异步电动机模拟;风机用于起货机的散热。

主令控制器用于控制起货机的升降操作。

5.故障开关箱

设有16个开关,用于故障设置和模拟热继电器动作和过电流继电器动作。

6.实训桌

实训桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板,结构坚固,形状似长方体,造型美观大方;设有两个大抽屉,分别用于放置工具及资料等。桌面用于安装电源控制屏,并提供一个宽敞舒适的工作台面。实训桌还设有四个万向轮和四个固定调节机构,便于移动和固定。

五、船舶起货机电气实训装置,船舶电机控制实验台实训项目

1.熟悉常用低压电器的结构、原理

2.熟悉起货机控制电路原理图

3.船用主令控制器的使用

4.轮机员升降货物操作训练

5.线路上常见故障排除

船舶起货机电气实训装置,船舶电机控制实验台相关产品:
TRYCBK-01船舶电工技能实训装置

• TRYCBK-02船舶电力拖动及电气控制技能实训装置

• TRYCBK-03船舶绞缆机电气控制技能实训装置

• TRYCBK-04船舶锚机电气控制技能实训装置

• TRYCBK-05船舶起货机电气控制技能实训装置

• TRYCBK-06船舶主开关实训装置

• TRYCBK-07船舶电工工艺和电气测试技能实训装置

• TRYCBK-08克令吊电气控制技能实训装置

• TRYCBK-10船舶航行信号灯系统实训装置
