自动接线式EDA实验仪

自动接线式EDA实验仪
  • 型号:TRY-E802
  • 品牌:上海荣育
  • 所在地:上海
  • 供货总量:大量供货
  • 发货期限:商定
  • 价格:询价
  • 电话:021-63811399 / 021-53550259
  • 产品详情

TRY-E802自动接线式EDA实验仪

一、自动接线式EDA实验仪简介:

TRY-E802自动接线式EDA实验仪是一种多功能、高配置、高品质、具有自动接线功能的EDA教学与开发设备。实验箱在提供的实验示例中都可采用自动接线方式完成实验,适用于高等院校的EDA教学、课程设计和毕业设计。

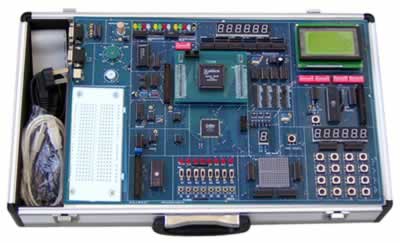

自动接线式EDA实验仪

二、自动接线式EDA实验仪特点

1.无连线操作方式,系统的实验电路结构是可控的,采用“多任务重配置”设计方案。即可通过模式选择键MODESELECT,使之自动改变连接方式以适应不同的实验需要,使学生从传统的硬件连线搭试方式转到软件设计、仿真调试电路系统的实验方式,使传统硬件设计方式用EDA技术实现。

2.对于不同的目标芯片可配不同的适配座。可用的目标芯片包括Altera、Lattice、Xilinx等著名FPGA/CPLD厂商几乎所有CPLD、FPGA等EDA器件。

3.混合电压系统,具备对5V、3.3V、2.5V、1.8V不同核芯电压的CPLD/FPGA器件进行在线编程下载和配置。

4.实验系统配置标准规范:拥有丰富的外围硬件接口资源,同时,还配置了标准的扩展接口,可以完成各类常规和典型的EDA相关实验。

(5)系统配有单片机管理系统和128*64LCD,实时提供相关信息。用户可根据需要对管理信息修改。

三、自动接线式EDA实验仪硬件配置:

1.主板可与多种下载板相适配

2.6位动态扫描显示电路

3.6位静态锁存显示电路

4.12位发光二极管显示电路

5.8位二档开关及其电平指示电路

6.8位按键开关电路

7.一个16*16的点阵显示

8.一个12864C的液晶显示

9.一个串行A/D转换器TLC549

10.一个串行D/A转换器TLC5620

11.A/D转换器ADC0809

12.D/A转换器DAC0832

13.时钟信号源:24MHZ、12MHZ、6MHZ、4M、1M、500KHZ、8KHZ、4KHZ、1KHZ、128HZ、64HZ、8HZ、4HZ

14.MCS-51单片机总线接口电路(AT89S52)

15.40芯I/O扩展接口

16.一个5V扬声器

17.一个四相步进电机

18.一个5V直流电机

19.0~5V电位器

20.一个4*4小键盘

21.配有32K存贮器27C256

22.一个串行总线存储器93C46

23.PS/2键盘接口

24.VGA视频接口

25.RS232串行通信接口;

主要实验课题

<一>基本实验:

1.七人表决器

2.四位加法器

3.BCD码加法器

4.格雷码变换器

5.四位并行乘法器

6.D触发器和JK触发器

7.74LS160功能模块计数器

8.可控脉冲发生器

9..英语字母显示实验

10.序列检测器

11.可变模16位加法计数器

12.正负脉冲数控调制发生器

<二>模块实验:

1.A/D0809模数转换器实验

2.D/A0832数模转换器实验

3.步进电机控制实验

4.LED点阵实验

5.LCD液晶显示

6.键盘扩展实验

7.时钟显示实验

8.静态数码管显示电路

9.串行D/A转换器TLC5620实验

10.串行A/D转换器TLC549实验

11.VGA彩条信号发生器

12.电子音乐实验电路

13,RS232串行通讯实验

14,PS/2键盘实验

15,单片机总线接口实验
