EDA实验开发系统

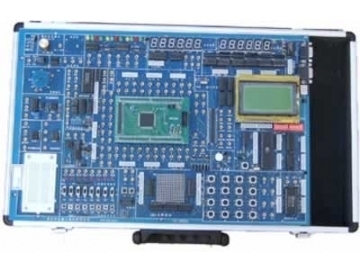

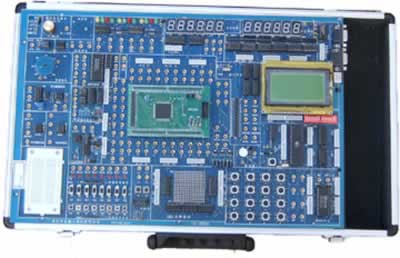

TRY-E801EDA实验开发系统

一、EDA实验开发系统说明：

随着电子电路复杂度的加大，数字电路越来越多的在应用到电路设计中得到应用，可编程逻辑器件也被广泛地用在各种电子产品的设计和应用过程中，而且占有比例越来越大。它一方面提高了产品的可靠性，另一方面也增加了设计的灵活性和可维护性，使电子电路的设计更加方便快捷。在硬件的设计思路上，要改变原来传统的设计方式，用设计软件的方式方法来设计硬件。结合多年EDA开发经验，分析国内外多种EDA实验仪，取长补短,我公司研制出了TRY-E8系列的产品，其中TRY-E801型实验开发系统是一种多功能、高配置、高品质的EDA教学与开发设备. EDA实验开发系统既适用于高校电子/信息工程(含DSP)、通信原理、机电一体化、计算机应用及自动控制等专业本/专科或研究生毕业设计，也适用于科研院所的产品及项目开发。

二、EDA实验开发系统特点

（1）EDA实验开发系统采用“主板（基本实验系统）+适配板（下载板）”的双板式结构，配置灵活，适配板可选配Altera、Lattice、Xilinx等多家著名的PLD公司大部分ISP或现场配置的CPLD/FPGA进行编程下载，包括可对不同工作电压CPLD/FPGA的编程，且在编程中无须做任何跳线切换即能自动识别主系统上的芯片，安全可靠，适合学生高密度的实验操作。

（2）实验箱提供良好的混合电压（MV）兼容功能，具备了5V、3.3V、2.5V、1.8V不同芯核电压的CPLD/FPGA器件编程下载和实验开发的全兼容功能。因此，用户可避免单5V的EDA实验系统过时淘汰之虑。

（3）该实验平台系统可编程PLD器件与实验模块的连接全部采用自主连线，在PLD器件有限资源条件下，最大限度的连接上尽可能多的输入输出器件和实验模块。可完全满足从简单数字电路到复杂数字系统的设计实验。且PLD资源完全开发，也可借助该开发系统完成相关开发项目。

三、EDA实验开发系统硬件配置：

四、EDA实验开发系统实验项目

<一>基本实验：

<二>模块实验：

<三>数字系统设计：
