单片机微机开发实验仪

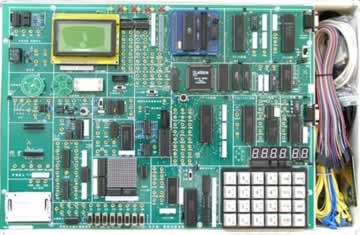

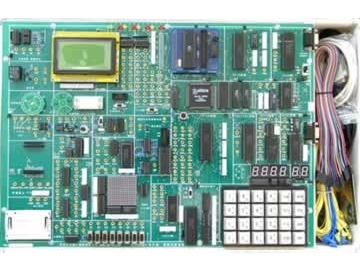

TRY-5286K＋单片机微机开发实验仪

单片机微机开发实验仪简介：

TRY-5286K＋单片机微机开发实验仪是《MCS-51单片机原理与接口》、《单片机控制技术》、《十六位微机原理与接口》、《自动化控制》等课程教学的最佳配套实验设备，为各类院校的教学实验、课程设计、毕业设计提供了良好的实验开发环境，也是科研、开发工作者的得力助手。

一、单片机微机开发实验仪系统组成：

·硬件：

（1）仿真器与单片机微机系统扩展：51CPU卡，8088CPU，64K程序存储器，64K数据存储器，开放式4*6键盘电路，开放式6位动态数码管显示电路，配有串口或USB通信方式，出厂配置为串口。

（2）输入/输出：128*64LCD图文电路（或字符式1602LCD），16*16LED点阵电路，

开关逻辑电平输入/输出，8MHZ时钟与分频，单脉冲发生器，ISP在线下载接口。

（3）常用接口芯片：8250、8251、8253、8255、8279、0809、0832、74LS273、74LS244、8237、8259、RS232/485等；

（4）控制对象：小型直流电机、步进电机、温度、压力、继电器、电子音响喇叭、IC卡读写等；

·软件：

实验系统配置Win98/2000/xp等操作平台的单片机、微机仿真调试软件，支持汇编、C51、C语言编译、调试；单片机在线下载软件等。

·电源：

实验系统内置高性能直流稳压电源。`

·机箱：

实验系统配置轻便铝合金箱子作为实验仪机箱。

二、单片机微机开发实验仪主要特点

（1）系统自动识别CPU：5286K＋是集51、8088二大系列CPU于一体的二合一实验系统，内置8088实验系统。该系统以8088实验系统作为基板，自成一体，可单独作为8086微机原理和接口实验使用；同时叠插51CPU卡，仿真器外置，构成51单片机实验开发系统，结构紧凑，资源充分共享，CPU类型有1X2开关切换，无需插拔CPU卡！。（划线部分是比5286K增强部分）。

（2）实验开放性：实验电路单元尽可能独立开放,如开放式键盘,开放式显示器,开放式串口等,为适应多种方式实验提供可能。

（3）二次开发：主机板留有扩展单元，通过选配我厂提供扩展卡扩展实验功能，或根据接口定义自行扩展。

（4）在线下载：不需编程器，可直接烧录AT89S5X单片机。

（5）二种工作方式：一是联PC机运行，在与上位软件联机的状态下，实现各种调试和运行的操作；二是脱机运行，系统配有管理监控，在无仿真器状态下，系统自动切换到脱机管理状态，用户可轻松调用EPROM中的实验程序完成实验。

三、单片机微机开发实验仪实验项目

51实验部份

软件实验

硬件实验

88实验部份

软件实验：

硬件实验：

扩展卡实验（选配）☆

（1）POD1扩展卡主持以下实验：

·看门狗实验

·红外线遥控收发实验

·165并转串

·164串转并

·查询式键盘

（2）POD2扩展卡主持以下实验：

·LM331V/F、F/V实验

·138译码

（3）POD3扩展卡主持以下实验：

·串行EEPROM93C46读写实验

·I2CAT24C02读写实验

·TLC549串行A/D转换实验

·TLC561510位D/A串行转换实验

·PCF8563I²C日历时钟实验

（4）POD4扩展卡主持以下实验：

·ISD1420语音录放（51/88）

（5）POD5扩展卡：（51/88）

·40芯锁紧大孔引出，扩展主板以外接口芯片用。

（6）CAN卡：CAN总线通讯接口实验

（7）以太网卡：以太网TCP/IP协议接口实验

（8）USB2.0卡：USB2.0通讯接口实验。

说明：实验项目打“☆”号为选配扩展卡实验（无注明仅供51使用）。
