单片机微机EDA综合实验开发平台

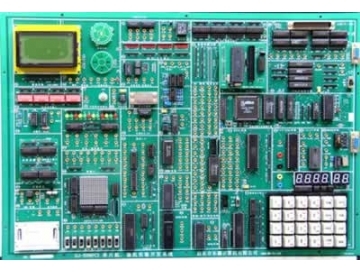

单片机微机EDA综合实验开发平台
  • 型号:TRY-598PCI
  • 品牌:上海荣育
  • 所在地:上海
  • 供货总量:大量供货
  • 发货期限:商定
  • 价格:询价
  • 电话:021-63811399 / 021-53550259
  • 产品详情

TRY-598PCI单片机微机EDA综合实验开发平台

一、单片机微机EDA综合实验开发平台系统简介

TRY-598PCI单片机微机EDA综合实验开发平台是《MCS-51/96单片机原理与接口》、《十六位微机原理与接口》、《32位微机原理与接口》、《单片机控制技术》、《自动化控制》、《EDA》等课程教学的最佳配套实验设备。在TRY-598KC基础上增加32位PCI接口,以小系统、多功能、易扩展为设计思想,主板以《TRY-51/96/88系列单片机·微机实验指导书》实验为主,增加地址总线、数据总线、控制总线引出和扩展单元(区),这样学校可以从需要出发,选配各种扩展模块,为各类院校的教学实验、课程设计、毕业设计提供了良好的实验开发环境,也是科研、开发工作者的得力助手。

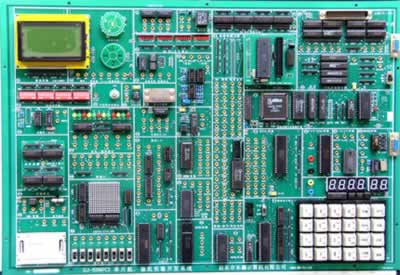

单片机微机EDA综合实验开发平台

二、单片机微机EDA综合实验开发平台系统组成:

单片机实验开发系统

·硬件:

(1)8/16位系统组成:51/96CPU卡(仿真器外接),8088CPU,系统控制芯片(1032),64K程序存储器(w27c512),64K数据存储器(61256x2),开放式4*6键盘电路,开放式6位动态数码管显示电路,配有串口或USB通信方式,出厂配置为串口。

(2)32位接口单元:32位开关逻辑电平输入/输出显示电路,32位I/O接口电路,32存储器电路,32位PCI接口驱动电路,32位PCI接口卡(由PCI9054、93C56组成)。

(3)输入/输出:128*64LCD图文电路(或字符式1602LCD),单脉冲发生器,8MH时钟分频,8位开关逻辑电平输入/输出电路,排针∕锁紧孔转接口、16*16LED点阵电路,音频功放,0~5V可调模拟量,PWM电路、射极跟随器,ISP在线下载接口,打印口,用户串行接口。

(4)常用接口芯片:RS232/485、74LS273、74LS244、8279、0832、0809、8259、8237、8253、8250、8251、8255、等;

(5)控制对象:喇叭、温度18B20、IC卡读写、蜂鸣器、小型直流电机、步进电机、压力传感器、继电器等;

(6)扩展单元接口:提供总线接口,可自行扩展设计或选配我公司各种扩展模块。

·软件:

系统配置2000/xp等操作平台的单片机·微机仿真调试软件,支持汇编、C51语言编译、调试;单片机在线下载软件等。

·电源:

系统内置高性能直流稳压电源。

·机箱:

系统配置轻便铝合金箱子作为实验仪机箱。

三、单片机微机EDA综合实验开发平台主要特点

(1)系统自动识别CPU:598PCI是集51、96、8088、PCI于一体的四合一实验系统。该系统以8088实验系统作为基板,自成一体,可单独作为8086微机原理和接口实验使用,也可分别叠插51卡、96卡、32位PCI卡,构成8/16/32位实验开发系统,结构紧凑,资源充分共享,自动识别CPU的类型。

(2)仿真器外置:实验仪外置TRY-208型51/96通用单片机仿真器(这样仿真器可单独使用),64K数据空间、64K程序空间全部开放,不占用CPU资源,采用双CPU模式,仿真CPU和实验CPU独立运行,软件提供单步、断点、暂停、全速运行等调试功能。也可选用Keil51_CPU卡仿真51单片机实验系统。

(3)支持EDA开发:通过选配EDA扩展卡,实现EDA和单片机两合一,可分别控制实验电路。

(4)实验开放性:实验电路单元尽可能独立开放,如开放式键盘,开放式显示器,开放式串口等,为适应多种方式实验提供可能。

(5)二次开发:系统将地址总线、数据总线、控制总线全部引出,主机板留有扩展单元,通过单片机仿真器调试用户系统。

(6)在线下载:在线编程自动识别,无需开关切换,不需编程器,可直接烧录AT89S5X单片机。

(7)二种工作方式:一是联PC机运行(32位只能联PC机运行),在与上位软件联机的状态下,实现各种调试和行运的操作;二是脱机运行,系统配有管理监控,在无仿真器状态下,系统自动切换到脱机管理状态,用户可轻松调用EPROM中的实验程序完成实验。

四、单片机微机EDA综合实验开发平台实验项目

(一)51单片机实验

软件实验

(1)清零程序;

(2)拆字程序;

(3)拼字程序;

(4)数据区传送子程序;

(5)数据排序实验;

(6)查找相同数据个数;

(7)无符号双字节快速乘法子程序;

(8)多分支程序;

(9)脉冲计数实验;

(10)电脑时钟实验。

硬件实验

(1)P1口亮灯实验;

(2)P1口转弯灯实验;

(3)P3.3口输入,P1口输出实验;

(4)工业顺序控制实验;

(5)8255A、B、C口输出方波实验;

(6)8255PA口控制PB口;

(7)8255控制交通灯;

(8)简单I/O扩展实验;

(9)A/D0809转换实验;

(10)D/A0832转换实验;

(11)8279键盘显示实验;

(12)通用打印机实验;(打印机选配☆)

(13)微型打印机打印字符、曲线、汉字实验;(打印机选配☆)

(14)I2C储存卡读写实验;

(15)继电器控制实验;

(16)步进电机控制;

(17)8253方波实验;

(18)小直流电机调速实验;

(19)16*16LED点阵显示实验;

(20)128*64LCD液晶显示实验;

(21)8250可编程异步通讯接口实验(自发自收);

(22)8251可编程通讯接口实验(与PC机);

(23)单片机RS232/485串行发送实验(双机通讯);

(24)单片机RS232/485串行接收实验(双机通讯);

(25)DS18B20单总线温度测量实验

(26)压力实验;

(27)PWM实验

(28)射极跟随器

扩展卡实验(选配)☆

(1)POD1扩展卡主持以下实验:

·看门狗实验

·红外线遥控收发实验

·165并转串

·164串转并

·查询式键盘

(2)POD2扩展卡主持以下实验:

·LM331V/F、F/V实验

·138译码

(3)POD3扩展卡主持以下实验:

·串行EEPROM93C46读写实验

·I2CAT24C02读写实验

·TLC549串行A/D转换实验
