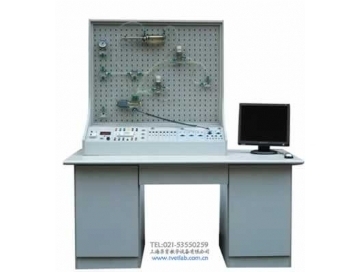

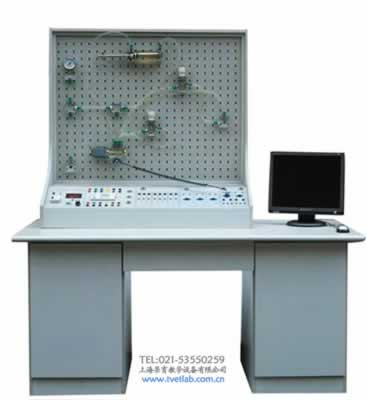

透明液压PLC控制实训装置

TRYYY-19透明液压PLC控制实训装置

一.透明液压PLC控制实训装置主要技术参数

1.电源：AC220V50HZ

2.直流电源输入AC220V输出DC24V/3A

3.可编程控制器（PLC）：松下FP－14型主机

8输入6输出（继电器输出方式）

4.油泵电机功率：250W调速范围0－1700RMP

5.实训油路液流压力要求需0.3－0.6MPA

（油泵最高压力：PMAX=1.05MPA）

6.电磁换向阀：AC220V.吸力3mpa

7.实训装置外型尺寸：1600mm×700mm×760mm

8.实训台尺寸：11050mm×450mm×1100mm透明液压PLC控制实训装置

二.透明液压PLC控制实训装置主要特点

1.液压PLC控制实训台主要由实训桌.实训台.液压元件和电器控制器件.可编程控制器（PLC）等组件组成。

2.实训元件均为透明有机材料制成，便于了解掌握几十种常用液压元件的结构，性能及用途。掌握几十种基本回路的工作原理，实训组装回路快捷.方便。

3.电气主控单元采用PLC可编程序控制器控制，可与PC微机通讯实现微机智能控制，同时以液压回路为控制对象，加强对PLC控制可编程序控制器的学习及应用。

4.实训控制单元也可以采用独立的继电器控制单元进行电气控制，通过比较，突出PLC可编程序控制的优越性和先进性，加深对PLC编程器的了解与掌握。

三.液压基本实训的换向回路

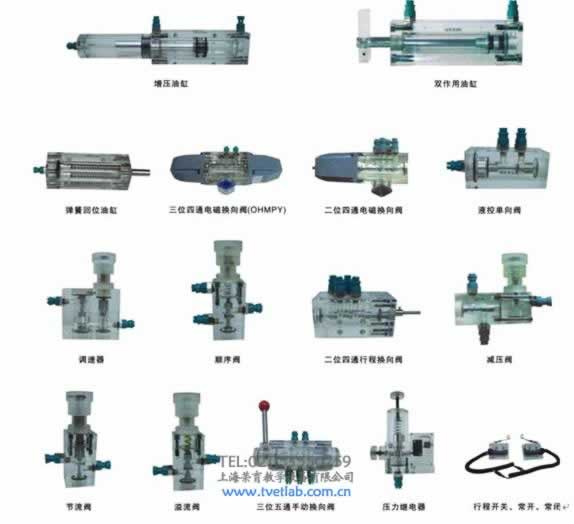

四.液压元件:
