透明气动液压PLC控制综合实训台

透明气动液压PLC控制综合实训台
  • 型号:TRY-70A
  • 品牌:上海荣育
  • 所在地:上海
  • 供货总量:大量供货
  • 发货期限:商定
  • 价格:询价
  • 电话:021-63811399 / 021-53550259
  • 产品详情

TRY-70A透明气动液压PLC控制综合实训台

一、透明气动液压PLC控制综合实训台简介:

TRY-70A透明气动液压PLC控制综合实训台是我公司根据高校机电一体化对气、电、液控制的教学大纲要求,在我公司透明液压产品的基础上,综合了我们公司气动PLC控制实训设备的优点,采用开放型综合实训台结构,经过我公司不断创新改进研制而成的。是目前集气动控制技术、液压传动控制技术以及PLC可编程控制器控制技术于一体的理想的综合性实训室设备。实训时,他们可以相辅相成,交叉控制。可以让学生直观、感性的对比、了解、电、液各自具有的特点、特色、优点及缺点等。

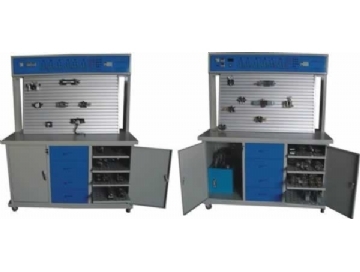

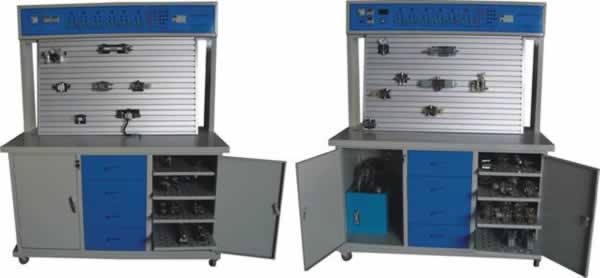

透明气动液压PLC控制综合实训台


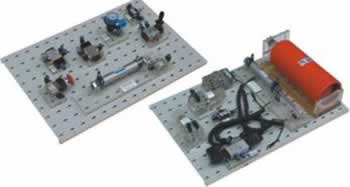

二、透明气动液压PLC控制综合实训台基本配置:

其基本配置为一个实训台配有一套气动控制实训元件和一套液压控制实训元件,且各自配有独立的一套电气控制设备。

利用此套实训室设备既可分别独立地进行气动控制、液压控制相应的基本回路及其应用实训,以及PLC编程及应用控制实训;同时,也可综合地进行相互配合的实训:如实现气-电控制,气-液控制,电-液控制,以及气-电-液综合控制。

1.实训系统采用“二合一”的机构,即一张实训桌可以供两组四位学生同时进行实训,有助于讨论学习,提高产品的性价比,

2.实训室元件均为进口透明有机材料制成,便于了解和掌握液压元件的机构、性能及用途。熟悉几十种基本液压回路的工作过程和原理。本实训台实训时,组装实训回路快捷方便。

3.电气主控单元采用PLC可编程控制器控制,可与电脑通讯实现微机智能控制。同时,以液压回路为控制对象,加强对PLC可编程控制器的学习及应用。

4.采用独立的继电器控制单元进行电气控制,通过比较,突出PLC可编程控制器的优越性,加深对PLC编程器的了解及掌握

三、透明气动液压PLC控制综合实训台技术参数:

1.电源:220V50Hz(市电)

2.演示台外形尺寸:1400mm(长)×850mm(宽)×1710mm(高)。

3.铝合金实训屏尺寸:1160mm(长)×950mm(高)×230mm(宽)

4.液压实训泵站500*350*300(mm)

工作电源:AC:220V永磁调速电机,调速范围:0-1500转/分

安全限速范围:1000-1500转/分液压泵工作时离液压台1.5m远处噪声≤58dB

5.演示实训油路液流要求压力仅需0.3-0.5Mpa(油泵最高压力:Pmax=1.5Mpa)

6.液压泵工作时离液压台1.5m远处噪声≤58dB。

7.空气压缩机(基本配置小型机)

规格:430*210*600(mm)

电源:AC220V

功率:360W

最高压力:1.3mp

排气量:0.039m3/min

温度:90度

润滑油:10#变压机油

噪音:<65Dbca

储气容积:10L

净重:21kg

8.PLC可编程控制器:松下FP1-14型(也可根据需要另选其它品牌型号PLC)

9.实训台重量:120KG

四、透明气动液压PLC控制综合实训台实训项目:

(一)、22个气动基本回路实训

(二)、18个液压传动基本回路实训

(三)、PLC可编程序控制器的基本编程、基本控制技术的应用

(四)、继电器控制技术应用

(五)、气-电控制,气-液控制,电-液控制,以及气-电-液综合控制实训

(六)、其他扩展、综合性实训

二十二种基本气动回路

1.单作用气缸的换向回路

2.双作用气缸的换向回路

3.单作用气缸速度控制回路

4.双作用气缸单向调速回路

5.双作用气缸双向调速回路

6.速度换接回路

7.缓冲回路

8.二次压力控制回路

9.高低压转换回路

10.计数回路

11.延时回路

12.过载保护回路

13.互锁回路

14.单缸单往复控制回路

15.单缸连续往复动作回路

16.直线缸、旋转缸顺序动作回路

17.多缸顺序动作回路

18.双缸同步动作回路

19.四缸联动回路

20.卸荷回路

21.或门型梭阀的应用回路

22.快速排气阀应用回路

十八种基本液压传动控制回路

1.用换向阀的换向回路

2.用“O”型机能换向阀的闭锁回路

3.用液控单向阀的闭锁回路

4.压力调定回路

5.二级压力回路

6.用减压阀的减压回路

7.用增压缸的增压回路

8.用换向阀的卸载回路

9.进油节流调速回路

10.回油节流调速回路

11.调速齿轮泵调速回路

12.调速齿轮泵和调速阀的复合调速回路

13.流量阀短接的速度换接回路

14.二次进给回路

15.用顺序阀的顺序动作回路

16.用压力继电器的顺序动作回路

17.用电器行程开关的顺序动作回路

18.用行程阀的顺序动作回路

五、透明气动液压PLC控制综合实训台配置清单:

液压配件

序号

名称

型号

单位

数量

备注

1

实训演示台

1

2

实训屏(铝合金)

YQ-A设计制做

1

实训台

3

元件固定板

YQ-A设计制做

3

实训台

4

电气线路及控制面板

1

安装在实训屏上

5

齿轮油泵

1

安装在泵站上

6

油箱

1

安装在泵站上

7

油缸(带行程开关)

2

组合元件

8

弹簧回位油缸

1

组合元件

9

增压油缸

1

组合元件

10

单向阀

2

组合元件

11

液控单向阀

2

组合元件

12

溢流阀

2

组合元件

13

先导式溢流阀

1

组合元件

14

节流阀

1

组合元件

15

调速阀

2

组合元件

16

顺序阀

2

组合元件

17

减压阀

1

组合元件

18

二位二通电磁换向阀

1

组合元件

19

二位四通电磁换向阀

2

组合元件

20

三位四通电磁换向阀

“O”型

1

组合元件

21

三位四通电磁换向阀

“H”型

1

组合元件

22

三位四通电磁换向阀

“P”型

1

组合元件

23

三位四通电磁换向阀

“M”型

1

组合元件

24

三位四通电磁换向阀

“Y”型

1

组合元件

25

二位四通行程换向阀

1

组合元件

26

三位五通手动换向阀

1

组合元件

27

压力继电器

1

组合元件

28

行程开关(常闭)

ZL-15G07

2

组合元件

29

行程开关(常开)

ZL-15G07

2

组合元件

30

压力表

0-1.0Mpa

3

组合元件

31

四通

7

组合元件

32

五通

3

组合元件

33

220V电源插头线

1

电器配件

34

电磁阀通用连接线

4

电器配件

35

压力继电器插头线

1

电器配件

36

毛巾

5

附件

37

透明液压皮管

30

材料

38

专用液压油

32#

2

材料

气动配件

序号

名称

型号

单位

数量

备注

1

压缩机

WY5.2—双头

1

气源

2

实训桌

YQ-A设计制做

1

实训台

3

实训屏(铝合金)

YQ-A设计制做

1

实训台

4

元件固定板

YQ-A设计制做

3

实训台

5

单作用缸

QGX25×100

1

接插元件

6

双作用缸

QGX25×100

2

接插元件

7

旋转气缸

MSQB20A-F9B

1

接插元件

8

三联件

AC2000三联件

1

接插元件

9

减压阀(带压力表)

AR2000

1

接插元件

10

手动换向阀

4H210-08

1

接插元件

11

单电磁换向阀(二位五通)

4V210-08(DC24V)

2

接插元件

12

双电磁换向阀(二位五通)

4V220-08(DC24V)

1

接插元件

13

双电磁换向阀(三位五通)

4V230-08(DC24V)

1

接插元件

14

单气控换向阀(二位五通)

4A210-08

2

接插元件

15

双气控换向阀(二位五通)

4A220-08

2

接插元件

16

行程阀(机控)

MOV-2

2

接插元件

17

行程阀(按钮)

MOV-3A

1

接插元件

18

或门型梭阀

ST-02

2

接插元件

19

快速排气阀1/4”

QE-02

2

接插元件

20

单向节流阀

RE-02

2

接插元件

21

单向节流阀

JSC601

7

接插元件

22

单向阀

1/4”

2

接插元件

23

顺序阀

YQ-A设计制做

2

接插元件

24

气容

YQ-A设计制做

1

接插元件

25

六通(有机玻璃)

YQ-A设计制做

2

接插元件

26

行程开关

YQ-A设计制做

4

电器

27

直流开关电源单元(DC:24V)

YQ-A设计制做

1

电器

28

PLC编程器控制单元(14点)

松下FP1-14

1

电器

29

PLC电器输入单元

YQ-A设计制做

1

电器

30

PLC电器输出单元

YQ-A设计制做

1

电器

31

继电器控制单元

YQ-A设计制做

1

电器

32

单元电器连接电缆

YQ-A设计制做

4

电器

33

实训指导书

1

资料

34

软件光盘

编程软件及程序

1

资料

35

气管

PU气管6×4

100

附件

36

编程电缆线

松下配套

1

附件

工具及配件

1

活动扳手

125×19

1

实训工具

2

内六角扳手

M6

1

实训工具

3

“十”字螺丝刀

4#

1

实训工具

4

“一”字螺丝刀

4#

1

实训工具

5

尖嘴钳

6#

1

实训工具

6

孔用挡圈钳

6#

1

实训工具

7

轴用挡圈钳

6#

1

实训工具

8

剪刀

1

实训工具

9

保险管

4A

5

检修备用件

10

备用油管接头

5

检修备用件

11

502胶水

1

检修备用件

12

各种“O”型圈

若干

检修备用件

13

各种油封

若干

检修备用件

14

各种内六角螺丝

若干

检修备用件

15

三通(T型三通)

6

4

附件

16

三通(Y型减径三通)

8—6

1

附件

17

四通

6

2

附件

18

气孔塞头

6

25

附件

19

生料带

1

附件

20

行程开关

2

附件

21

按钮开关

3

附件

22

使用说明书

1

资料

23

装箱清单

1

资料
