透明液压传动实训装置

透明液压传动实训装置
  • 型号:TRYYY-18
  • 品牌:上海荣育
  • 所在地:上海
  • 供货总量:大量供货
  • 发货期限:商定
  • 价格:询价
  • 电话:021-63811399 / 021-53550259
  • 产品详情

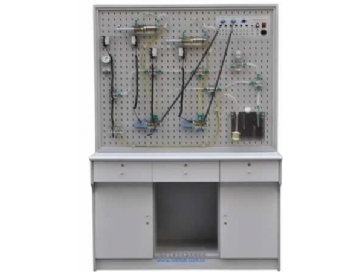

TRYYY-18透明液压传动实训装置

一、透明液压传动实训装置主要技术参数透明液压传动实训装置

1、电源:AC220V50HZ

2、直流电源输入AC220V输出DC24V/3A

3、直流电机功率:250W调速范围0-1700r/min

4、实训油路液流压力要求需0.3-0.8MPa(油泵最高压力:PMAX=2.5MPa)

5、电磁换向阀:AC220V.吸力3mpa

6、实训装置外型尺寸:1250mm×650mm×1800mm

二、透明液压传动实训装置主要特点

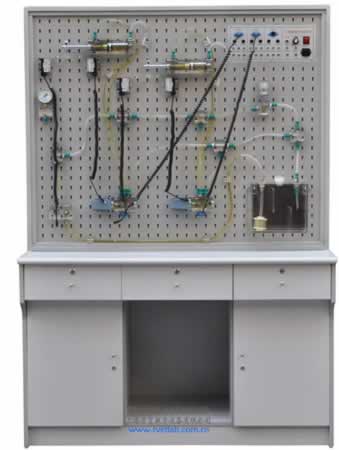

1、透明液压传动实训装置主要由实训桌、实训台、液压元件和电器控制器件。

2、配备全常用液压元件:每个液压元件均装有弹性插脚,可方便、随意地将液压元件安插在面板上(面板为“网板型”铁板冲压成型)。油路搭接采用快换接头,拆接方便,不漏油。

3、实训元件均为透明有机材料制成,便于了解掌握几十种常用液压元件的结构,性能及用途。掌握几十种基本回路的工作原理,实验组装回路快捷、方便。

4、实训控制单元采用独立的继电器控制单元进行电气控制。

三、液压基本实验内容透明液压传动实训装置

1、用手动换向阀的换向回路。

2、用中位机能换向阀的用锁回路。

3、用液控平向阀的闭锁回路。

4、压力调定回路。

5、二级压力控制回路。

6、用减压阀的减压回路。

7、用增压缸的增压回路。

8、用H型换向阀的卸载回路。

9、进油节流调速回路。

10、回油节流调速回路。

11、调速齿轮泵的换向调速回路。

12、调速齿轮泵和调速阀组成的复合调速回路。

13、流量阀短接的速度换接回路。

14、用调速阀串连联的二次进给同路。

15、用调速阀并联的二次进给同路。

16、用顺序阀的顺序动作回路。

17、用压力继电回的顺序动作回路。

18、用行程开关控制的顺序动作回路。

19、用行程换向阀的顺序动作回路。

20、串联液压缸的同步回路。

21、用先导型溢流阀控制的换向回路

四、液压元件

液压元件

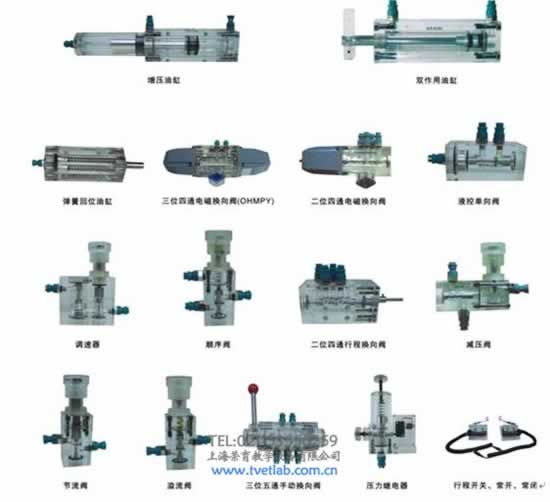

TRYYY-18型透明液压传动演示系统一览表

序号

名称

单位

数量

备注

01

TRYYY-18型实验演示台

1

02

TRYYY-18型电气线路面板

1

安装演示台上

03

拖动电机及调节器速电路

1

安装演示台上

04

齿轮油泵

1

台上透明元件

05

油箱

1

台上透明元件

06

辅助油箱

1

组合透明元件

07

行程开关组件(常开、常闭)

2

组合透明元件

08

双作用油缸(带撞块)

2

09

弹簧回位油缸

1

组合透明元件

10

增压油缸

1

组合透明元件

11

单向阀

2

组合透明元件

12

液控单向阀

2

组合透明元件

13

溢流阀

2

组合透明元件

14

节流阀

1

组合透明元件

15

调速阀

2

组合透明元件

16

顺序阀

2

组合透明元件

17

减压阀

1

组合透明元件

18

二位二通电磁换向阀

1

组合透明元件

19

二位四通电磁换向阀

2

组合透明元件

20

“O”型三位四通电磁换向阀

1

组合透明元件

21

“H”型三位四通电磁换向阀

1

组合透明元件

22

“M”型三位四通电磁换向阀

1

组合透明元件

23

二位四通行程换向阀

1

组合透明元件

24

三位五通手动换向阀

1

组合透明元件

25

压力继电器

1

组合透明元件

26

压力表

3

组合透明元件

27

皮管夹子

10

组合透明元件

28

三通

12

组合透明元件

29

四通

5

组合透明元件

30

220V电源插头线

1

电器配件

31

电磁阀通用连结线

3

电器配件

32

压力继电器插头线

1

电器配件

33

实验检修工具盒

1

34

检修备用配件盒

1

35

毛巾

5

附件

36

透明液压皮管

30米

附件

37

专用液压油

1

附件

38

油盘(配滤油网)

1

附件

39

透明液压演示系统使用手册

1

资料

40

透明液压演示系统装箱清单

1

资料
