气动PLC控制实训设备

气动PLC控制实训设备
  • 型号:TRY-QD23
  • 品牌:上海荣育
  • 所在地:上海
  • 供货总量:大量供货
  • 发货期限:商定
  • 价格:询价
  • 电话:021-63811399 / 021-53550259
  • 产品详情

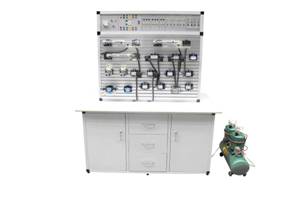

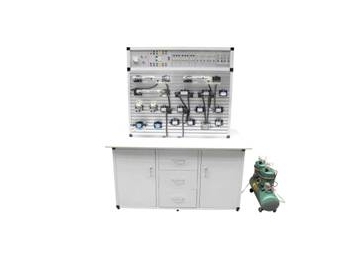

TRY-QD23气动PLC控制实训设备

一、气动PLC控制实训设备主要技术参数气动PLC控制实训设备

1、电源AC220V50HZ

2、直流电源:输入AC220V,输出DC24V/2A

3、可编程控制器(PLC):松三菱FX1N-20MR主机12输入8输出(继电器输出方式)

4、空气压缩机(基本配置小型机)电机功率:360W,电源:AC220V

5、公称容量:10L

6、额定输出气压0.7Mpa

7、实训装置外型尺寸:1400mm×900mm×760mm

8、实训台支架尺寸:1050mm×350mm×1020mm

二、气动PLC控制实训设备主要特点

1、TRY-QD23气动PLC控制实训设备主要由实训桌及实训支架、气动元件和电气控制器件、可编程控制器(PLC)等组件组成。

2、配备工业用常用气动元件,且均配有过渡底板,可方便、随意地将元件安放在实验面板(面板带“T”沟槽形式的铝合金型材结构)上。回路搭接采用快换接头,拆接方便快捷。

3、实训气源压力低,电气控制采用低电压直流24V电源;实训气路、控制电路安全可靠,设有手动、自动、顺序等控制功能。

4、实训控制单元也可以采用独立的继电器控制单元进行电气控制,通过比较突出PLC可编序控制的优越性和先进性,加深对PLC编程器的了解与掌握。

三、气动PLC控制实训设备气动基本实训回路举例

1、单作用气缸的换向回路

12、过载保护回路

2、双作用气缸的换向回路

13、互锁回路

3、单作用气缸速度控制回路

14、单缸单往复控制回路

4、双作用气缸单向调速回路

15、单缸连续往复动作回路

5、双作用气缸双向调速回路

16、直线缸、旋转缸顺序动作回路

6、速度换接回路

17、多缸顺序动作回路

7、缓冲回路

18、双缸、同步动作回路

8、二次压力控制回路

19、回缸联动回路

9、高低压转换回路

20、卸荷回路

10、计数回路

21、或门型梭阀的应用回路

11、延时回路

22、快速排气阀应用回路
